M16 Женское переднее крепление снежного крепления винта M18*0,75

Главная / Продукты / Круговой разъем / M16 / Горпанед на переднем горе / M16 Женское переднее крепление (PCB, Винт M18*0,75)

ПРОДУКТОВЫЙ ЦЕНТР

Горпанед на переднем горе

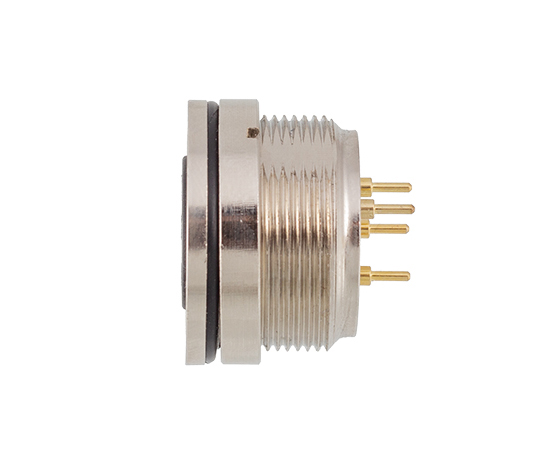

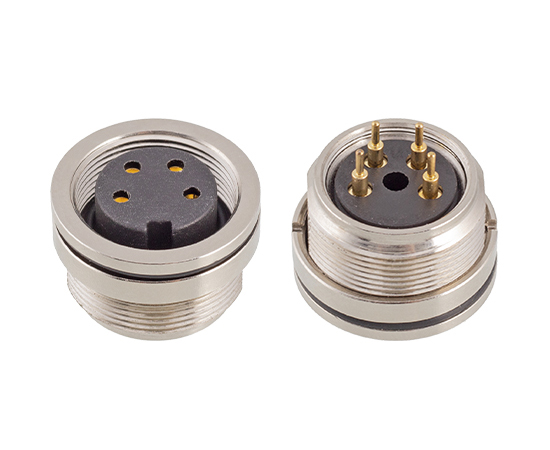

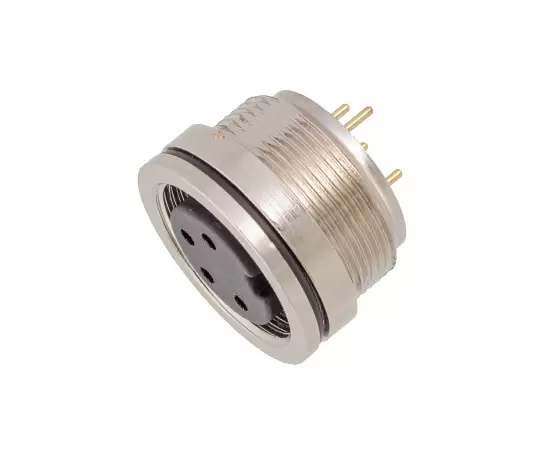

M16 Женское переднее крепление (PCB, Винт M18*0,75)

M16 Женское переднее крепление (PCB, Винт M18*0,75)

Европейский стандартный разъем: серия M16

Тип конструкции: передняя гнезда

Метод подключения: печатная плата

Тип булавки: самка

Количество контактов: 2,3,4,5,6,7,8,12,14,16,19,24

Земля: нет

Сертификация: CE, ROHS, UL

Стандарт ： IEC 61076-2-106-2012 AISG

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Материал раковины ：	Латунный/ цинковый сплав никель/ латунный никель.
Материал изолятора:	PA66
Запечатывание материала ：	Эпоксидная смола/резина
Контактный материал ：	Латунь/фосфор медный золото
Водонепроницаемый сорт:	IP65/IP67
Диапазон проводки:	PG7: 4 ~ 6 мм; PG9: 6 ~ 8 мм
Контактный импеданс:	≤5 МОм
Долговечность:	≥ 500 циклов
Применимая температура:	-25 ℃ ~ +80 ℃
Исполнительный стандарт:	IEC 61076-2-106-2012 AISG

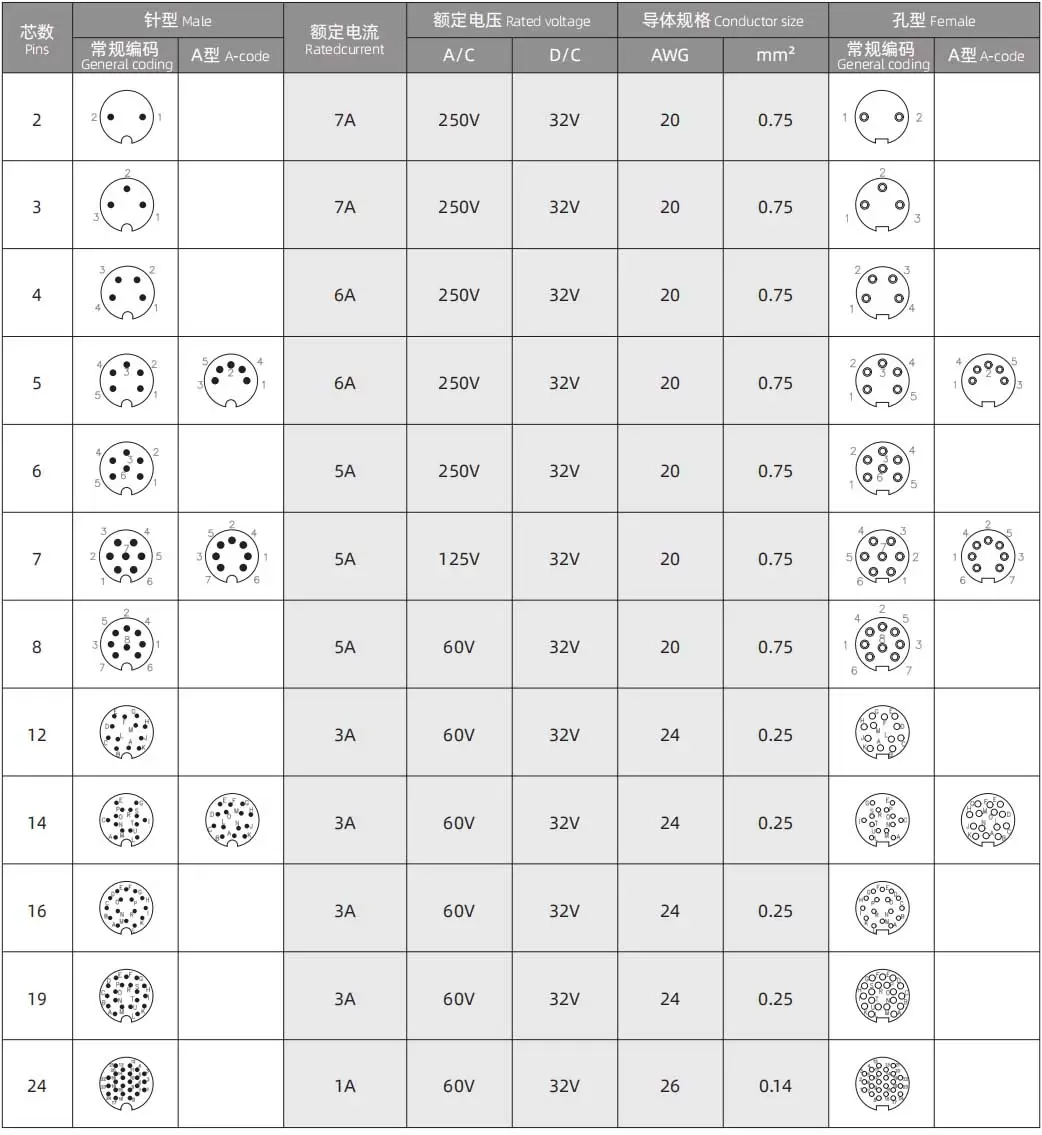

M16 Электрические параметры

Электрическая схема

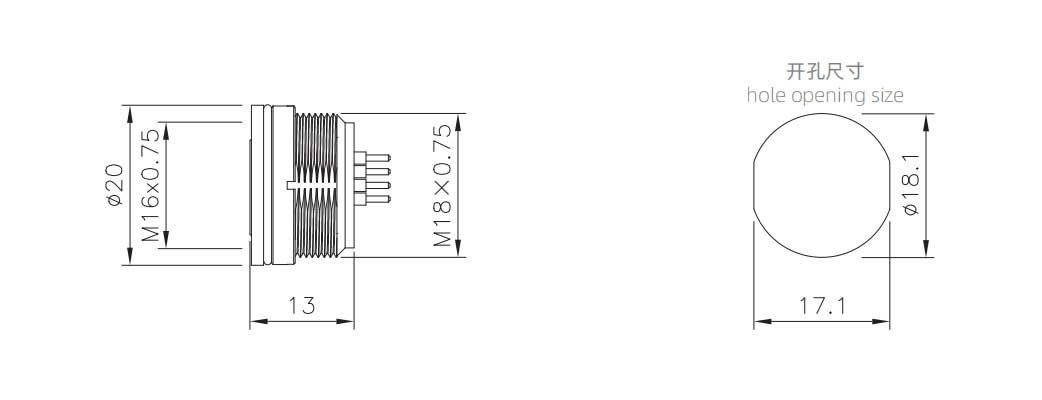

D Imension Bring

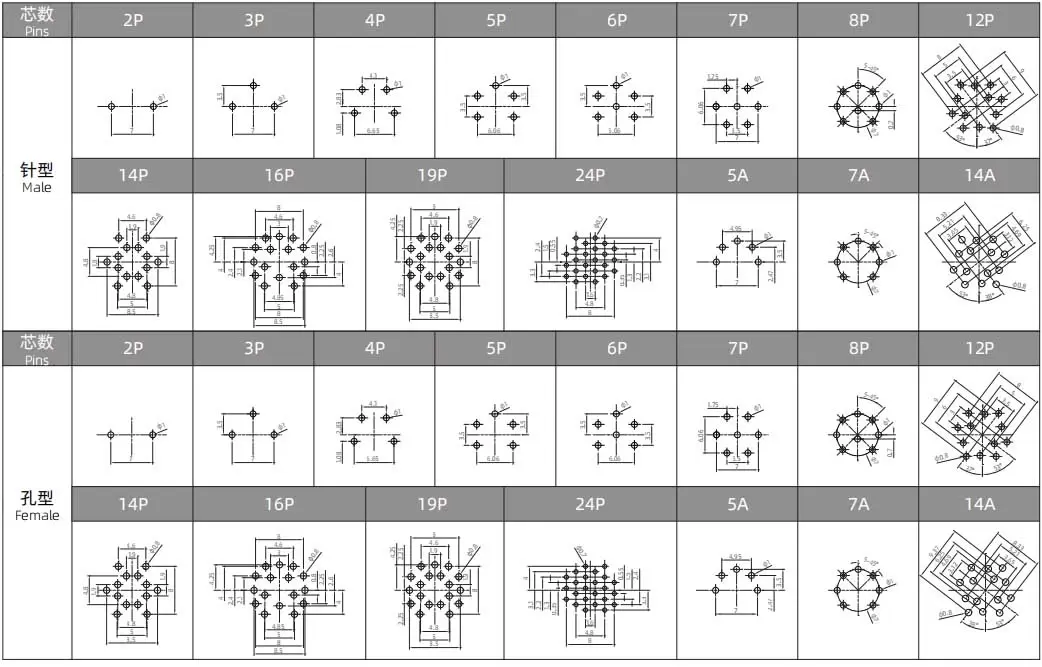

M16 PCB PINS

Заказ продукции

Название продукта	Продукт №	Штифт	3D скачать	2d скачать
M16 Женское переднее крепление (PCB)	M16-S2-GPBM18	2 PIN
M16 Женское переднее крепление (PCB)	M16-S3-GPBM18	3 PIN
M16 Женское переднее крепление (PCB)	M16-S4-GPBM18	4 PIN
M16 Женское переднее крепление (PCB)	M16-S5-GPBM18	5 PIN
M16 Женское переднее крепление (PCB)	M16-S5A-GPBM18	5-контактный код
M16 Женское переднее крепление (PCB)	M16-S6-GPBM18	6 пин
M16 Женское переднее крепление (PCB)	M16-S7-GPBM18	7 пин
M16 Женское переднее крепление (PCB)	M16-S7A-GPBM18	7-контактный код
M16 Женское переднее крепление (PCB)	M16-S8-GPBM18	8 PIN
M16 Женское переднее крепление (PCB)	M16-S12-GPBM18	12 пин
M16 Женское переднее крепление (PCB)	M16-S14-GPBM18	14 PIN
M16 Женское переднее крепление (PCB)	M16-S14A-GPBM18	14-контактный код
M16 Женское переднее крепление (PCB)	M16-S16-GPBM18	16 PIN
M16 Женское переднее крепление (PCB)	M16-S19-GPBM18	19 Pin
M16 Женское переднее крепление (PCB)	M16-S24-GPBM18	24 PIN
