M16 женский квадратный гнездо (тип припоя, 20*20 отверстие для крепления)

Главная / Продукты / Круговой разъем / M16 / Квадратная розетка / Женская квадратная гнезда M16 (тип припоя, отверстие для крепления 20*20)

ПРОДУКТОВЫЙ ЦЕНТР

Квадратная розетка

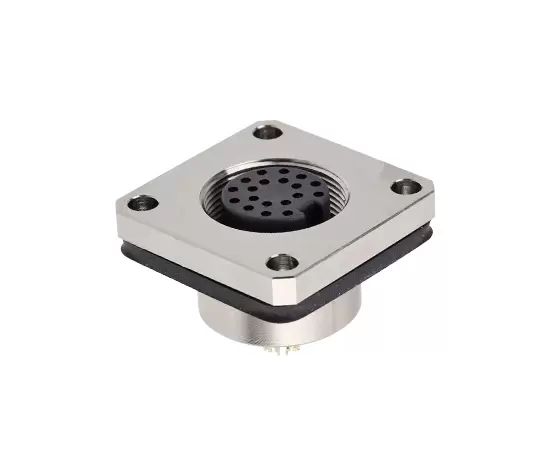

Женская квадратная гнезда M16 (тип припоя, отверстие для крепления 20*20)

Женская квадратная гнезда M16 (тип припоя, отверстие для крепления 20*20)

Европейский стандартный разъем: серия M16

Тип структуры: квадратная розетка

Метод соединения: припой

Тип булавки: самка

Количество контактов: 2,3,4,5,6,7,8,12,14,16,19,24

Кабельный материал: отдельные провода

Земля: нет

Длина кабеля: 10 см/20 см/30 см (настраиваемое)

Сертификация: CE, ROHS, UL

Стандарт ： IEC 61076-2-106-2012 AISG

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Материал раковины ：	Латунный/ цинковый сплав никель/ латунный никель.
Материал изолятора:	PA66
Запечатывание материала ：	Эпоксидная смола/резина
Контактный материал ：	Латунь/фосфор медный золото
Водонепроницаемый сорт:	IP65/IP67
Диапазон проводки:	PG7: 4 ~ 6 мм; PG9: 6 ~ 8 мм
Контактный импеданс:	≤5 МОм
Долговечность:	≥ 500 циклов
Применимая температура:	-25 ℃ ~ +80 ℃
Исполнительный стандарт:	IEC 61076-2-106-2012 AISG

M16 Электрические параметры

Электрическая схема

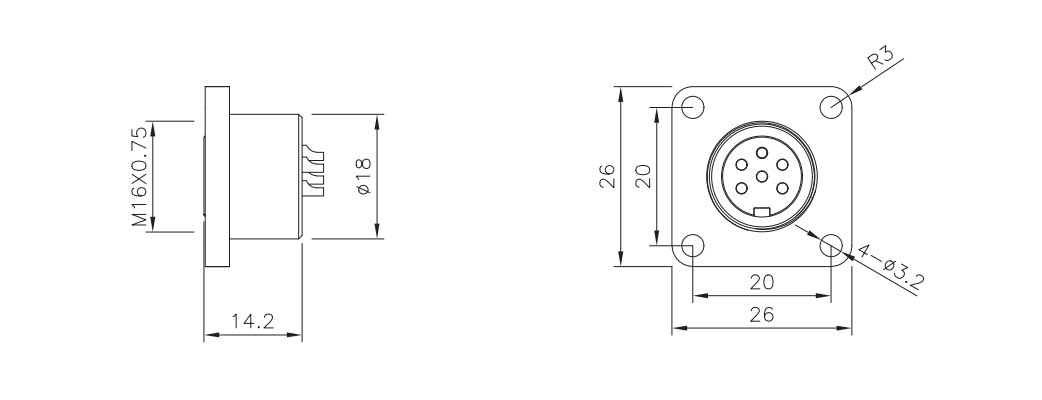

D Imension Bring

Заказ продукции

Название продукта	Продукт №	Штифт	3D скачать	2d скачать
M16 женский квадратный гнездо (припоя) отверстие 20*20	M16-S2-GWH	2 PIN
M16 женский квадратный гнездо (припоя) отверстие 20*20	M16-S3- ГВт	3 PIN
M16 женский квадратный гнездо (припоя) отверстие 20*20	M16-S4- ГВт	4 PIN
M16 женский квадратный гнездо (припоя) отверстие 20*20	M16-S5- ГВт	5 PIN
M16 женский квадратный гнездо (припоя) отверстие 20*20	M16-S5A- GWH	5-контактный код
M16 женский квадратный гнездо (припоя) отверстие 20*20	M16-S6- ГВт	6 пин
M16 женский квадратный гнездо (припоя) отверстие 20*20	M16-S7- ГВт	7 пин
M16 женский квадратный гнездо (припоя) отверстие 20*20	M16-S7A- GWH	7-контактный код
M16 женский квадратный гнездо (припоя) отверстие 20*20	M16-S8- ГВт	8 PIN
M16 женский квадратный гнездо (припоя) отверстие 20*20	M16-S12- ГВт	12 пин
M16 женский квадратный гнездо (припоя) отверстие 20*20	M16-S14- ГВт	14 PIN
M16 женский квадратный гнездо (припоя) отверстие 20*20	M16-S14A- GWH	14-контактный код
M16 женский квадратный гнездо (припоя) отверстие 20*20	M16-S16- ГВт	16 PIN
M16 женский квадратный гнездо (припоя) отверстие 20*20	M16-S19- ГВт	19 Pin
M16 женский квадратный гнездо (припоя) отверстие 20*20	M16-S24- ГВт	24 PIN
