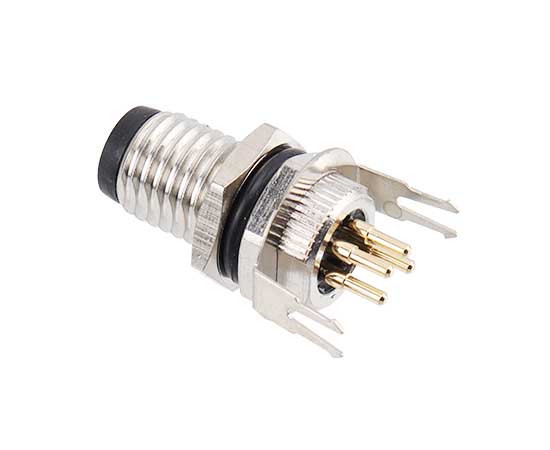

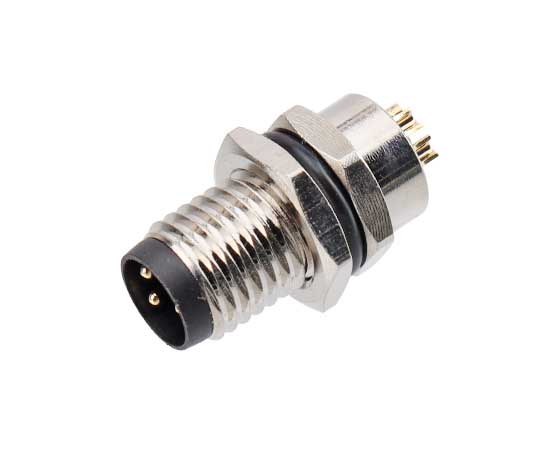

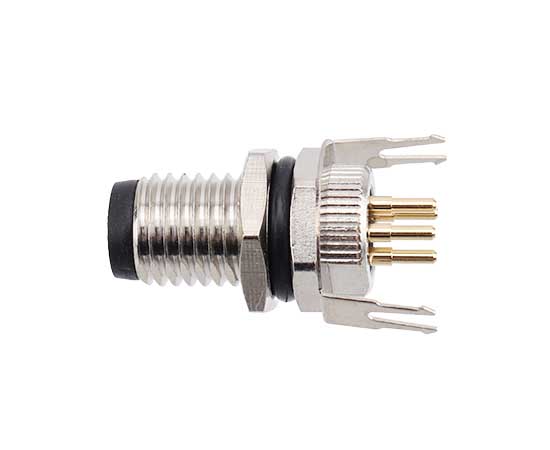

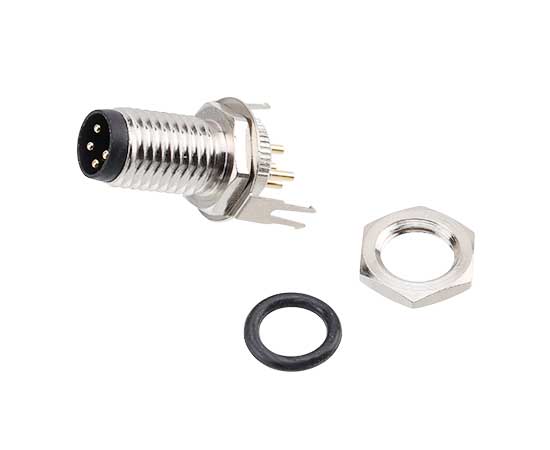

Главная / Продукты / Круговой разъем / M8 / Задняя гнезда / Гнездо M8 с задним креплением (печатная плата, винт M8*1, заземленный тип)
Задняя гнезда
Разъемы европейского стандарта: серия M8
Тип конструкции: задняя розетка
Метод подключения: печатная плата
Тип штифта: Мужской
Количество контактов: 3,4,5,6,8-контактный
Экранированный: Нет
Сертификация: CE, RoHS, UL
Стандарт: МЭК 61076-2-104
-
Кодекс продавца:
M8-P3A-GPFM8-JD
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная/Цинковый сплав никелированный |
| Материал изоляции: | ПА66 |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Стандарт исполнения： | МЭК 61076-2-104 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8
Электрическая схема

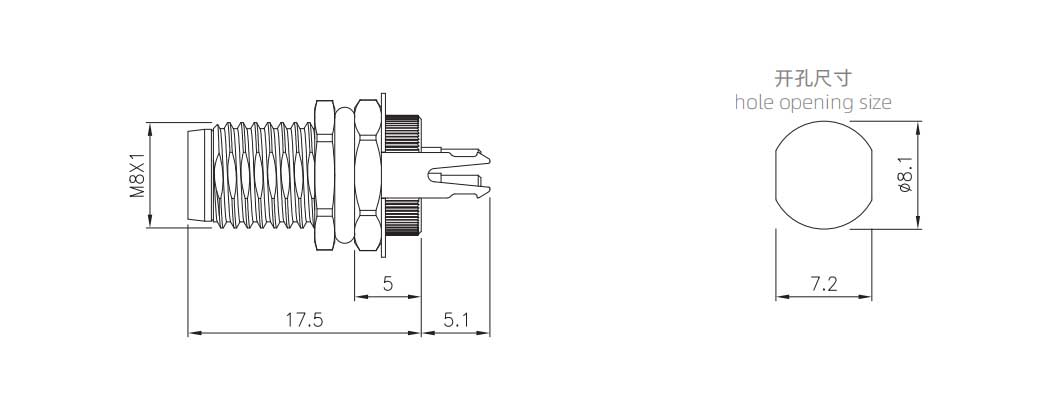

ЧЕРТЕЖ РАЗМЕРОВ
РАСПОЛОЖЕНИЕ ШТЫРЕЙ ПЕЧАТНОЙ ПЛАТЫ M8
Заказ продукции
| Название продукта | Номер продукта | Булавки | 3D-загрузка | 2D-загрузка |
| Гнездо M8 с задним креплением (печатная плата, винт M8*1, заземленный тип) | M8-P3A-GPFM8-JD | 3-контактный А-код | ||
| Гнездо M8 с задним креплением (печатная плата, винт M8*1, заземленный тип) | M8-P4A-GPFM8-JD | 4-контактный А-код | ||
| Гнездо M8 с задним креплением (печатная плата, винт M8*1, заземленный тип) | M8-P4D-GPFM8-JD | 4-контактный D-код | ||
| Гнездо M8 с задним креплением (печатная плата, винт M8*1, заземленный тип) | M8-P5B-GPFM8-JD | 5-контактный B-код | ||
| Гнездо M8 с задним креплением (печатная плата, винт M8*1, заземленный тип) | M8-P6A-GPFM8-JD | 6-контактный А-код | ||
| Гнездо M8 с задним креплением (печатная плата, винт M8*1, заземленный тип) | M8-P8A-GPFM8-JD | 8-контактный A-код |
