Гнездо M8 с задним креплением (печатная плата, винт M11*1)
УЗНАТЬ БОЛЬШЕ
Главная / Продукты / Круговой разъем / M8 / Задняя гнезда / Гнездо M8 с задним креплением (печатная плата, винт M8*1, металлический интерфейс)
Задняя гнезда
Соединители европейского стандарта серии M8
Тип конструкции: задняя розетка
Метод подключения: печатная плата
Тип штифта: Мужской
Количество контактов: 3,4,5,6,8pin
Экранированный: Нет
Сертификация: CE, RoHS, UL
Стандарт: МЭК 61076-2-104
-
Кодекс продавца:
M8-P3A-GPFM8-GK
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная/Цинковый сплав никелированный |
| Материал изоляции: | ПА66 |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Стандарт исполнения： | МЭК 61076-2-104 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8
Электрическая схема

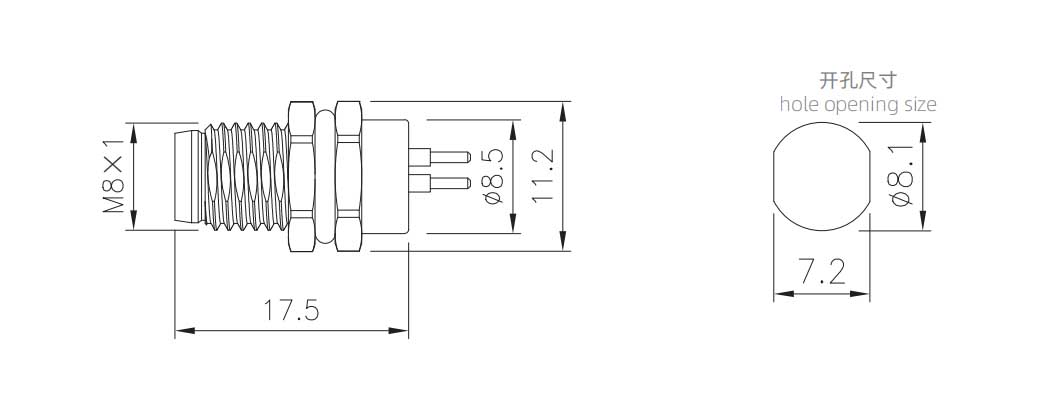

ЧЕРТЕЖ РАЗМЕРОВ
РАСПОЛОЖЕНИЕ ШТЫРЕЙ ПЕЧАТНОЙ ПЛАТЫ M8
Заказ продукции
| Название продукта | Номер продукта | Булавки | 3D-загрузка | 2D-загрузка |
| Гнездо M8 с задним креплением (печатная плата, винт M8*1, металлический интерфейс) | М8-П3А-ГПФМ8-ГК | 3-контактный А-код | ||
| Гнездо M8 с задним креплением (печатная плата, винт M8*1, металлический интерфейс) | М8-П4А-ГПФМ8-ГК | 4-контактный А-код | ||
| Гнездо M8 с задним креплением (печатная плата, винт M8*1, металлический интерфейс) | М8-П4Д-ГПФМ8-ГК | 4-контактный D-код | ||
| Гнездо M8 с задним креплением (печатная плата, винт M8*1, металлический интерфейс) | М8-П5Б-ГПФМ8-ГК | 5-контактный B-код | ||
| Гнездо M8 с задним креплением (печатная плата, винт M8*1, металлический интерфейс) | М8-П6А-ГПФМ8-ГК | 6-контактный А-код | ||
| Гнездо M8 с задним креплением (печатная плата, винт M8*1, металлический интерфейс) | М8-П8А-ГПФМ8-ГК | 8-контактный A-код |
