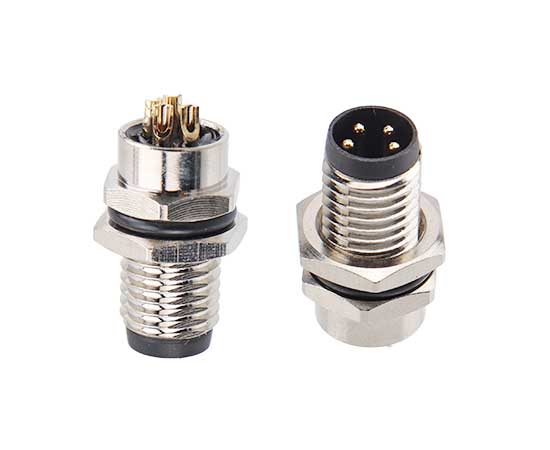

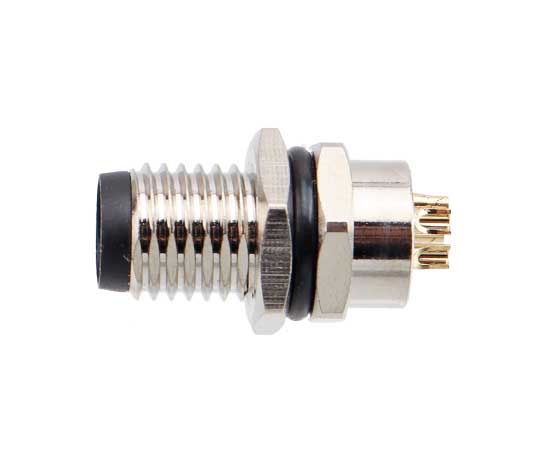

Главная / Продукты / Круговой разъем / M8 / Задняя гнезда / Гнездо M8 с задним креплением (пайка, винт M8*1)
Задняя гнезда
Разъем европейского стандарта: серия M8
Тип конструкции: Гнездо с задним креплением
Метод соединения: Пайка
Тип штифта: Мужской
Количество контактов: 3，4，5，6，8 контактов
Материал кабеля: Одиночные провода
Экранированный: Нет
Длина кабеля: 10 см/20 см/30 см (настраивается)
Сертификация: CE,RoHS,UL
Стандарт: МЭК 61076-2-104
-
Кодекс продавца:
M8-P3A-GWFM8
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная/Цинковый сплав никелированный |
| Материал изоляции: | ПА66 |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Стандарт исполнения： | МЭК 61076-2-104 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8
Электрическая схема

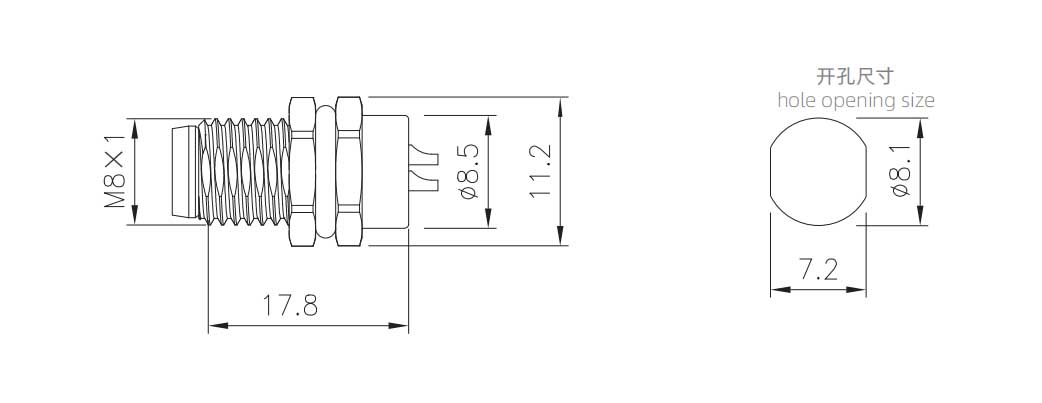

ЧЕРТЕЖ РАЗМЕРОВ
ОПРЕДЕЛЕНИЕ ПРОВОДА
Заказ продукции
| Название продукта | Номер продукта | Булавки | 3D-загрузка | 2D-загрузка |
| Гнездо M8 с задним креплением (пайка, винт M8*1) | М8-П3А-ГВФМ8 | 3-контактный А-код | ||
| Гнездо M8 с задним креплением (пайка, винт M8*1) | М8-П4А-ГВФМ8 | 4- контактный А-код | ||
| Гнездо M8 с задним креплением (пайка, винт M8*1) | М8-П4Д-ГВФМ8 | 4- контактный D-код | ||
| Гнездо M8 с задним креплением (пайка, винт M8*1) | М8-П5Б-ГВФМ8 | 5- контактный B-код | ||
| Гнездо M8 с задним креплением (пайка, винт M8*1) | М8-П6А-ГВФМ8 | 6- контактный А-код | ||
| 8 Передний монтажный разъем (паянный) M8x0.5 | М8-П8А-ГВФМ8 | 8- контактный A-код |
Загрузки
| Каталог продукции | CAZN-Руководство по выбору продукции европейского стандарта |
| Руководство по разъему пропорционального клапана CAZN | Вид |
| Руководство по разъему датчика вибрации CAZN Zhengcheng | Вид |
| CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2 | Вид |
| Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1 | Вид |
| Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2 | Вид |
| Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2 | Вид |
| CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2 | Вид |
| Специальный разъем CAZN Zhengcheng NMEA-N2023-1 | Вид |
| Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1 | Вид |
| CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия | Вид |
| CAZN-Специальный разъем пропорционального клапана 23-1-английская версия | Вид |
| CAZN-Разъемы для датчиков вибрации 23-1-английская версия | Вид |
СВЯЖИТЕСЬ С НАМИ, ЧТОБЫ ПОЛУЧИТЬ БЕСПЛАТНЫЕ ОБРАЗЦЫ РАЗЪЕМОВ
Обычные продукты могут предоставить несколько бесплатных образцов для тестирования в соответствии с вашими потребностями,
а также могут предоставить индивидуальные характеристики и материалы в соответствии с вашими особыми потребностями.
СВЯЗАННЫЕ РЕШЕНИЯ
-
-
2024-09-06Cazn | Скорость передачи M12 X может достигать 10 ГБ/с (короткое видео на одну минуту)УЗНАТЬ БОЛЬШЕ
-
2024-09-06Cazn | 7/8 разъем (идеальный выбор для реализации цифрового и интеллектуального судоходного оборудования)УЗНАТЬ БОЛЬШЕ
-
2024-09-06Cazn | M12 Сборка с двумя входами (легко удовлетворяет потребности коробок ввода-вывода для соединений с двумя проводами)УЗНАТЬ БОЛЬШЕ
СОПУТСТВУЮЩИЕ ПРОДУКТЫ
-

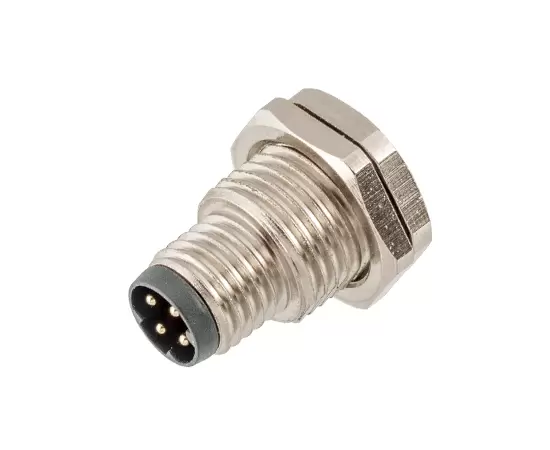

Гнездо M8 с задним креплением (пайка, винт M11*11)УЗНАТЬ БОЛЬШЕ
-
Гнездо M8 для заднего монтажа (пайка, винт M11*11)УЗНАТЬ БОЛЬШЕ
-

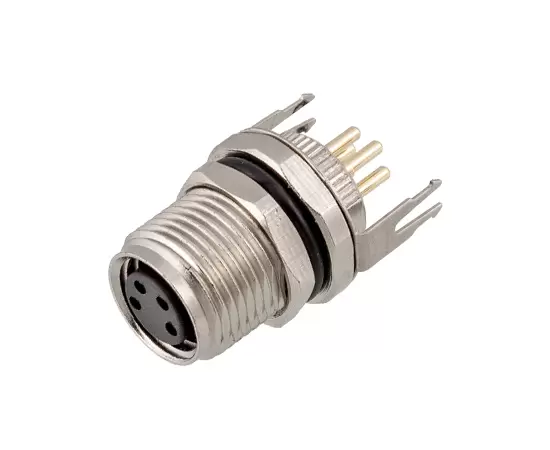

Гнездо M8 с задним креплением (печатная плата, винт M10*0,75, заземленный тип)УЗНАТЬ БОЛЬШЕ
-
