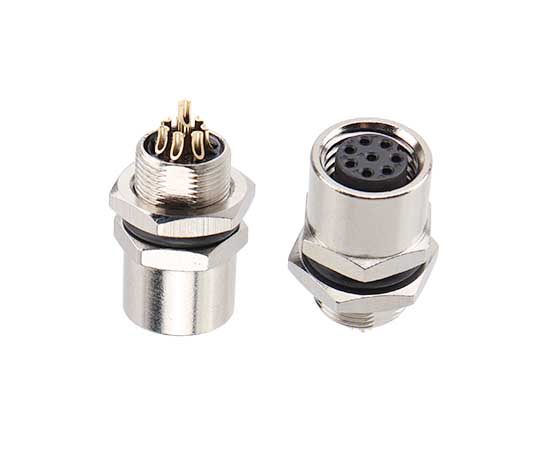

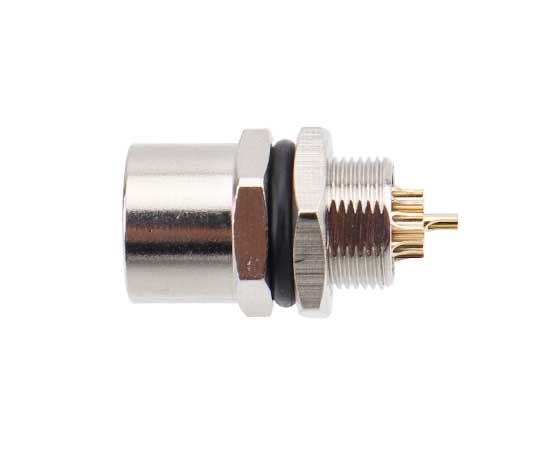

Гнездо M8 с передним креплением (печатная плата, винт M8*0,5, металлический интерфейс)
УЗНАТЬ БОЛЬШЕ
Главная / Продукты / Круговой разъем / M8 / Горпанед на переднем горе / Гнездо M8 для фронтального монтажа (пайка, винт M8*0,5)
Горпанед на переднем горе
Разъем европейского стандарта: серия M8
Тип конструкции: Фронтальный разъем
Метод соединения: Пайка
Тип штифта: женский
Количество контактов: 3，4，5，6，8 контактов
Материал кабеля: Одиночные провода
Экранированный: Нет
Длина кабеля: 10 см/20 см/30 см (настраивается)
Сертификация: CE,RoHS,UL
Стандарт: МЭК 61076-2-104
-
Кодекс продавца:
M8-S3A-GWBM8
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная/Цинковый сплав никелированный |
| Материал изоляции: | ПА66 |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Стандарт исполнения： | МЭК 61076-2-104 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8
Электрическая схема

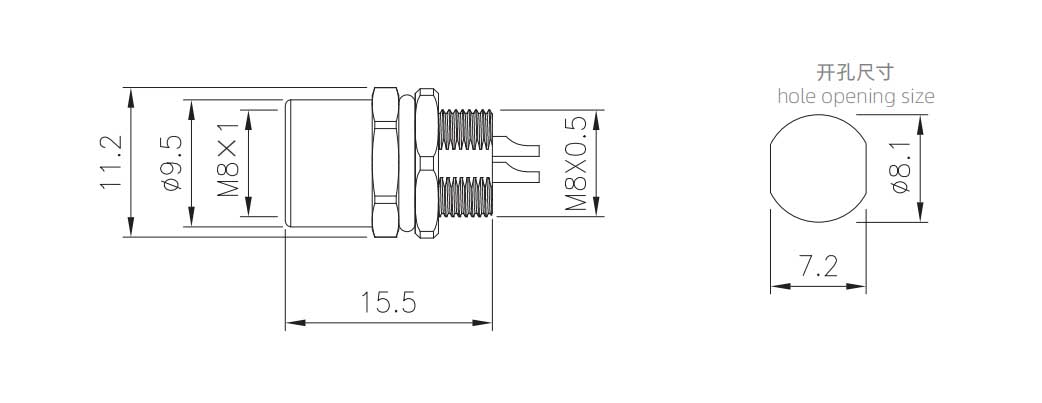

ЧЕРТЕЖ РАЗМЕРОВ
ОПРЕДЕЛЕНИЕ ПРОВОДА
Заказ продукции
| Название продукта | Номер продукта | Булавки | 3D-загрузка | 2D-загрузка |
| М8 гнездо для переднего монтажа (пайка) Винт M8x0.5 | М8-С3А-ГВБМ8 | 3-контактный А-код | ||
| Винт с внутренней резьбой M8 для переднего монтажа (под пайку) M8x0.5 | М8-С4А-ГВБМ8 | 4- контактный А-код | ||
| Винт с внутренней резьбой M8 для переднего монтажа (под пайку) M8x0.5 | М8-С4Д-ГВБМ8 | 4- контактный D-код | ||
| Винт с внутренней резьбой M8 для переднего монтажа (под пайку) M8x0.5 | М8-С5Б-ГВБМ8 | 5- контактный B-код | ||
| Винт с внутренней резьбой M8 для переднего монтажа (под пайку) M8x0.5 | М8-С6А-ГВБМ8 | 6- контактный А-код | ||
| Винт с внутренней резьбой M8 для переднего монтажа (под пайку) M8x0.5 | М8-С8А-ГВБМ8 | 8- контактный A-код |
