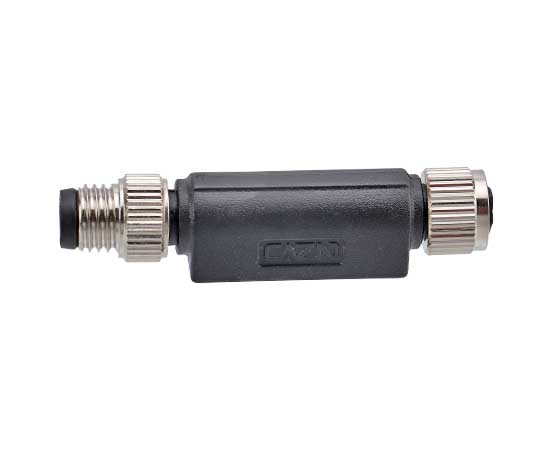

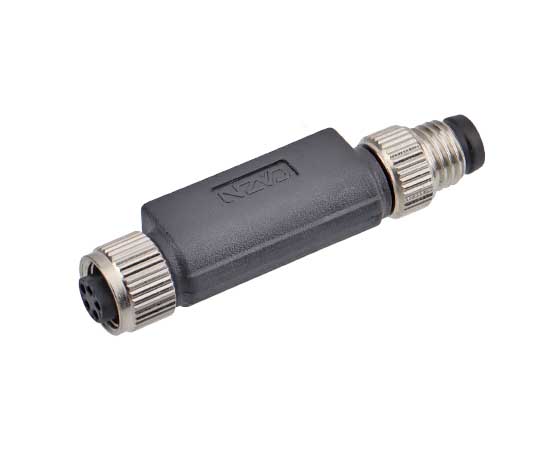

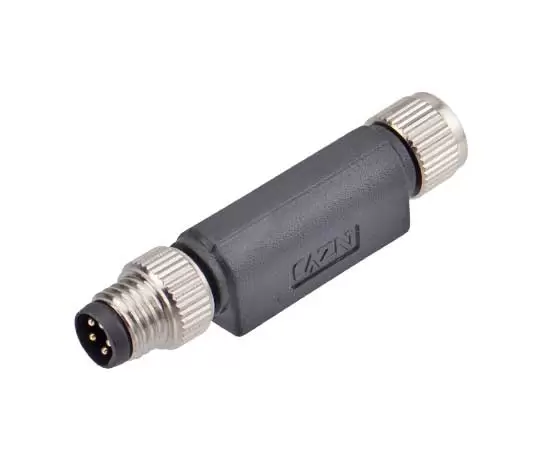

Адаптер типа M8 I (PS, пластиковая версия)

Адаптер типа M8 I (PS, пластиковая версия)

Соединители европейского стандарта серии M8

Тип конструкции: угловая литая заглушка

Тип контакта: мужской-женский

Количество контактов: 3，4，5，6，8-контактный

Экранированный: Нет

Сертификация: CE, RoHS, UL

Стандарт: МЭК 61076-2-104

Булавки:
3-контактный А-код 4-контактный А-код 5-контактный B-код 6-контактный А-код 8-контактный A-код
Кодекс продавца:
M8-P3A-S3A-ISCNY

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный
Материал изоляции:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Стандарт исполнения：	МЭК 61076-2-104

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8

Электрическая схема

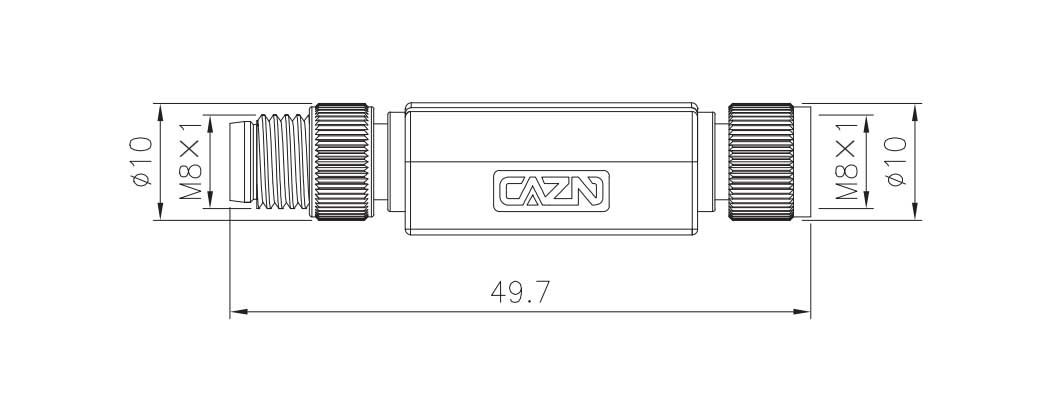

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер продукта	Булавки	3D-загрузка	2D-загрузка
Адаптер типа M8 I (PS, пластиковая версия)	M8-P3A-S3A-ISCNY	3-контактный А-код
Адаптер типа M8 I (PS, пластиковая версия)	M8-P4A-S4A-ISCNY	4- контактный А-код
Адаптер типа M8 I (PS, пластиковая версия)	M8-P5B-S5B-ISCNY	5-контактный B-код
Адаптер типа M8 I (PS, пластиковая версия)	M8-P6A-S6A-ISCNY	6-контактный А-код
Адаптер типа M8 I (PS, пластиковая версия)	M8-P8A-S8A-ISCNY	8-контактный A-код
