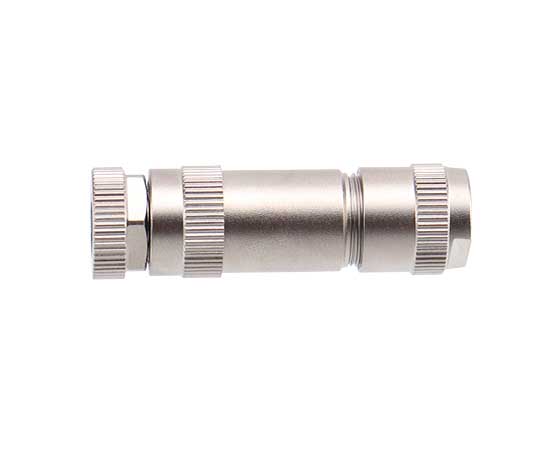

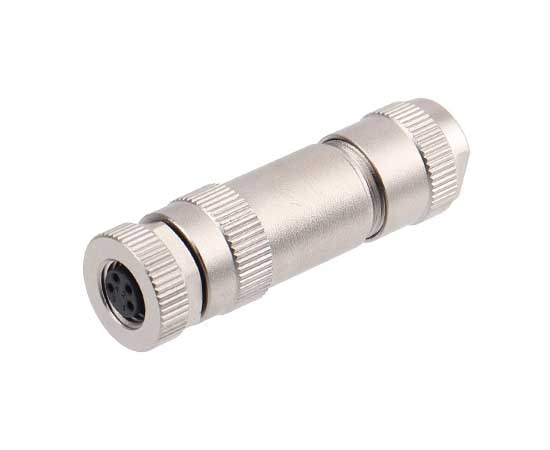

M8 прямая розетка металлическая собранная заглушка (винтовой зажим)

Главная / Продукты / Круговой разъем / M8 / Металлический сборка / Прямой металлический разъем M8 с внутренней резьбой (винтовой зажим)

ПРОДУКТОВЫЙ ЦЕНТР

Металлический сборка

Прямой металлический разъем M8 с внутренней резьбой (винтовой зажим)

Прямой металлический разъем M8 с внутренней резьбой (винтовой зажим)

Разъемы европейского стандарта: серия M8

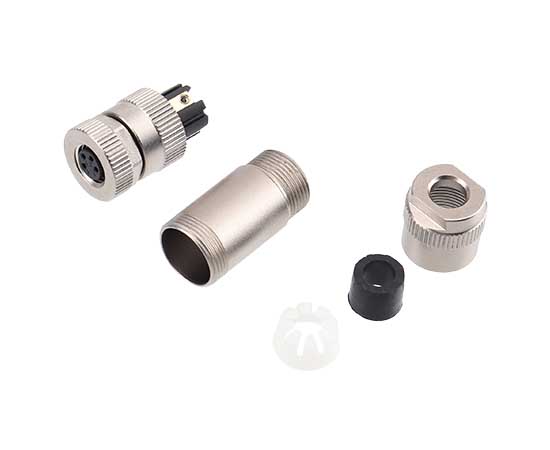

Тип конструкции: Металлическая сборная прямая заглушка

Метод соединения: Винтовое

Тип штифта: женский

Количество контактов: 3, 4 контакта

Экранированный: Нет

Сертификация: CE,RoHS,UL

Стандарт: МЭК 61076-2-104

Булавки:
3-контактный 4-контактный
Кодекс продавца:
M8-S3A-GLAP7

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный
Материал изолятора:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Стандарт исполнения：	МЭК 61076-2-104

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8

Электрическая схема

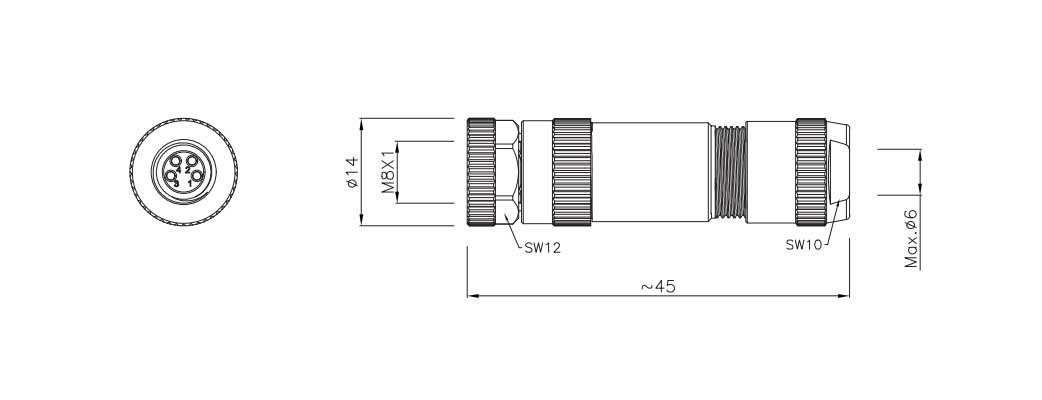

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер продукта	Булавки	3D-загрузка	2D-загрузка
M8 прямая розетка металлическая собранная вилка 3A винтовой зажим	М8-С3А-ГЛАП7	3-контактный А-код
M8 прямая розетка металлическая собранная вилка 4A винтовой зажим	М8-С4А-ГЛАП7	4- контактный А-код
