M8 Female Ohm Terminal Plug 120Ω | CAZN Производитель Китай

Главная / Продукты / Круговой разъем / M8 / Ом терминал / M8 гнездовой омический разъем 120 Ом

ПРОДУКТОВЫЙ ЦЕНТР

Ом терминал

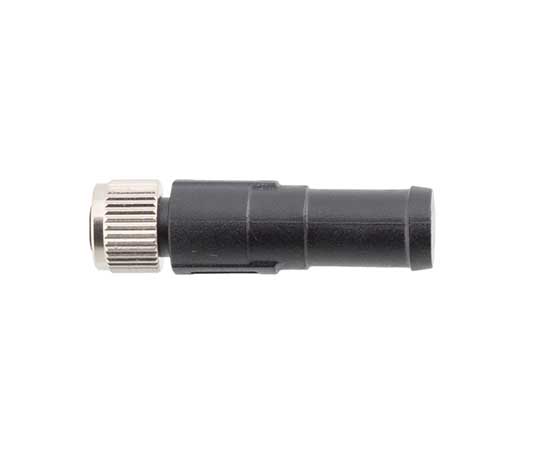

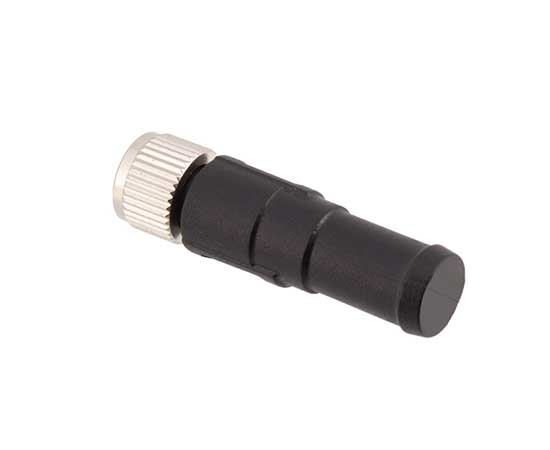

M8 гнездовой омический разъем 120 Ом

Соединители европейского стандарта серии M8

Тип конструкции: Прямой Ом-клеммный штекер

Тип штифта: гнездовой

Количество контактов: 3, 4 контакта

Щит: Нет

Сертификация: CE, RoHS, UL

Стандарт: МЭК 61076-2-104

Булавки:
3-контактный А-код 4-контактный А-код
Кодекс продавца:
M8-S3A-MWO-120

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный
Материал изоляции:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Стандарт исполнения：	МЭК 61076-2-104

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8

Электрическая схема

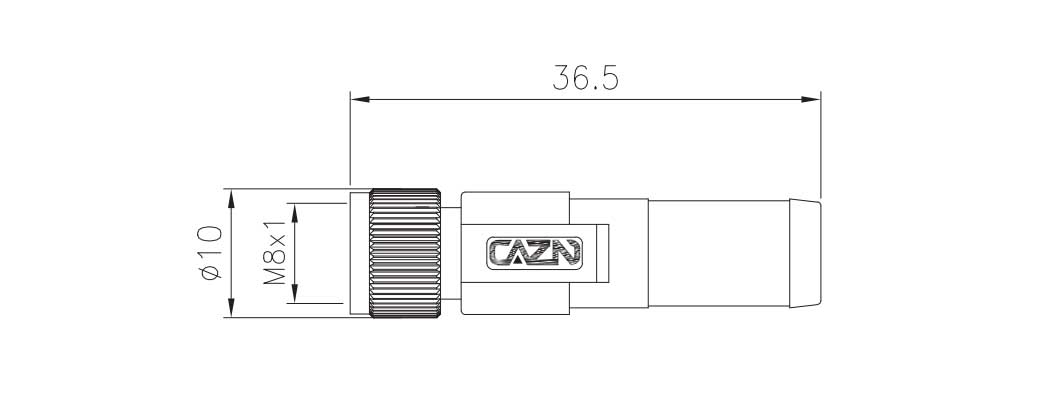

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер продукта	Булавки	3D-загрузка	2D-загрузка
M8 гнездовой разъем Ом (120 Ом)	М8-С3А-МВО-120	3-контактный А-код
M8 гнездовой разъем Ом (120 Ом)	М8-С4А-МВО-120	4-контактный А-код
