Пластиковая угловая розетка M8 (винтовая клемма)

Главная / Продукты / Круговой разъем / M8 / Пластическая собранная заглушка / Пластиковая угловая розетка M8 (винтовая клемма)

ПРОДУКТОВЫЙ ЦЕНТР

Пластическая собранная заглушка

Пластиковая угловая розетка M8 (винтовая клемма)

Пластиковая угловая розетка M8 (винтовая клемма)

Разъемы европейского стандарта: серия M8

Тип конструкции: Пластиковая сборная прямая заглушка

Тип штифта: женский

Количество контактов: 3, 4 штырьковых

Метод соединения: Винтовое

Экранированный: Нет

Сертификация: CE, RoHS, UL

Стандарт: МЭК 61076-2-104

Булавки:
3-контактный А-код 4-контактный А-код
Кодекс продавца:
M8-S3A-PLD05

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный
Материал изолятора:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Стандарт исполнения：	МЭК 61076-2-104

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8

Электрическая схема

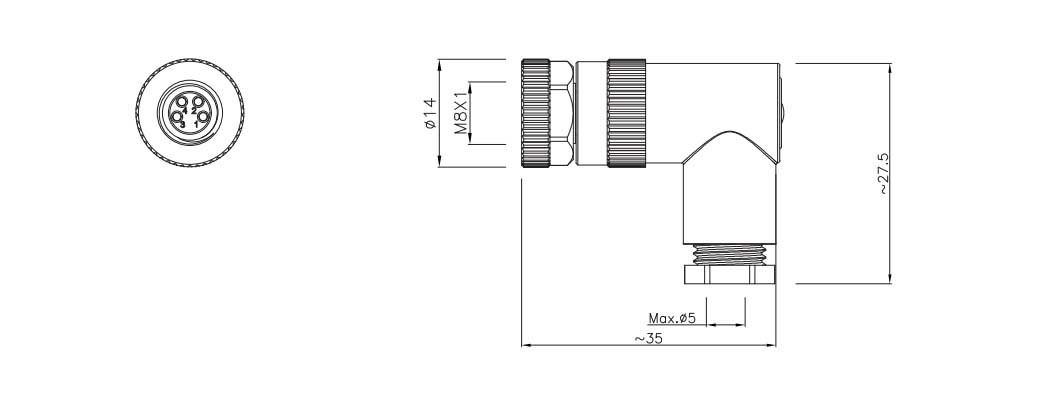

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер продукта	Булавки	3D-загрузка	2D-загрузка
Угловая розетка M8, металлическая, собранная ( винтовая клемма )	М8-С3А-ПЛД05	3-контактный А-код
Угловая розетка M8, металлическая, собранная ( винтовая клемма )	М8-С4А-ПЛД05	4-контактный А-код
