M8 прямая розетка пластиковая собранная заглушка (под пайку)

Главная / Продукты / Круговой разъем / M8 / Пластическая собранная заглушка / Пластиковая сборная заглушка M8 с прямым гнездом (под пайку)

ПРОДУКТОВЫЙ ЦЕНТР

Пластическая собранная заглушка

Пластиковая сборная заглушка M8 с прямым гнездом (под пайку)

Пластиковая сборная заглушка M8 с прямым гнездом (под пайку)

Разъемы европейского стандарта: серия M8

Тип конструкции: Пластиковая сборная прямая заглушка

Метод соединения: Винтовое

Тип штифта: женский

Количество контактов: 3, 4, 5, 6, 8pin

Экранированный: Нет

Сертификация: CE,RoHS,UL

Стандарт: МЭК 61076-2-104

Булавки:
3-контактный А-код 4-контактный А-код 4-контактный D-код 5-контактный B-код 6-контактный А-код 8-контактный A-код
Кодекс продавца:
M8-S3A-PWA05

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный
Материал изолятора:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Стандарт исполнения：	МЭК 61076-2-104

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8

Электрическая схема

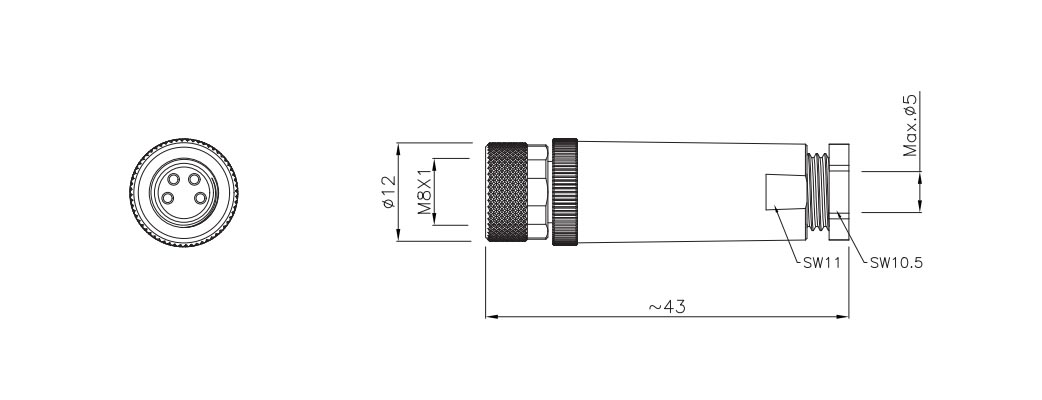

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер продукта	Булавки	3D-загрузка	2D-загрузка
M8 прямая розетка пластиковая собранная вилка 3A припой	М8-С3А-ПВА05	3-контактный А-код
M8 прямая розетка пластиковая собранная вилка 4A припой	М8-С4А-ПВА05	4-контактный А-код
M8 прямая розетка пластиковая собранная заглушка 4D пайка	М8-С4Д-ПВА05	4-контактный D-код
M8 прямая розетка пластиковая собранная заглушка 5B припой	М8-С5Б-ПВА05	5-контактный B-код
M8 прямая розетка пластиковая собранная вилка 6A припой	М8-С6А-ПВА05	6-контактный А-код
M8 прямая розетка пластиковая собранная вилка 8A припой	М8-С8А-ПВА05	4- контактный А-код
