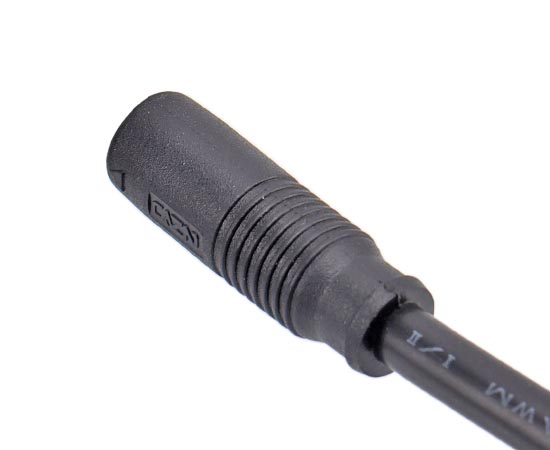

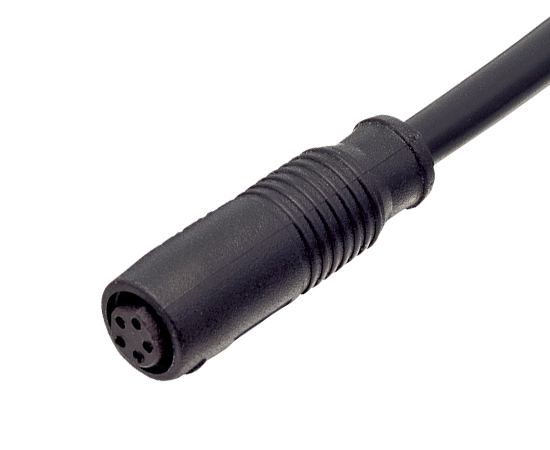

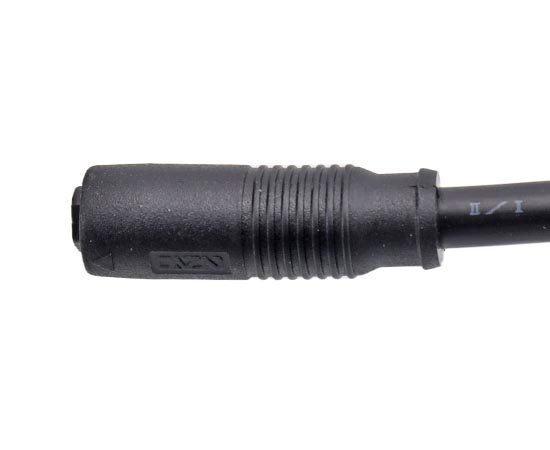

M8 Прямая розетка, литая вилка (быстрая вставка)

Главная / Продукты / Круговой разъем / M8 / Быстрый плагин / M8 прямая розетка, литая, с быстроразъемным соединением

ПРОДУКТОВЫЙ ЦЕНТР

Быстрый плагин

M8 прямая розетка, литая, с быстроразъемным соединением

M8 прямая розетка, литая, с быстроразъемным соединением

Разъемы европейского стандарта: серия M8

Тип конструкции: прямая литая заглушка

Тип штифта: гнездовой

Количество контактов: 3, 4, 5 штырьковые

Материал кабеля: ПВХ/ПУ

Длина кабеля: 1/2/5 метров (настраивается)

Экранированный: Нет

Сертификация: CE, RoHS, UL

Стандарт: МЭК 61076-2-10

Булавки:
3-контактный А-код 4-контактный А-код 5-контактный B-код 6-контактный А-код 8-контактный A-код
Длина провода:
1М 2М 5М
Неэкранированный:
Неэкранированный
Кодекс продавца:
M8-P3A-MWA-1PV/1PU-KC

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный
Материал изолятора:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Формовочный материал:	ПВХ/ПУ
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Степень водонепроницаемости:	IP65/IP67
Стандарт исполнения：	МЭК 61076-2-104

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8

Электрическая схема

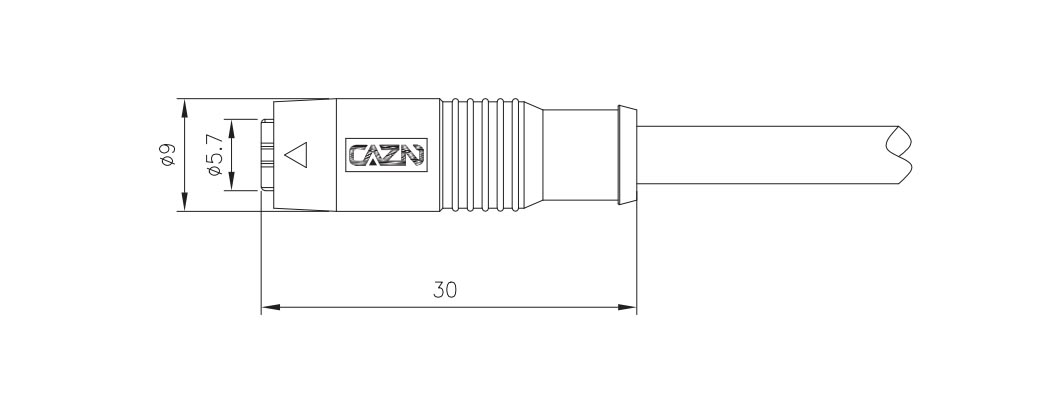

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер детали - Неэкранированный	Булавки	3D-загрузка	2D-загрузка
M8 прямая розетка переформованная (быстро вставляемая)	M8-P3A-MWA-xPV/xPU-KC	3-контактный А-код
M8 прямая розетка, литая , с быстроразъемным соединением	M8-P4A-MWA-xPV/xPU-KC	4- контактный А-код
M8 прямая розетка переформованная (быстро вставляемая)	M8-P5B-MWA-xPV/xPU-KC	5-контактный B-код
M8 прямая розетка переформованная (быстро вставляемая)	M8-P6A-MWA-xPV/xPU-KC	6-контактный А-код
M8 прямая розетка переформованная (быстро вставляемая)	M8-P8A-MWA-xPV/xPU-KC	8-контактный A-код

Загрузки

Каталог продукции	CAZN-Руководство по выбору продукции европейского стандарта
Руководство по разъему пропорционального клапана CAZN	Вид
Руководство по разъему датчика вибрации CAZN Zhengcheng	Вид
CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2	Вид
Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1	Вид
Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2	Вид
Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2	Вид
CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2	Вид
Специальный разъем CAZN Zhengcheng NMEA-N2023-1	Вид
Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1	Вид
CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия	Вид
CAZN-Специальный разъем пропорционального клапана 23-1-английская версия	Вид
CAZN-Разъемы для датчиков вибрации 23-1-английская версия	Вид
