Главная / Продукты / Круговой разъем / M8 / SMD -тип розетка / Гнездо M8 SMD типа

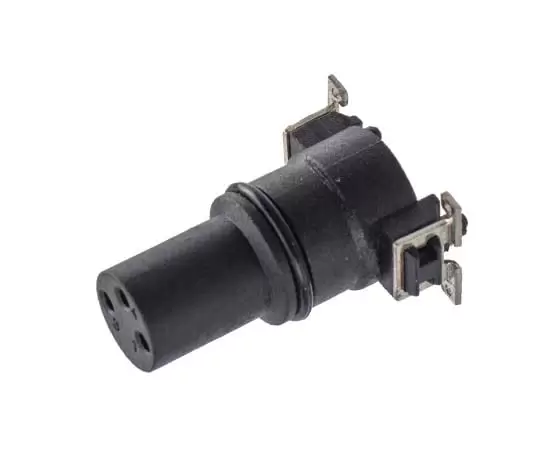

SMD -тип розетка
Соединители европейского стандарта серии M8
Тип структуры: SMD
Метод подключения: SMD
Тип штифта: женский
Количество контактов: 3,4,5,6,8-контактный
Экранированный: Нет
Сертификация: CE, RoHS, UL
Стандарт: МЭК 61076-2-104
-
Кодекс продавца:
M8-S3A-PSS
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная/Цинковый сплав никелированный |
| Материал изоляции: | ПА66 |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Стандарт исполнения： | МЭК 61076-2-104 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8
Электрическая схема

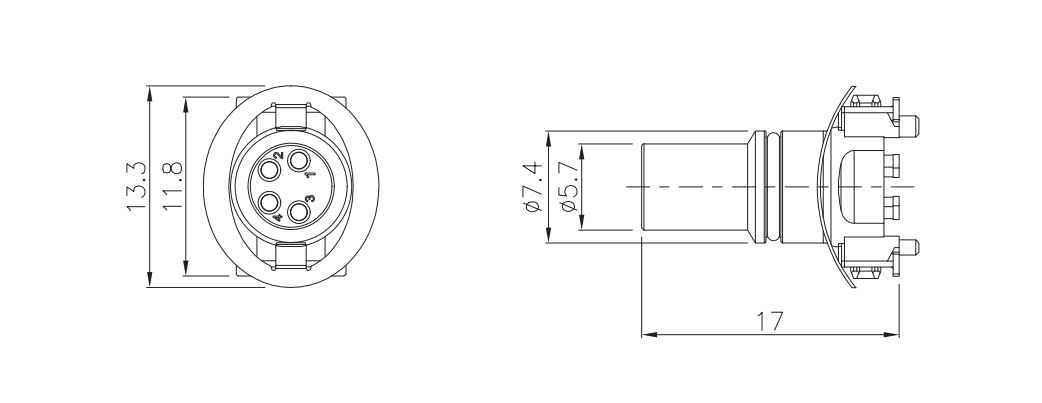

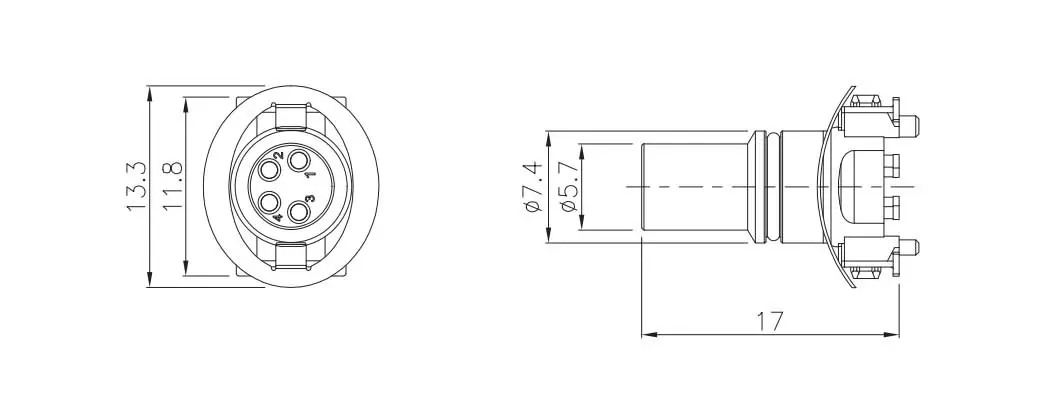

ЧЕРТЕЖ РАЗМЕРОВ
РАСПОЛОЖЕНИЕ ШТЫРЕЙ ПЕЧАТНОЙ ПЛАТЫ M8
Заказ продукции
| Название продукта | Номер продукта | Булавки | 3D-загрузка | 2D-загрузка |
| Гнездо M8 SMD типа | М8-С3А-ПСС | 3-контактный А-код | ||
| Гнездо M8 SMD типа | М8-С4А-ПСС | 4- контактный А-код | ||
| Гнездо M8 SMD типа | М8-С4Д-ПСС | 4- контактный D-код | ||
| Гнездо M8 SMD типа | М8-С5Б-ПСС | 5- контактный B-код | ||
| Гнездо M8 SMD типа | М8-С6А-ПСС | 6- контактный А-код | ||
| Гнездо M8 SMD типа | М8-С8А-ПСС | 8- контактный A-код |
