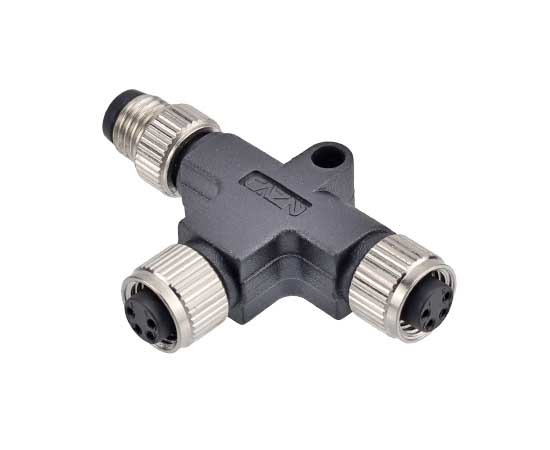

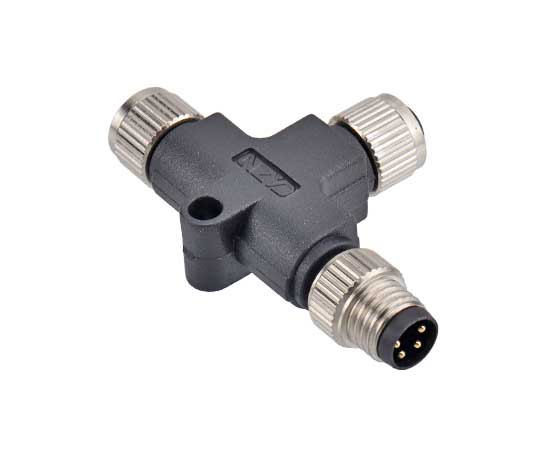

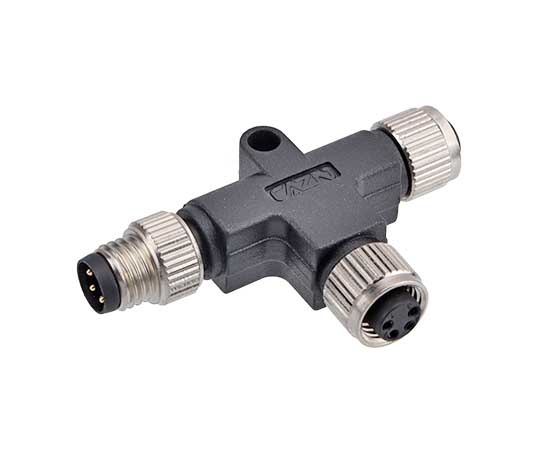

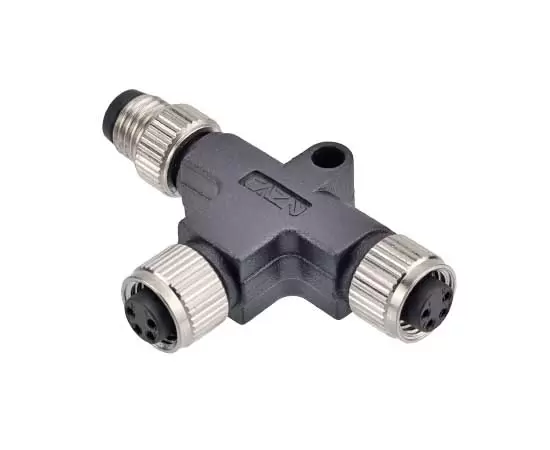

Адаптер типа M8 T (PSS)

Разъем европейского стандарта: серия M8

Тип конструкции: Пластиковая литая Т-образная заглушка

Метод соединения: Пайка

Тип штифта: Тип PSS

Количество контактов: 3，4，5，6 контактов

Экранированный: Нет

Сертификация: CE,RoHS,UL

Стандарт: МЭК 61076-2-104

Булавки:
3-контактный А-код 4-контактный А-код 5-контактный B-код
Кодекс продавца:
M8-S3A-PS3A-TSCNY

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный
Материал изоляции:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Стандарт исполнения：	МЭК 61076-2-104

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8

Электрическая схема

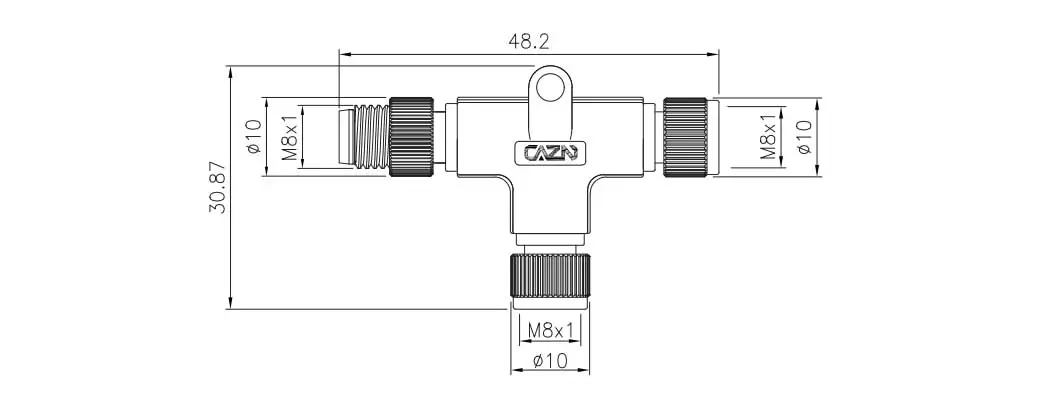

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер продукта	Булавки	3D-загрузка	2D-загрузка
Адаптер типа M8 T ( тип PSS )	M8-S3A-PS3A-TSCNY	3-контактный А-код
Адаптер типа M8 T ( тип PSS )	M8-S4A-PS4A-TSCNY	4- контактный А-код
Адаптер типа M8 T ( тип PSS )	M8-S5B-PS5B-TSCNY	5-контактный B-код
