Y -тип адаптер

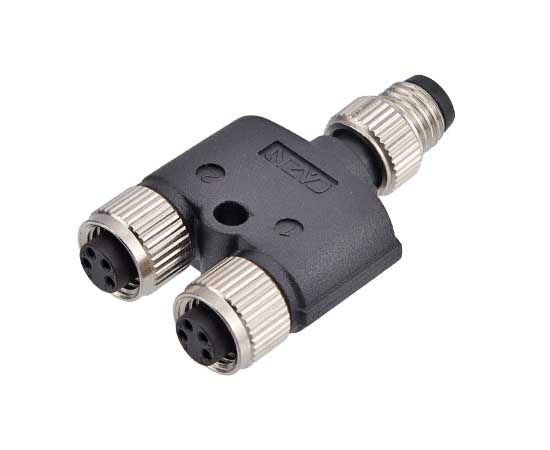

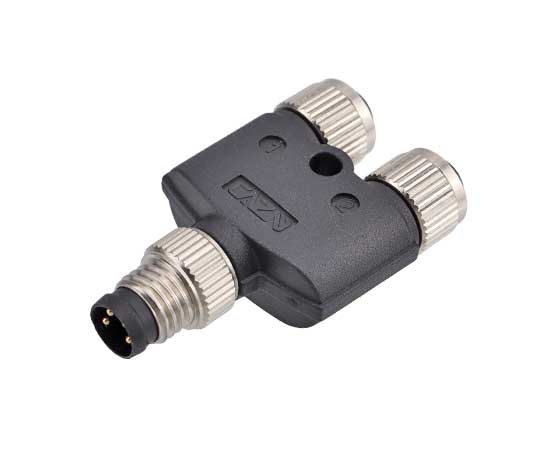

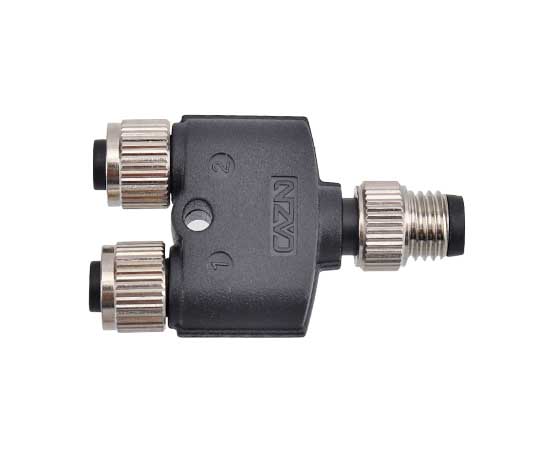

Адаптер типа M8 Y PSS

Разъем европейского стандарта: серия M8

Тип конструкции: Пластиковый литой Y-образный штекер

Метод соединения: Пайка

Тип штифта: Тип PSS

Количество контактов: 3，4，5，6，контакты

Экранированный: Нет

Сертификация: CE,RoHS,UL

Стандарт: МЭК 61076-2-104

Булавки:
3-контактный А-код 4-контактный А-код 5-контактный B-код 6-контактный А-код
Кодекс продавца:
M8-P3A-SS3A-YSCNY

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный
Материал изоляции:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Стандарт исполнения：	МЭК 61076-2-104

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8

Электрическая схема

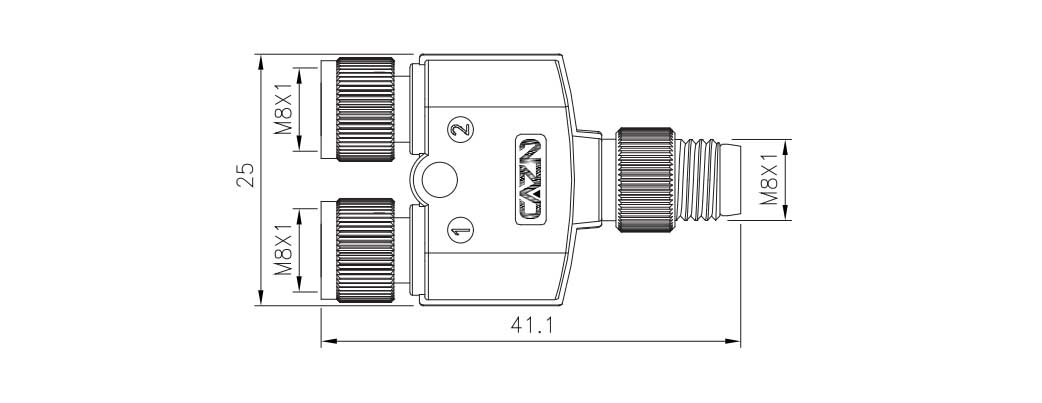

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер продукта	Булавки	3D-загрузка	2D-загрузка
Адаптер типа M8 Y-типа - штифт 3A PSS	M8-P3A-SS3A-YSCNY	3-контактный А-код
Адаптер типа M8 Y-типа - штифт 4A PSS	M8-P4A-SS3A-YSCNY	4- контактный А-код
Адаптер типа M8 Y-типа - 5B Pin PSS	M8-P5B-SS3A-YSCNY	5-контактный B-код
Адаптер типа M8 Y-типа - штифт 6A PSS	M8-P6A-SS3A-YSCNY	6-контактный А-код
