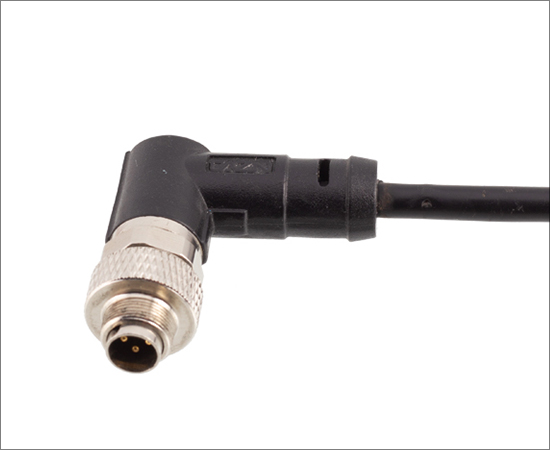

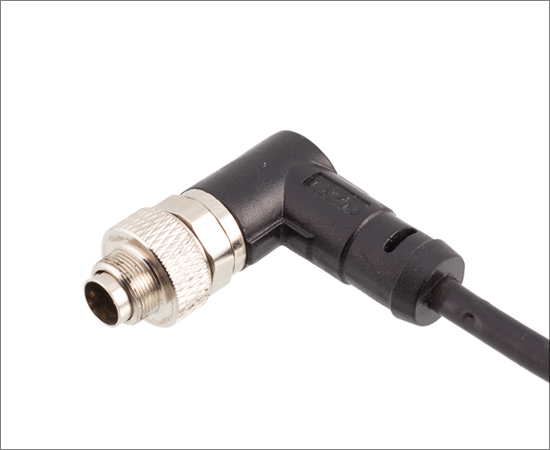

M9 угловой женский литой штекер
УЗНАТЬ БОЛЬШЕ
Главная / Продукты / Круговой разъем / М9 / Угловая заглушка / M9 угловой штекер переформованный
Угловая заглушка
Разъем европейского стандарта: серия M9
Тип конструкции: угловая литая заглушка
Метод соединения: Пайка
Тип штифта: Мужской
Количество контактов: 2，3，4，5，6，7，8 контактов
Материал провода: ПВХ/ПУ
Экранированный: два варианта: экранированный/неэкранированный
Длина кабеля: 1M/2M/5M (настраивается)
Сертификация: CE,RoHS,UL
-
Неэкранированный:
-
Кодекс продавца:
M9-P2-MWD-1PV
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная/Цинковый сплав никелированный |
| Материал изолятора: | ПА66 |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤3 мОм |
| Диапазон проводки: | 3,0~5,0 мм |
| Применимая температура: | -25℃ ~ +80℃ |
| Формовочный материал: | ПВХ/ПУ |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M9
Электрическая схема

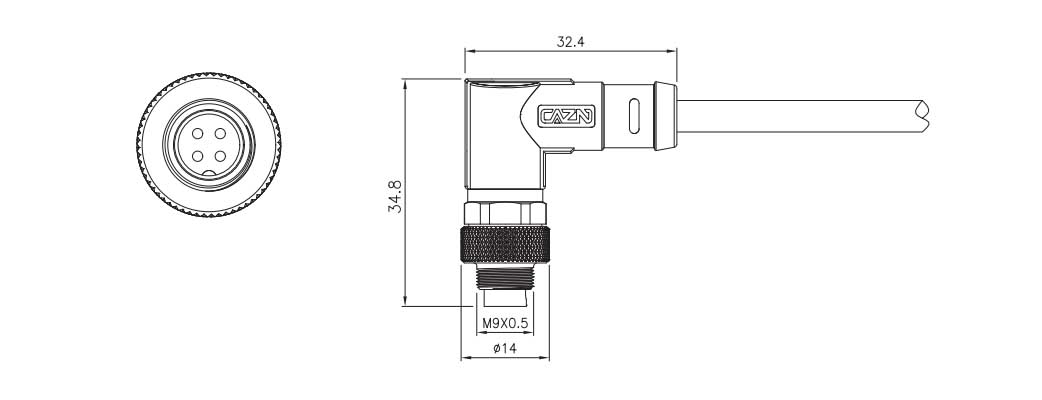

ЧЕРТЕЖ РАЗМЕРОВ
ОПРЕДЕЛЕНИЕ ПРОВОДА
Заказ продукции
| Название продукта | Номер продукта. Экранированный | Номер продукта. Неэкранированный | Булавки | 3D-загрузка | 2D-загрузка |
| M9 угловой штекер переформованный | М9-П2-МВД-xПВ-С | М9-П2-МВД-xПВ | 2-контактный А-код | ||
| M9 угловой штекер переформованный | M9-P3- MWD -xPV -S | M9-P3- MWD -xPV | 3-контактный А-код | ||
| M9 угловой штекер переформованный | M9-P4- MWD -xPV -S | M9-P4- MWD -xPV | 4-контактный А-код | ||
| M9 угловой штекер переформованный | M9-P5- MWD -xPV -S | M9-P5- MWD -xPV | 5-контактный А-код | ||
| M9 угловой штекер переформованный | M9-P6- MWD -xPV -S | M9-P6- MWD -xPV | 6-контактный А-код | ||
| M9 угловой штекер переформованный | M9-P7- MWD -xPV -S | M9-P7- MWD -xPV | 7-контактный А-код | ||
| M9 угловой штекер переформованный | M9-P8- MWD -xPV -S | M9-P8- MWD -xPV | 8-контактный A-код |
