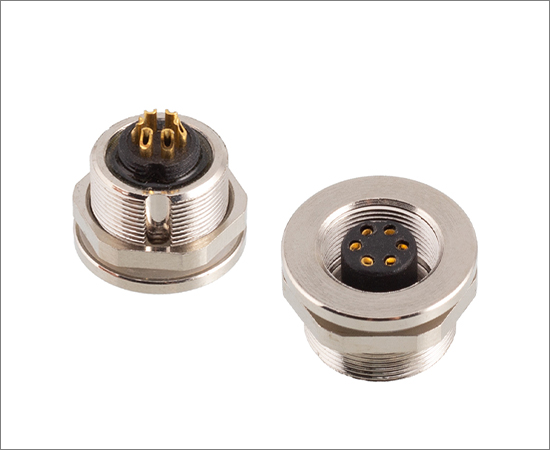

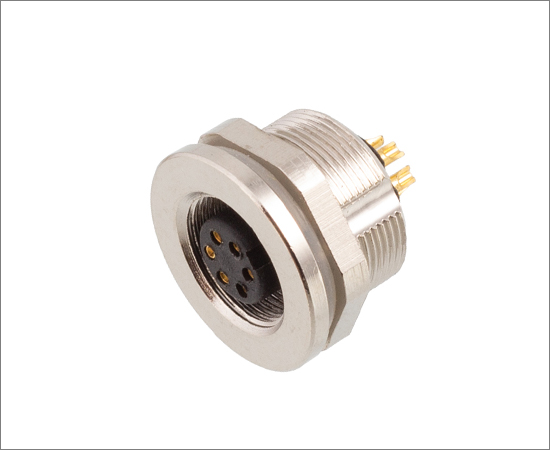

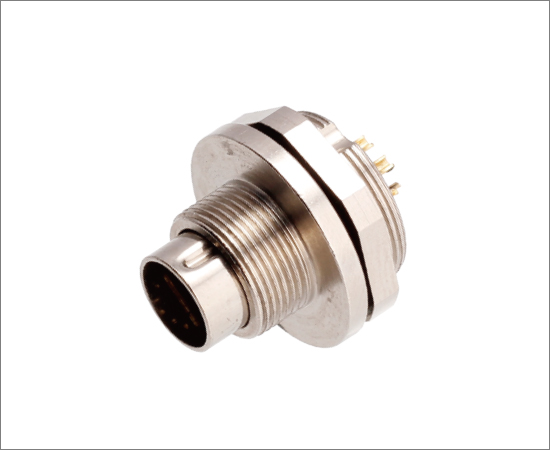

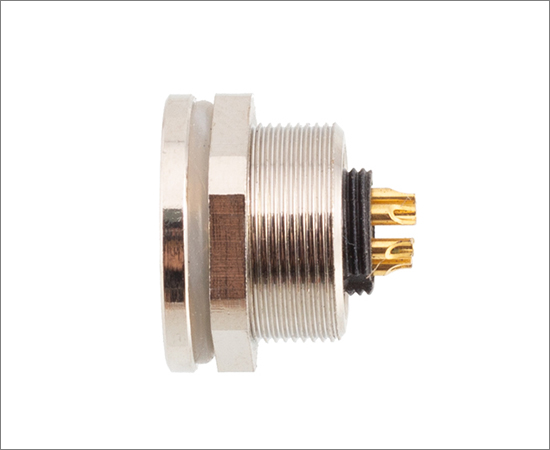

Главная / Продукты / Круговой разъем / М9 / Горпанед на переднем горе / Гнездо M9 для фронтального монтажа (под пайку)
Горпанед на переднем горе
Разъем европейского стандарта: серия M9
Тип конструкции: Фронтальный разъем
Метод соединения: Пайка
Тип штифта: женский
Количество контактов: 2，3，4，5，6，7，8 контактов
Материал кабеля: Одиночные провода
Земля: Нет
Длина кабеля: 10 см/20 см/30 см (настраивается)
Сертификация: CE,RoHS,UL
-
Кодекс продавца:
M9-S2-GWBM12
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная/Цинковый сплав никелированный |
| Материал изоляции: | ПА66 |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤3 мОм |
| Диапазон проводки: | 3,0~5,0 мм |
| Применимая температура: | -25℃ ~ +80℃ |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M9
Электрическая схема

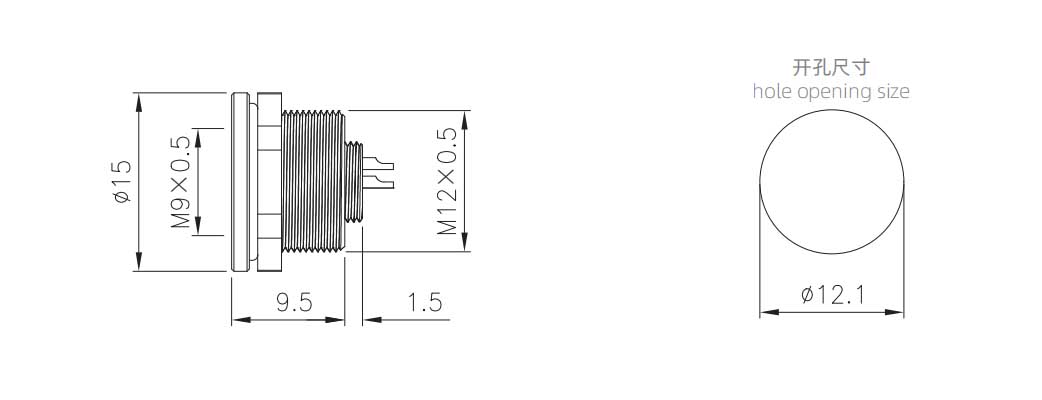

ЧЕРТЕЖ РАЗМЕРОВ
ОПРЕДЕЛЕНИЕ ПРОВОДА
Заказ продукции
| Название продукта | Номер продукта | Булавки | 3D-загрузка | 2D-загрузка |
| Гнездо M9 для фронтального монтажа (пайка) | М9-С2-GWBM12 | 2-контактный А-код | ||
| Гнездо M9 для фронтального монтажа (пайка) | М9- С3 -GWBM12 | 3-контактный А-код | ||
| Гнездо M9 для фронтального монтажа (пайка) | М9- С4 -GWBM12 | 4-контактный А-код | ||
| Гнездо M9 для фронтального монтажа (пайка) | М9- С5 -GWBM12 | 5-контактный А-код | ||
| Гнездо M9 для фронтального монтажа (пайка) | М9- С6 -GWBM12 | 6-контактный А-код | ||
| Гнездо M9 для фронтального монтажа (пайка) | М9- С7 -GWBM12 | 7-контактный А-код | ||
| Гнездо M9 для фронтального монтажа (пайка) | М9- С8 -GWBM12 | 8-контактный A-код |
