M9 угловой женский металлический штекер (под пайку) | CAZN круглый разъем производитель Китай

Главная / Продукты / Круговой разъем / М9 / Металлическая угловая штекер / Угловая розетка M9 (под пайку)

ПРОДУКТОВЫЙ ЦЕНТР

Металлическая угловая штекер

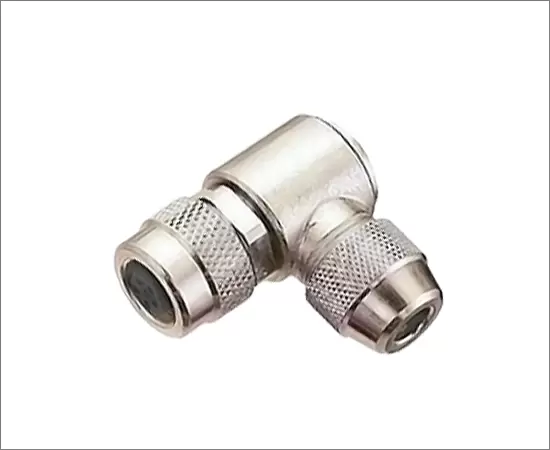

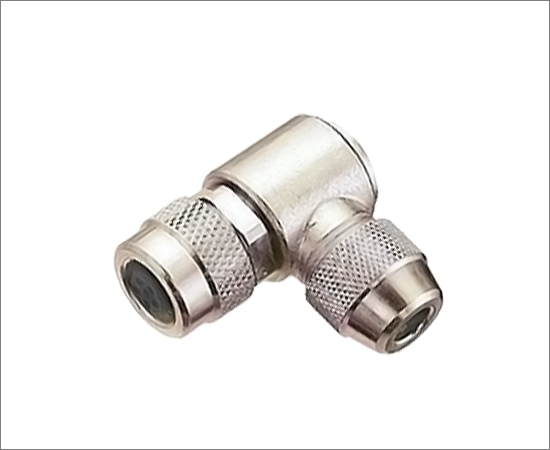

Угловая розетка M9 (под пайку)

Разъем европейского стандарта: серия M9

Тип конструкции: Сборная угловая металлическая заглушка

Метод соединения: Пайка

Тип штифта: женский

Количество контактов: 2，3，4，5，6，7，8 контактов

Экранированный: Да

Сертификация: CE,RoHS,UL

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный
Материал изоляции:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤3 мОм
Диапазон проводки:	3,0~5,0 мм
Применимая температура:	-25℃ ~ +80℃

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M9

Электрическая схема

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер продукта	Булавки	3D-загрузка	2D-загрузка
Угловая розетка M9 (под пайку)	М9-С2-ГВД05	2-контактный А-код
Угловая розетка M9 (под пайку)	М9-С3-ГВД05	3-контактный А-код
Угловая розетка M9 (под пайку)	М9-С4-ГВД05	4-контактный А-код
Угловая розетка M9 (под пайку)	М9-С5-ГВД05	5-контактный А-код
Угловая розетка M9 (под пайку)	М9-С6-ГВД05	6-контактный А-код
Угловая розетка M9 (под пайку)	М9-С7-ГВД05	7-контактный А-код
Угловая розетка M9 (под пайку)	М9-С8-ГВД05	8-контактный A-код

Загрузки

Каталог продукции	CAZN-Руководство по выбору продукции европейского стандарта
Руководство по разъему пропорционального клапана CAZN	Вид
Руководство по разъему датчика вибрации CAZN Zhengcheng	Вид
CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2	Вид
Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1	Вид
Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2	Вид
Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2	Вид
CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2	Вид
Специальный разъем CAZN Zhengcheng NMEA-N2023-1	Вид
Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1	Вид
CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия	Вид
CAZN-Специальный разъем пропорционального клапана 23-1-английская версия	Вид
CAZN-Разъемы для датчиков вибрации 23-1-английская версия	Вид

СВЯЖИТЕСЬ С НАМИ, ЧТОБЫ ПОЛУЧИТЬ БЕСПЛАТНЫЕ ОБРАЗЦЫ РАЗЪЕМОВ

Обычные продукты могут предоставить несколько бесплатных образцов для тестирования в соответствии с вашими потребностями,
а также могут предоставить индивидуальные характеристики и материалы в соответствии с вашими особыми потребностями.

Связаться с нами

СВЯЗАННЫЕ РЕШЕНИЯ

СОПУТСТВУЮЩИЕ ПРОДУКТЫ

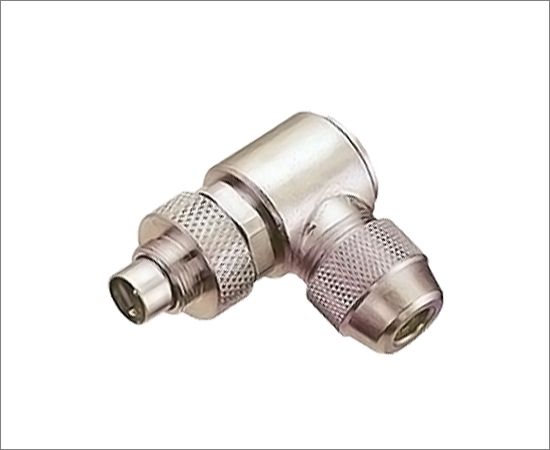

Угловой штекер M9 (под пайку)
