M9 Прямой штекерный разъем с литой головкой | CAZN Прямые поставки с завода, оптовые поставки

Главная / Продукты / Круговой разъем / М9 / Прямая заглушка / Прямой штекер M9 с литой резьбой

ПРОДУКТОВЫЙ ЦЕНТР

Прямая заглушка

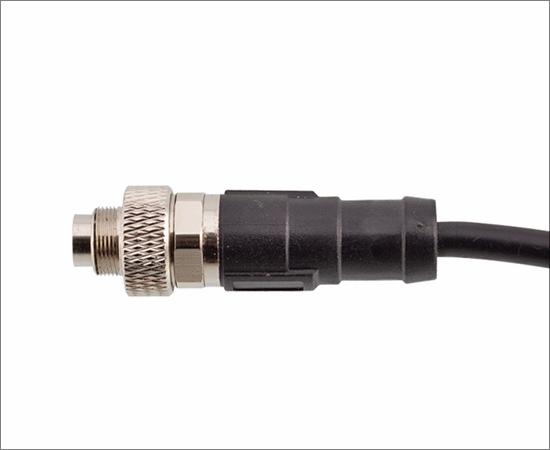

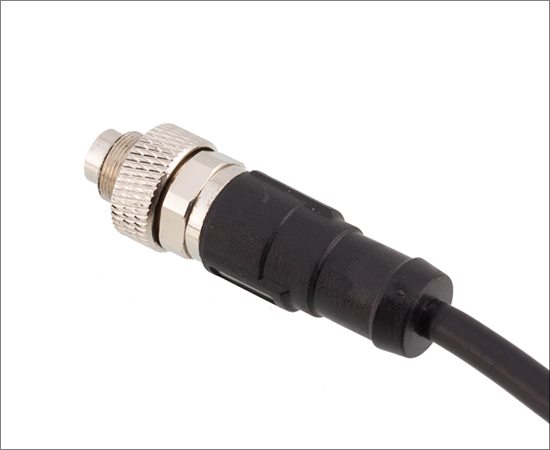

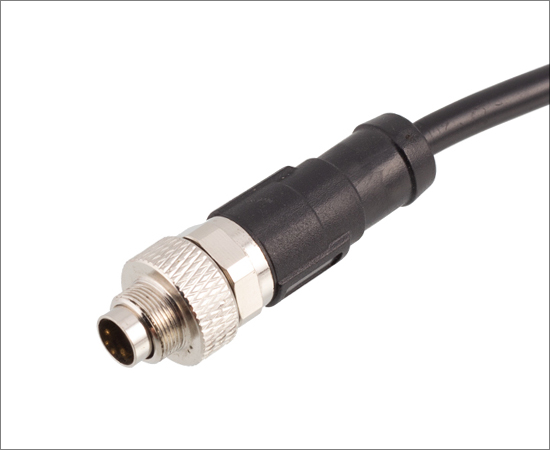

Прямой штекер M9 с литой резьбой

Разъем европейского стандарта: серия M9

Тип конструкции: прямая литая заглушка

Метод соединения: Пайка

Тип штифта: Мужской

Количество контактов: 2，3，4，5，6，7，8 контактов

Материал провода: ПВХ/ПУ

Экранированный: два варианта: экранированный/неэкранированный

Длина кабеля: 1M/2M/5M (настраивается)

Сертификация: CE,RoHS,UL

Булавки:
2-контактный А-код 3-контактный А-код 4-контактный А-код 5-контактный А-код 6-контактный А-код 7-контактный А-код 8-контактный A-код
Длина кабеля:
1М 2М 5М
Неэкранированный:
Неэкранированный
Кодекс продавца:
M9-P2-MWA-1PV

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный
Материал изолятора:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤3 мОм
Диапазон проводки:	3,0~5,0 мм
Применимая температура:	-25℃ ~ +80℃
Формовочный материал:	ПВХ/ПУ

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M9

Электрическая схема

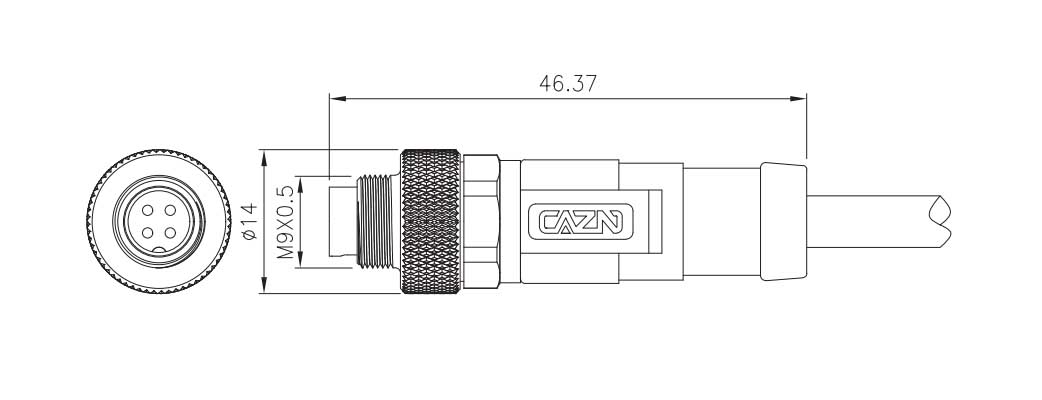

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер продукта. Экранированный	Номер продукта. Неэкранированный	Булавки	3D-загрузка	2D-загрузка
Прямой штекер M9 с литой резьбой	M9-P2-MWA-xPV-S	M9-P2-MWA-xPV	2-контактный А-код
Прямой штекер M9 с литой резьбой	M9-P3-MWA-xPV -S	M9-P3-MWA-xPV	3-контактный А-код
Прямой штекер M9 с литой резьбой	M9-P4-MWA-xPV -S	M9-P4-MWA-xPV	4-контактный А-код
Прямой штекер M9 с литой резьбой	M9-P5-MWA-xPV -S	M9-P5-MWA-xPV	5-контактный А-код
Прямой штекер M9 с литой резьбой	M9-P6-MWA-xPV -S	M9-P6-MWA-xPV	6-контактный А-код
Прямой штекер M9 с литой резьбой	M9-P7-MWA-xPV -S	M9-P7-MWA-xPV	7-контактный А-код
Прямой штекер M9 с литой резьбой	M9-P8-MWA-xPV -S	M9-P8-MWA-xPV	8-контактный A-код
