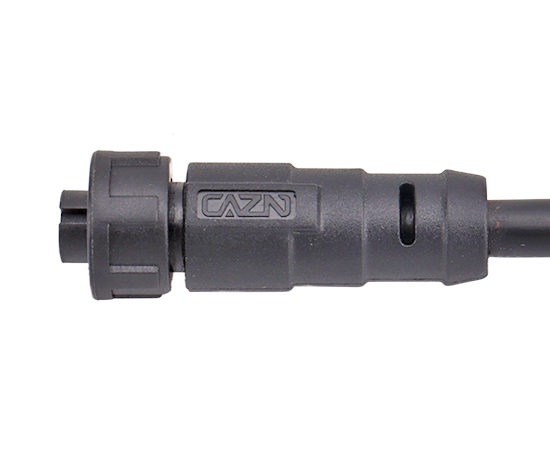

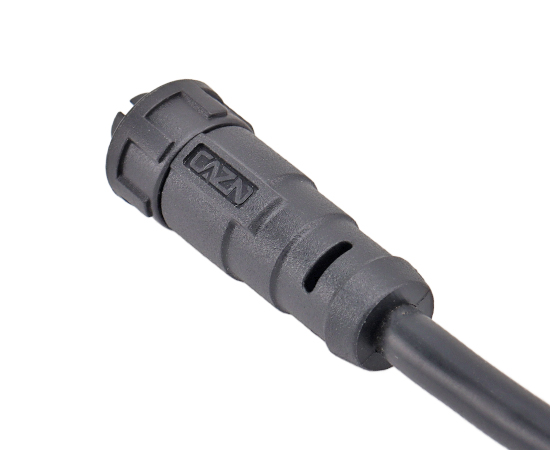

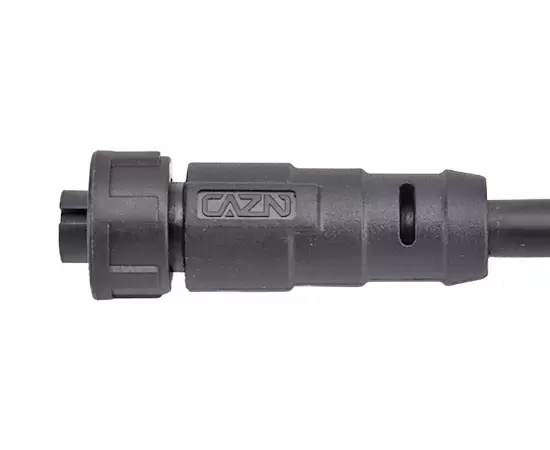

Главная / Продукты / Кабельный разъём типа E / E7 / Заглушка (резьба) / E7 Прямой женский литой штекер (резьбовой)
Заглушка (резьба)
Пластиковый водонепроницаемый разъем : серия E7
7/16 "-28UNS винт стандарта США
Тип конструкции: Прямой женский многоразовый штекер
Тип штифта: женский
Муфта: Резьбовая (T)
Количество ядер : 2, 3, 4, 5, 6 контактов
Способ подключения: пайка
Экранированный: Нет
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Термопластичный пластик PA66, класс огнестойкости: V-0 |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Муфта: | Резьба (T); Байонет (B) |
| Путь прекращения: | Припой |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | - 25℃ ~ +105℃ |
| Степень водонепроницаемости: | IP67，IP68 |
| Диаметр кабеля: | 3,5мм~6,8мм |
| Размер винта: | 7/16"-28UNS |
E7 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Электрическая схема

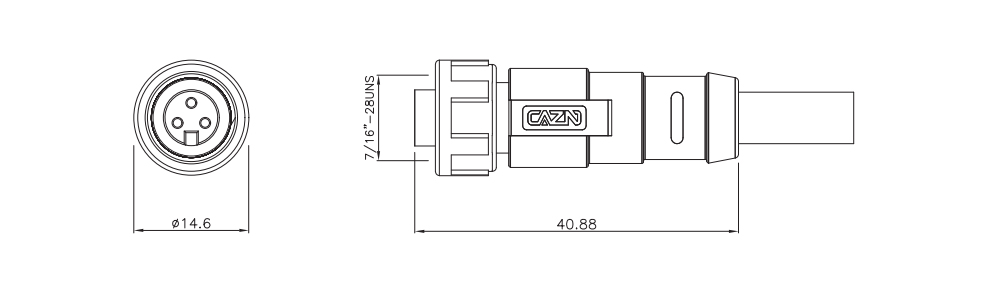

ЧЕРТЕЖ РАЗМЕРОВ
Заказ продукции
| Название продукта | Номинальное напряжение | Номинальный ток | Номер детали | Булавки | 3D-загрузка | 2D-загрузка |
| E7 Прямой женский литой штекер (резьбовой) | 125В | 5А | E7T-S2-MWA-xPV | 2 | ||
| E7 Прямой женский литой штекер (резьбовой) | 125В | 5А | E7T-S3-MWA-xPV | 3 | ||
| E7 Прямой женский литой штекер (резьбовой) | 60В | 2А | E7T-S4-MWA-xPV | 4 | ||
| E7 Прямой женский литой штекер (резьбовой) | 60В | 2А | E7T-S5-MWA-xPV | 5 | ||
| E7 Прямой женский литой штекер (резьбовой) | 60В | 2А | E7T-S6-MWA-xPV | 6 |
Загрузки
| Каталог продукции | CAZN-Руководство по выбору продукции европейского стандарта |
| Руководство по разъему пропорционального клапана CAZN | Вид |
| Руководство по разъему датчика вибрации CAZN Zhengcheng | Вид |
| CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2 | Вид |
| Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1 | Вид |
| Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2 | Вид |
| Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2 | Вид |
| CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2 | Вид |
| Специальный разъем CAZN Zhengcheng NMEA-N2023-1 | Вид |
| Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1 | Вид |
| CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия | Вид |
| CAZN-Специальный разъем пропорционального клапана 23-1-английская версия | Вид |
| CAZN-Разъемы для датчиков вибрации 23-1-английская версия | Вид |
СВЯЖИТЕСЬ С НАМИ, ЧТОБЫ ПОЛУЧИТЬ БЕСПЛАТНЫЕ ОБРАЗЦЫ РАЗЪЕМОВ
Обычные продукты могут предоставить несколько бесплатных образцов для тестирования в соответствии с вашими потребностями,
а также могут предоставить индивидуальные характеристики и материалы в соответствии с вашими особыми потребностями.
СВЯЗАННЫЕ РЕШЕНИЯ
-
-
2024-09-06Cazn | Скорость передачи M12 X может достигать 10 ГБ/с (короткое видео на одну минуту)УЗНАТЬ БОЛЬШЕ
-
2024-09-06Cazn | 7/8 разъем (идеальный выбор для реализации цифрового и интеллектуального судоходного оборудования)УЗНАТЬ БОЛЬШЕ
-
2024-09-06Cazn | M12 Сборка с двумя входами (легко удовлетворяет потребности коробок ввода-вывода для соединений с двумя проводами)УЗНАТЬ БОЛЬШЕ
СОПУТСТВУЮЩИЕ ПРОДУКТЫ
-

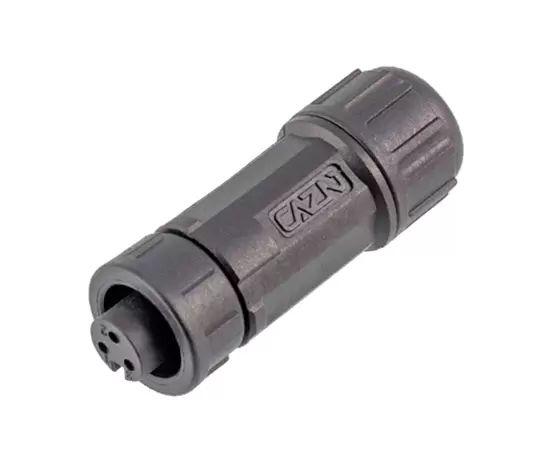

E7 Прямой гнездовой разъем для установки в полевых условиях (резьбовой)УЗНАТЬ БОЛЬШЕ
-

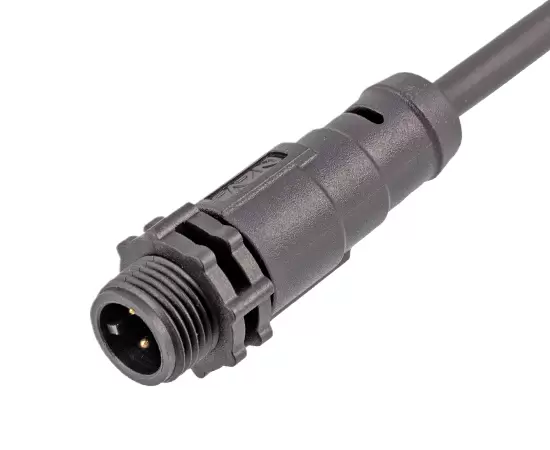

E7 Прямой штекерный разъем с литой резьбой (резьбовой)УЗНАТЬ БОЛЬШЕ
-

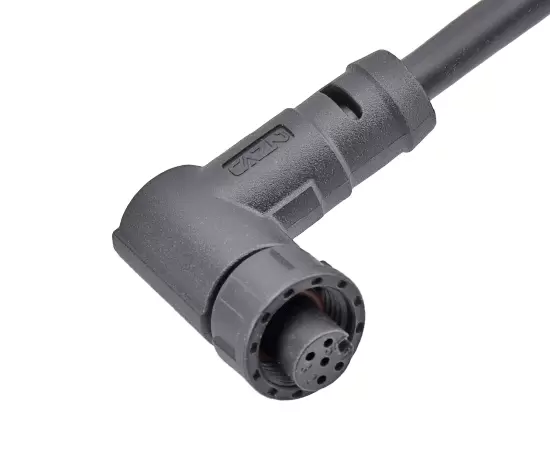

E7 Прямоугольная розетка с внутренней резьбой (резьбовая)УЗНАТЬ БОЛЬШЕ
-

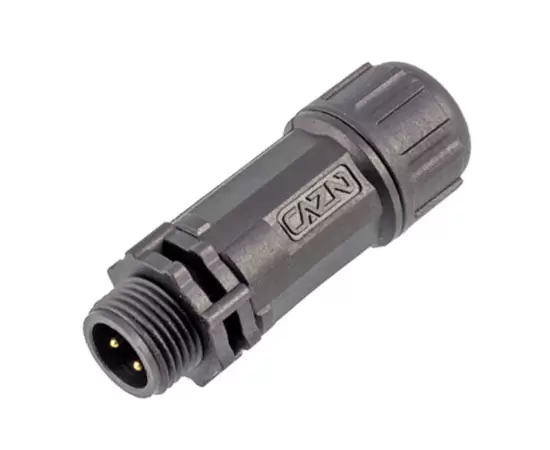

E7 Прямой штекерный разъем для установки в полевых условиях (резьбовой)УЗНАТЬ БОЛЬШЕ
