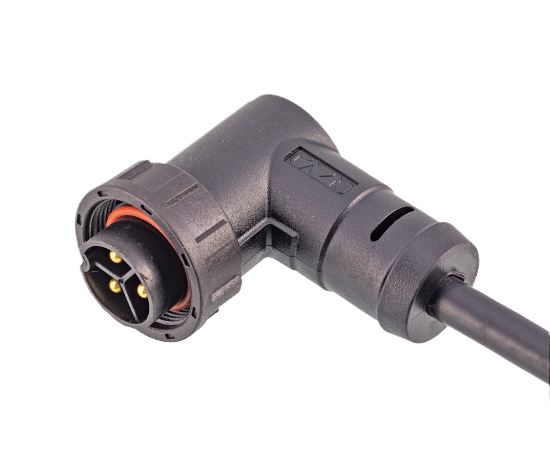

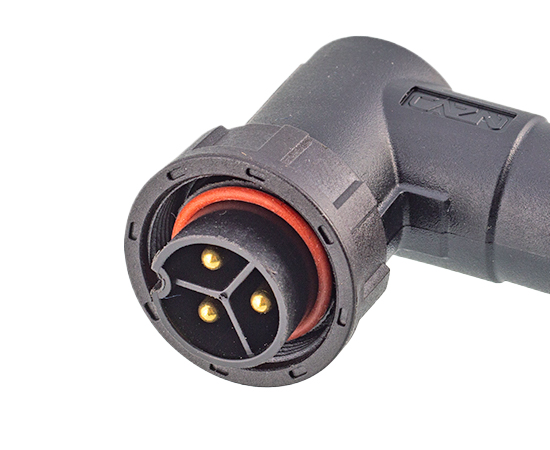

E13 Мужской угловой штекерный кабель с резьбой (резьбовой)

Главная / Продукты / Кабельный разъём типа E / E13 / Заглушка (резьба) / E13 Мужской угловой штекерный кабель с накладным литьем (резьбовой)

ПРОДУКТОВЫЙ ЦЕНТР

Заглушка (резьба)

E13 Мужской угловой штекерный кабель с накладным литьем (резьбовой)

E13 Мужской угловой штекерный кабель с накладным литьем (резьбовой)

Пластиковый водонепроницаемый разъем : серия E13

13/16"-28UNS винт стандарта США

Тип конструкции: угловой многослойный штекер

Тип штифта: Мужской

Муфта: Резьбовая (T)

Количество ядер : 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 18 контактов

Способ подключения: пайка

Экранированный: Нет

Сертификация: CE, RoHS

Булавки:
2 штифта 3-контактный 4-контактный 5-контактный 6-контактный 7-контактный 8-контактный 9-контактный 10-контактный 12-контактный 14-контактный 18-контактный 2-контактный B-код 3-контактный B-код 4-контактный B-код 8-контактный C-код
Кодекс продавца:
E13T-P2-MWD-xPV

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：	Медь позолоченная
Количество контактов:	2-18 контактов, ток: высокий ток, низкий ток и смешанный ток
Муфта:	Резьба (T); Байонет (B)
Путь прекращения:	Припой
Сопротивление изоляции:	2000 мОм
Диаметр кабеля:	6,0мм~10,0мм
Долговечность：	≥500 циклов
Применимая температура:	-40 ℃ ~ +105 ℃
Степень водонепроницаемости:	IP67，IP68
Размер винта:	13/16"-28UNS

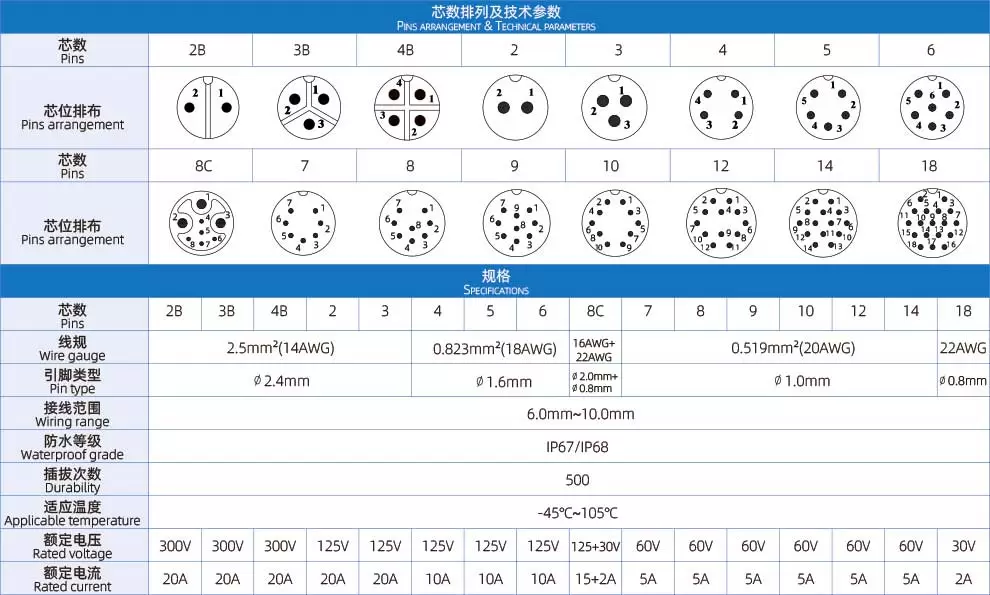

E13 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

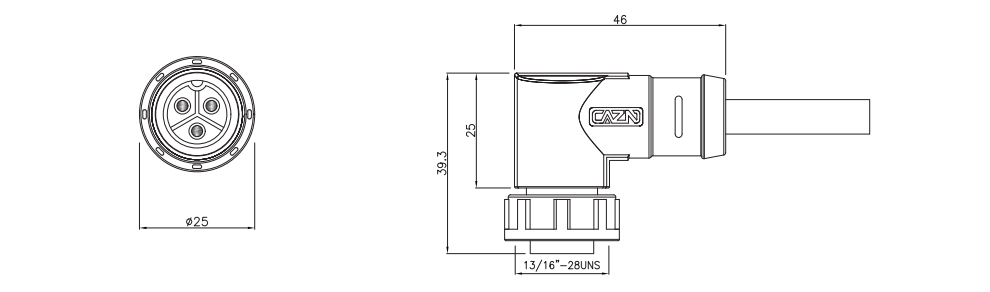

ЧЕРТЕЖ РАЗМЕРОВ

Заказ продукции

Название продукта	Номинальное напряжение	Номинальный ток	Номер детали	Булавки	3D-загрузка	2D-загрузка
Угловая заглушка E13 с наружной резьбой (резьбовая)	125В	20А	E13T-P2-MWD-xPV	2
Угловая заглушка E13 с наружной резьбой (резьбовая)	125В	20А	E13T-P3-MWD-xPV	3
Угловая заглушка E13 с наружной резьбой (резьбовая)	125В	10А	E13T-P4-MWD-xPV	4
Угловая заглушка E13 с наружной резьбой (резьбовая)	125В	10А	E13T-P5-MWD-xPV	5
Угловая заглушка E13 с наружной резьбой (резьбовая)	125В	10А	E13T-P6-MWD-xPV	6
Угловая заглушка E13 с наружной резьбой (резьбовая)	60В	5А	E13T-P7-MWD-xPV	7
Угловая заглушка E13 с наружной резьбой (резьбовая)	60В	5А	E13T-P8-MWD-xPV	8
Угловая заглушка E13 с наружной резьбой (резьбовая)	60В	5А	E13T-P9-MWD-xPV	9
Угловая заглушка E13 с наружной резьбой (резьбовая)	60В	5А	E13T-P10-MWD-xPV	10
Угловая заглушка E13 с наружной резьбой (резьбовая)	60В	5А	E13T-P12-MWD-xPV	12
Угловая заглушка E13 с наружной резьбой (резьбовая)	60В	5А	E13T-P14-MWD-xPV	14
Угловая заглушка E13 с наружной резьбой (резьбовая)	30В	2А	E13T-P18-MWD-xPV	18
Угловая заглушка E13 с наружной резьбой (резьбовая)	300В	20А	E13T-P2B-MWD-xPV	2Б
Угловая заглушка E13 с наружной резьбой (резьбовая)	300В	20А	E13T-P3B-MWD-xPV	3Б
Угловая заглушка E13 с наружной резьбой (резьбовая)	300В	20А	E13T-P4B-MWD-xPV	4Б
Угловая заглушка E13 с наружной резьбой (резьбовая)	125+30В	15+2А	E13T-P8C-MWD-xPV	8С

Загрузки

Каталог продукции	CAZN-Руководство по выбору продукции европейского стандарта
Руководство по разъему пропорционального клапана CAZN	Вид
Руководство по разъему датчика вибрации CAZN Zhengcheng	Вид
CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2	Вид
Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1	Вид
Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2	Вид
Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2	Вид
CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2	Вид
Специальный разъем CAZN Zhengcheng NMEA-N2023-1	Вид
Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1	Вид
CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия	Вид
CAZN-Специальный разъем пропорционального клапана 23-1-английская версия	Вид
CAZN-Разъемы для датчиков вибрации 23-1-английская версия	Вид
