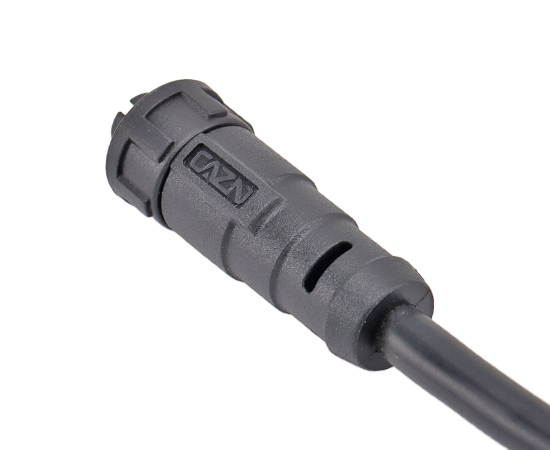

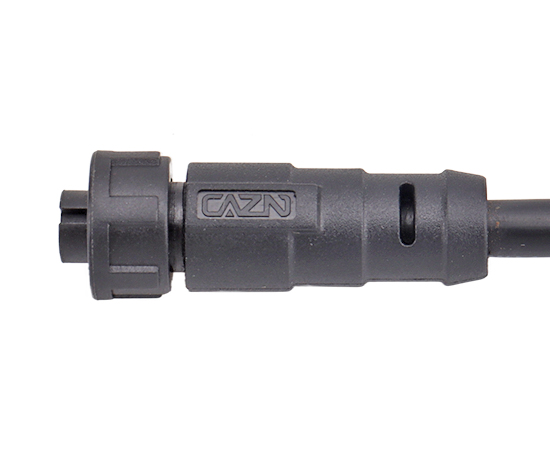

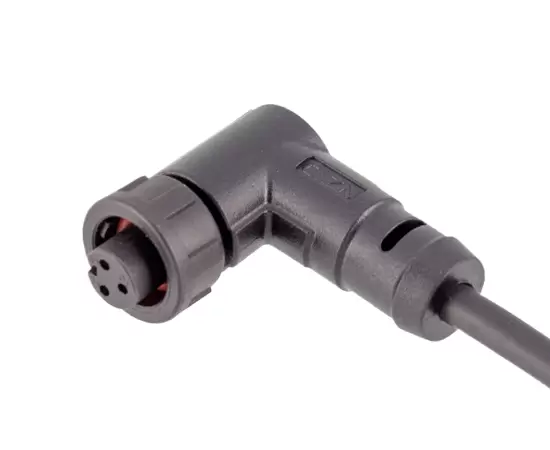

E7 Прямоугольная розетка с литой головкой (байонет)
УЗНАТЬ БОЛЬШЕ

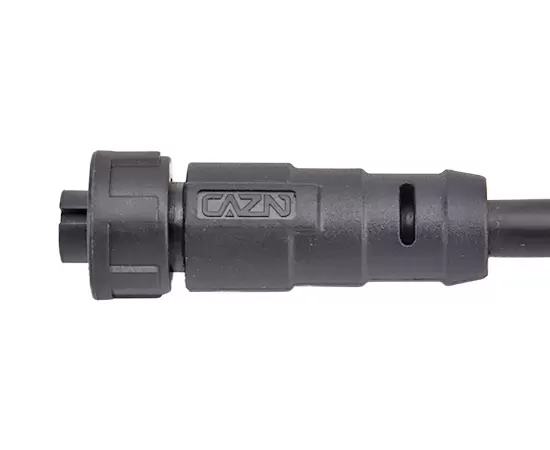

Главная / Продукты / Кабельный разъём типа E / E7 / Заглушка (штыка) / E7 Прямой женский литой штекер (байонетный)
Заглушка (штыка)
Пластиковый водонепроницаемый разъем : серия E7
7/16 "-28UNS винт стандарта США
Тип конструкции: Прямой женский многоразовый штекер
Тип штифта: женский
Соединение: Байонетное (B)
Количество ядер : 2, 3, 4, 5, 6 контактов
Способ подключения: пайка
Экранированный: Нет
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Термопластичный пластик PA66, класс огнестойкости: V-0 |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Муфта: | Резьба (T); Байонет (B) |
| Путь прекращения: | Припой |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | - 25℃ ~ +105℃ |
| Степень водонепроницаемости: | IP67，IP68 |
| Диаметр кабеля: | 3,5мм~6,8мм |
| Размер винта: | 7/16"-28UNS |
E7 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Электрическая схема

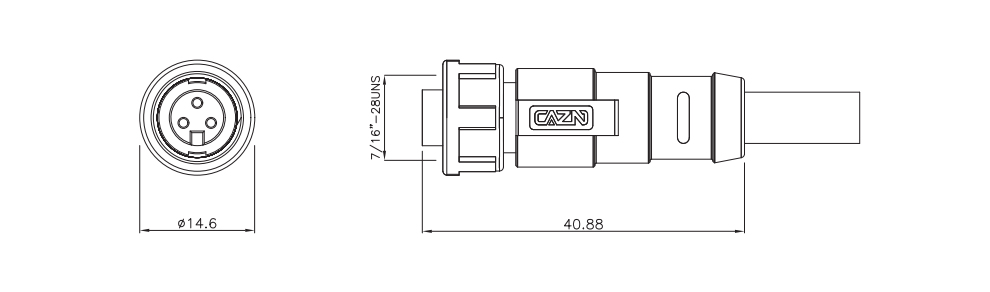

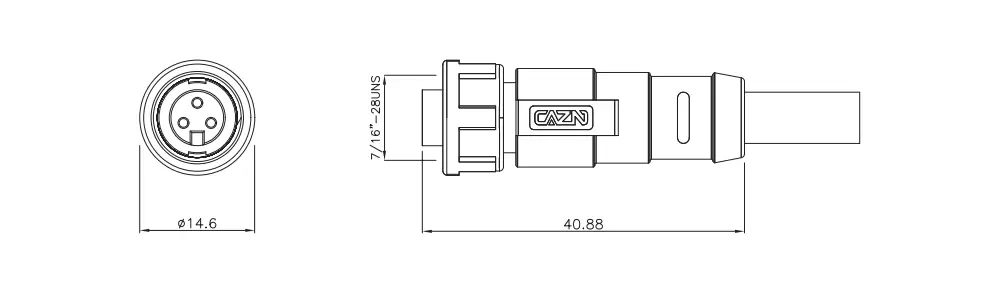

ЧЕРТЕЖ РАЗМЕРОВ
Заказ продукции
| Название продукта | Номинальное напряжение | Номинальный ток | Номер детали | Булавки | 3D-загрузка | 2D-загрузка |
| E7 Прямой женский многоразовый штекер (байонетный) | 125В | 5А | E7B-S2-MWA-xPV | 2 | ||
| E7 Прямой женский многоразовый штекер ( байонетный ) | 125В | 5А | E7B -S3-MWA-xPV | 3 | ||
| E7 Прямой женский многоразовый штекер ( байонетный ) | 60В | 2А | E7B -S4-MWA-xPV | 4 | ||
| E7 Прямой женский многоразовый штекер ( байонетный ) | 60В | 2А | E7B -S5-MWA-xPV | 5 | ||
| E7 Прямой женский многоразовый штекер ( байонетный ) | 60В | 2А | E7B -S6-MWA-xPV | 6 |
