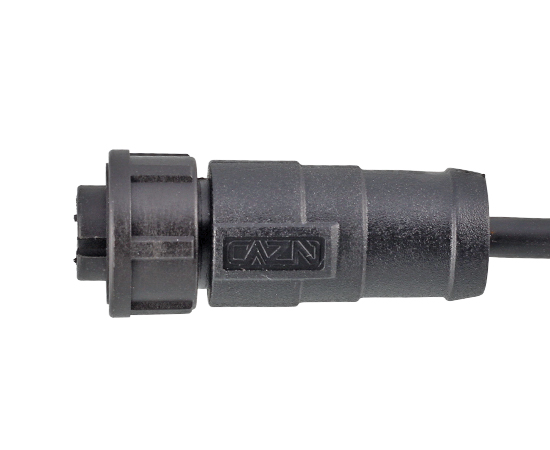

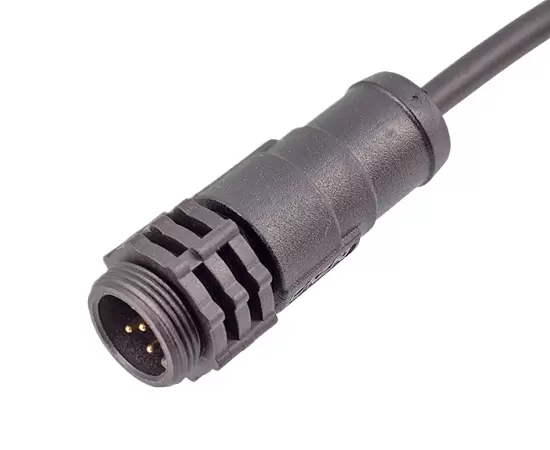

E10 Прямой штекерный разъем (резьбовой)
E10 Прямой штекерный разъем (резьбовой)
E10 Прямой штекерный разъем (резьбовой)
E10 Прямой штекерный разъем (резьбовой)
E10 Прямой штекерный разъем (резьбовой)
<>

Пластиковый водонепроницаемый разъем : серия E10

5/8 "-27UNS винт стандарта США

Тип конструкции: прямая литая заглушка

Тип штифта: Мужской

Муфта: Резьбовая (T)

Количество ядер : 2, 3, 4, 5, 6, 7, 8 контактов

Способ подключения: пайка

Экранированный: Нет



INQUIRYРАССЛЕДОВАНИЕ DOWNLOADСКАЧАТЬ
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
Материал корпуса：Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：Латунь/Фосфорная медь позолоченная
Количество контактов:2-12 контактов, ток: высокий и низкий ток
Муфта:Резьба (T); Байонет (B)
Путь прекращения:Припой
Сопротивление изоляции:2000 мОм
Диаметр кабеля:4,0мм~8,0мм
Долговечность： ≥500 циклов
Применимая температура: -40 ℃ ~ +105 ℃
Степень водонепроницаемости:IP67，IP68
Размер винта:5/8"-27UNS
E10 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ


Электрическая схема

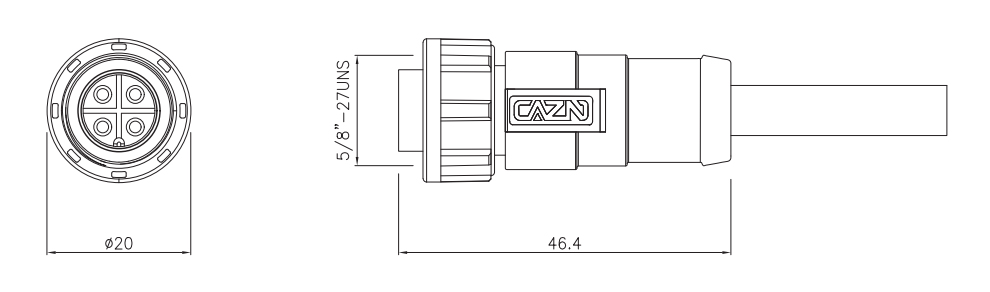

ЧЕРТЕЖ РАЗМЕРОВ

Заказ продукции
Название продуктаНоминальное напряжениеНоминальный токНомер детали Булавки 3D-загрузка 2D-загрузка
E10 Прямой штекерный разъем (резьбовой)60В5АE10T-P2-MWA-xPV 2 　 　
E10 Прямой штекерный разъем (резьбовой)60В5АE10T-P3-MWA-xPV 3 　 　
E10 Прямой штекерный разъем (резьбовой)60В5АE10T-P4-MWA-xPV4

E10 Прямой штекерный разъем (резьбовой)60В5АE10T-P5-MWA-xPV5

E10 Прямой штекерный разъем (резьбовой)60В5АE10T-P6-MWA-xPV6


E10 Прямой штекерный разъем (резьбовой)60В5АE10T-P7-MWA-xPV7

E10 Прямой штекерный разъем (резьбовой)60В5АE10T-P8-MWA-xPV8

E10 Прямой штекерный разъем (резьбовой)300В10АE10T-P2B-MWA-xPV2Б

E10 Прямой штекерный разъем (резьбовой)300В10АE10T-P3B-MWA-xPV3Б

E10 Прямой штекерный разъем (резьбовой)300В10АE10T-P4B-MWA-xPV4Б

E10 Прямой штекерный разъем (резьбовой)125В10АE10T-P2C-MWA-xPV2С

E10 Прямой штекерный разъем (резьбовой)125В10АE10T-P3C-MWA-xPV3С

E10 Прямой штекерный разъем (резьбовой)125В10АE10T-P4C-MWA-xPV4С
