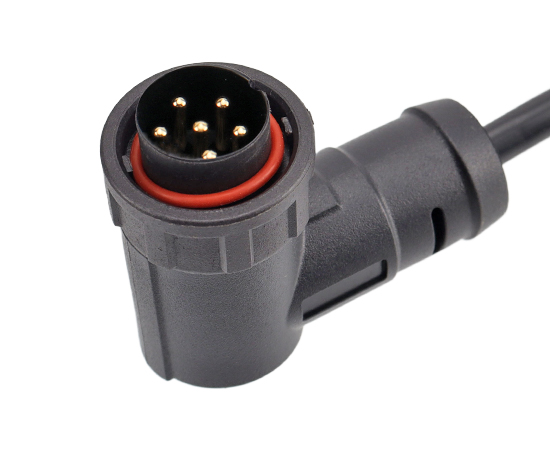

E13 Мужской угловой литой штекерный кабель (байонетный)
E13 Мужской угловой литой штекерный кабель (байонетный)
E13 Мужской угловой литой штекерный кабель (байонетный)
E13 Мужской угловой литой штекерный кабель (байонетный)
E13 Мужской угловой литой штекерный кабель (байонетный)
<>

Пластиковый водонепроницаемый разъем : серия E13

13/16"-28UNS винт стандарта США

Тип конструкции: угловой многослойный штекер

Тип штифта: Мужской

Соединение: Байонетное (B)

Количество ядер : 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 18 контактов

Способ подключения: пайка

Экранированный: Нет

Сертификация: CE, RoHS



INQUIRYРАССЛЕДОВАНИЕ DOWNLOADСКАЧАТЬ
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
Материал корпуса：Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：Медь позолоченная
Количество контактов:2-18 контактов, ток: высокий ток, низкий ток и смешанный ток
Муфта:Резьба (T); Байонет (B)
Путь прекращения:Припой
Сопротивление изоляции:2000 мОм
Диаметр кабеля:6,0мм~10,0мм
Долговечность： ≥500 циклов
Применимая температура: -40 ℃ ~ +105 ℃
Степень водонепроницаемости:IP67，IP68
Размер винта:13/16"-28UNS
E13 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ


Электрическая схема

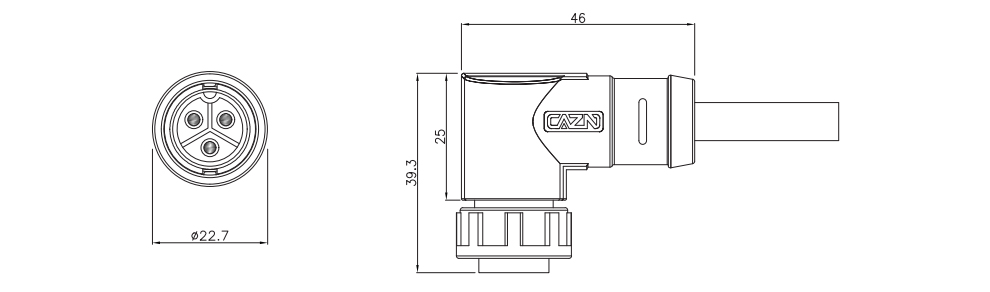

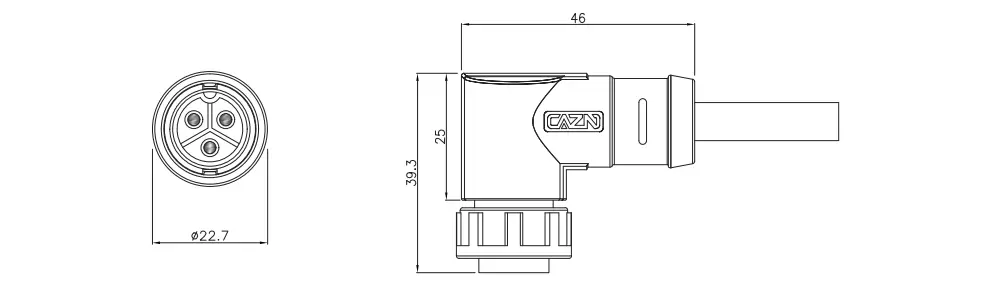

ЧЕРТЕЖ РАЗМЕРОВ


Заказ продукции
Название продуктаНоминальное напряжениеНоминальный токНомер детали Булавки 3D-загрузка 2D-загрузка
Угловая заглушка E13 с наружной резьбой (байонет)125В20АE13B-P2-MWD-xPV 2 　 　
E13 угловой  штекерный  соединитель ( байонетный )125В20АE13B-P3-MWD-xPV 3 　 　
E13 угловой  штекерный  соединитель ( байонетный )125В10АE13B-P4-MWD-xPV4

E13 угловой  штекерный  соединитель ( байонетный )125В10АE13B-P5-MWD-xPV5

E13 угловой  штекерный  соединитель ( байонетный )125В10АE13B-P6-MWD-xPV6


E13 угловой  штекерный  соединитель ( байонетный )60В5АE13B-P7-MWD-xPV7

E13 угловой  штекерный  соединитель ( байонетный )60В5АE13B-P8-MWD-xPV8

E13 угловой  штекерный  соединитель ( байонетный )60В5АE13B-P9-MWD-xPV9

E13 угловой  штекерный  соединитель ( байонетный )60В5АE13B-P10-MWD-xPV10

E13 угловой  штекерный  соединитель ( байонетный )60В5АE13B-P12-MWD-xPV12

E13 угловой  штекерный  соединитель ( байонетный )60В5АE13B-P14-MWD-xPV14

E13 угловой  штекерный  соединитель ( байонетный )300В20АE13B-P2B-MWD-xPV2Б

E13 угловой  штекерный  соединитель ( байонетный )300В20АE13B-P3B-MWD-xPV3Б

E13 угловой  штекерный  соединитель ( байонетный )300В20АE13B-P4B-MWD-xPV4Б
