7/8 штекерное гнездо с задним креплением (пайка, винт 7/8-16UHF)
УЗНАТЬ БОЛЬШЕ

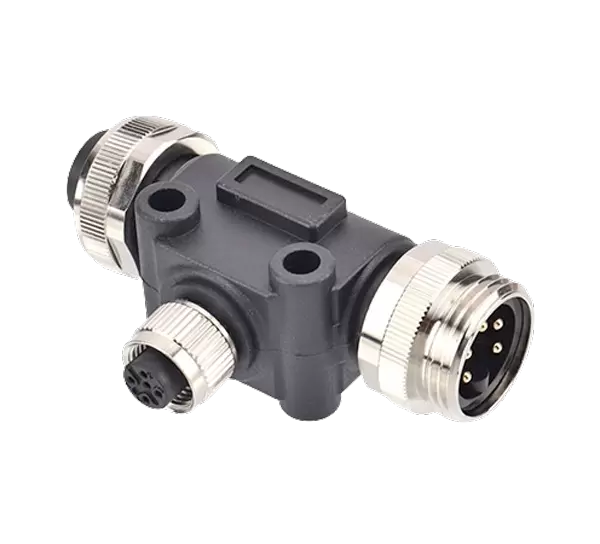

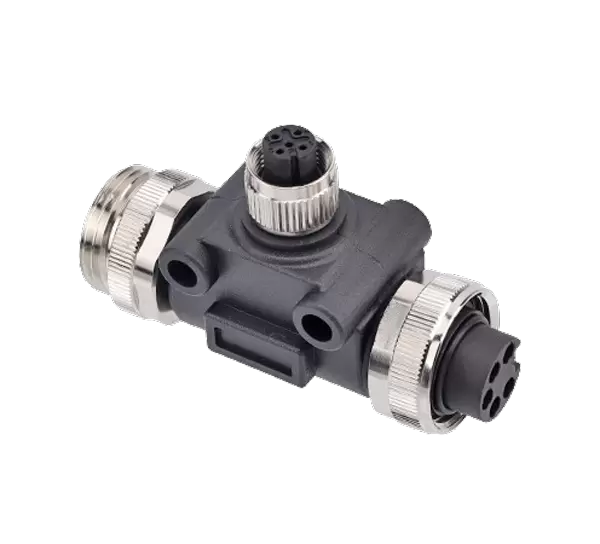

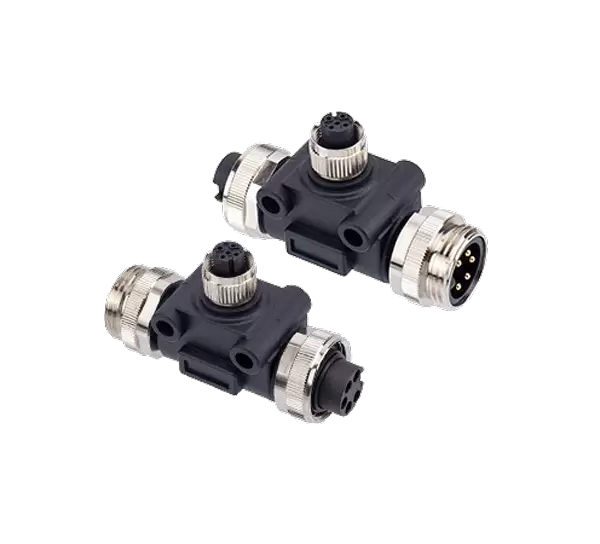

Главная / Продукты / Круговой разъем / 7/8 / Переходник Т-образного типа 7/8 (7/8-M12, PSS)
7/8
Разъем европейского стандарта серии 7/8 Тип конструкции: Т-образный адаптер 7/8 на M12 Тип интерфейса: Тип PSS Количество контактов: 3, 4, 5 контактов Экран: Нет Сертификация: CE, RoHS, UL,
Информация о продукте
MECHANICAL PARAMETERS
МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ
| Материал корпуса: | Никелированная латунь/никелированный цинковый сплав/PA+GF |
| Материал изолятора: | ПА+ГФ/ТПУ |
| Уплотнительный материал: | Эпоксидная смола/резина |
| Контактный материал: | Латунь/Фосфористая медь, позолоченная |
| Водонепроницаемый класс: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность: | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Стандарт исполнения: | МЭК 61076-2-101 |

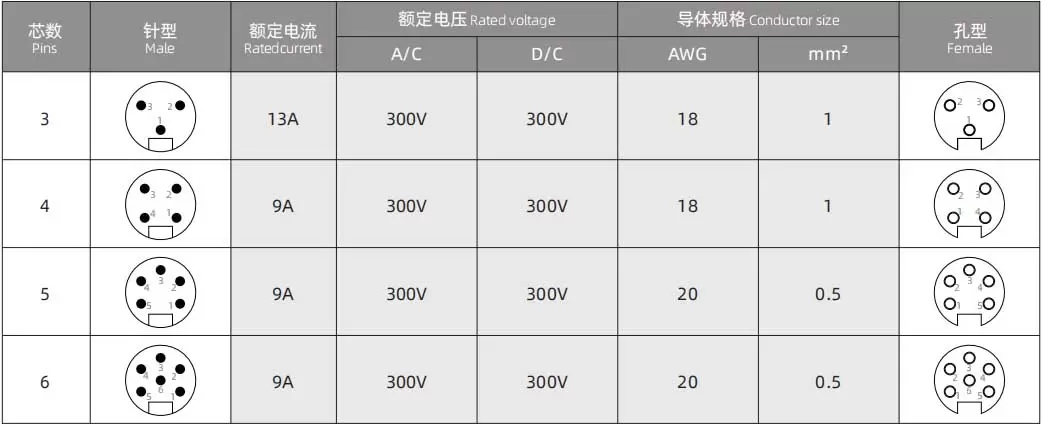

7/8 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Электрическая схема

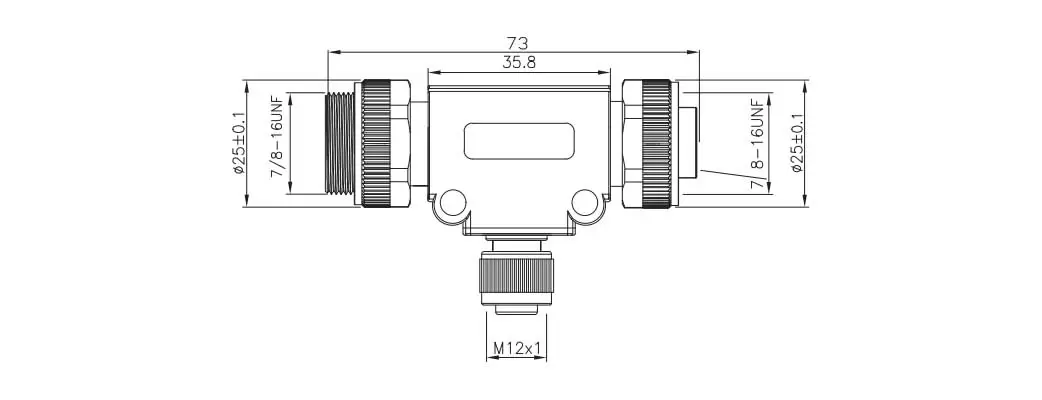

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

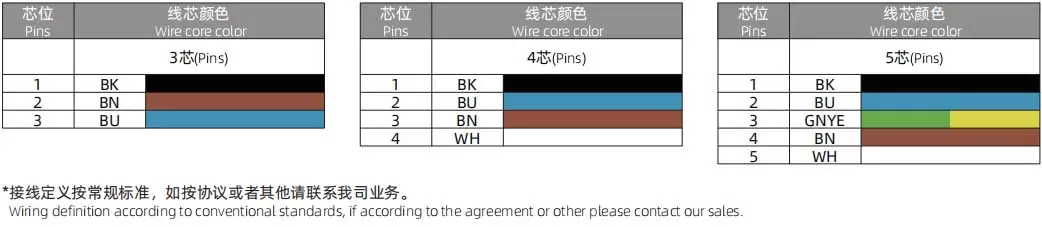

7/8 ОПРЕДЕЛЕНИЕ ПРОВОДОВ
Заказ продукции
| Название продукта | Номер детали. | Булавки | 3D-загрузка | 2D-загрузка |
| Переходник Т-образного типа 7/8 на M12-3-контактный тип A-кода-PSS | 7/8-Т-П3/С3/М12-С3А | 3 | ||
| Переходник Т-образного типа 7/8 на M12-4-контактный тип A-кода-PSS | 7/8-Т-П4/С4/М12-С4А | 4 | ||
| Переходник Т-образного типа 7/8 на M12-5-контактный тип A-Code-PSS | 7/8-Т-П5/С5/М12-С5А | 5 |
|
|
