Штекерное гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)

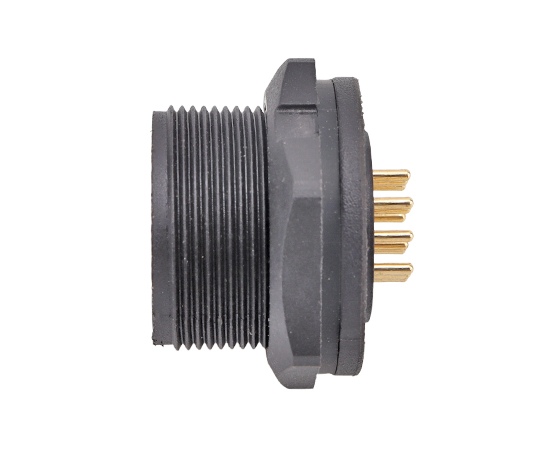

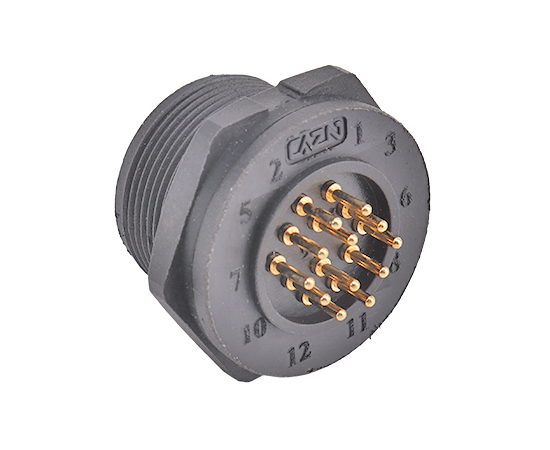

Штекерное гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)

Пластиковый водонепроницаемый разъем : серия E13

13/16"-28UNS винт стандарта США

Тип конструкции: Гнездо для печатной платы с задним креплением

Тип штифта: Мужской

Муфта: Резьбовая (T)

Количество ядер : 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 18 контактов

Способ подключения: печатная плата

Экранированный: Нет

Сертификация: CE, RoHS

Булавки:
2 штифта 3-контактный 4-контактный 5-контактный 6-контактный 7-контактный 8-контактный 9-контактный 10-контактный 12-контактный 14-контактный 18-контактный 2-контактный B-код 3-контактный B-код 4-контактный B-код 8-контактный C-код
Кодекс продавца:
E13T-P2-PPF

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：	Медь позолоченная
Количество контактов:	2-18 контактов, ток: высокий ток, низкий ток и смешанный ток
Муфта:	Резьба (T); Байонет (B)
Путь прекращения:	Печатная плата
Сопротивление изоляции:	2000 мОм
Диаметр кабеля:	6,0мм~10,0мм
Долговечность：	≥500 циклов
Применимая температура:	-40 ℃ ~ +105 ℃
Степень водонепроницаемости:	IP67，IP68
Размер винта:	13/16"-28UNS

E13 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

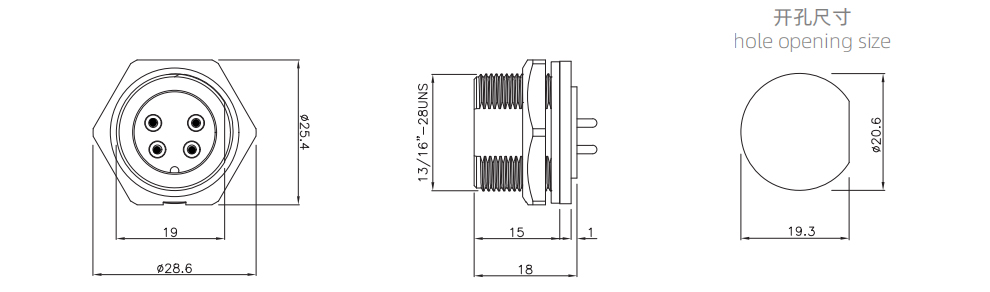

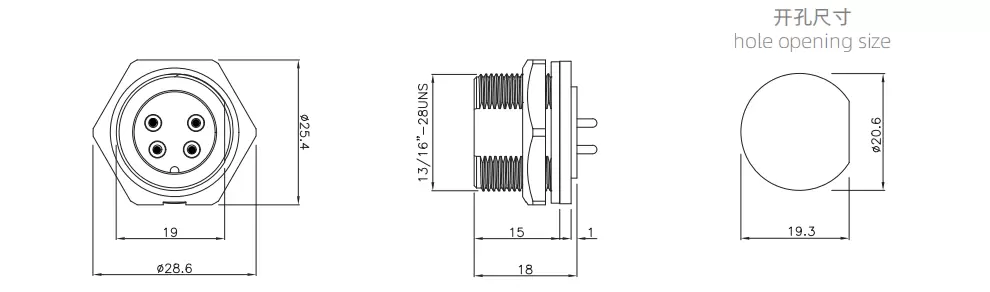

ЧЕРТЕЖ РАЗМЕРОВ

РАСПОЛОЖЕНИЕ ШТЫРЕЙ ПЕЧАТНОЙ ПЛАТЫ E13

Заказ продукции

Название продукта	Номинальное напряжение	Номинальный ток	Номер детали	Булавки	3D-загрузка	2D-загрузка
Штекерное гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	125В	20А	E13T-P2-PPF	2
Штекерное гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	125В	20А	E13T-P3-PPF	3
Штекерное гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	125В	10А	E13T-P4-PPF	4
Штекерное гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	125В	10А	E13T-P5-PPF	5
Штекерное гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	125В	10А	E13T-P6-PPF	6
Штекерное гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	60В	5А	E13T-P7-PPF	7
Штекерное гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	60В	5А	E13T-P8-PPF	8
Штекерное гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	60В	5А	E13T-P9-PPF	9
Штекерное гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	60В	5А	E13T-P10-PPF	10
Штекерное гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	60В	5А	E13T-P12-PPF	12
Штекерное гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	60В	5А	E13T-P14-PPF	14
Штекерное гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	30В	2А	E13T-P18-PPF	18
Штекерное гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	300В	20А	E13T-P2B-PPF	2Б
Штекерное гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	300В	20А	E13T-P3B-PPF	3Б
Штекерное гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	300В	20А	E13T-P4B-PPF	4Б
Штекерное гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	125+30В	15+2А	E13T-P4C-PPF	8С
