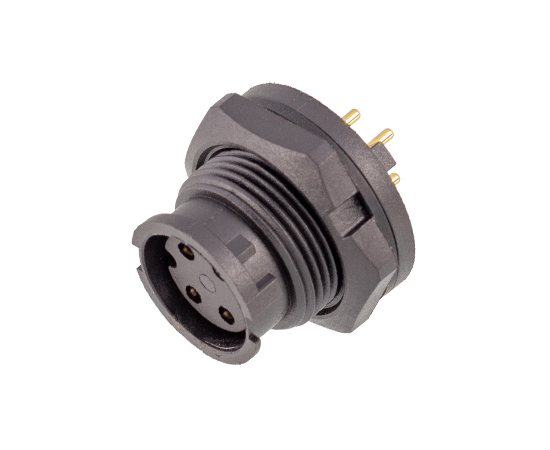

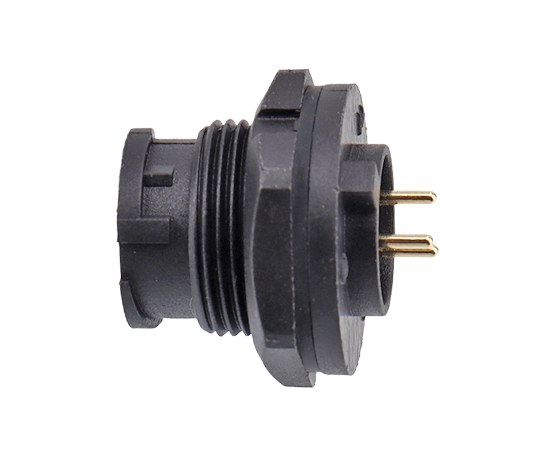

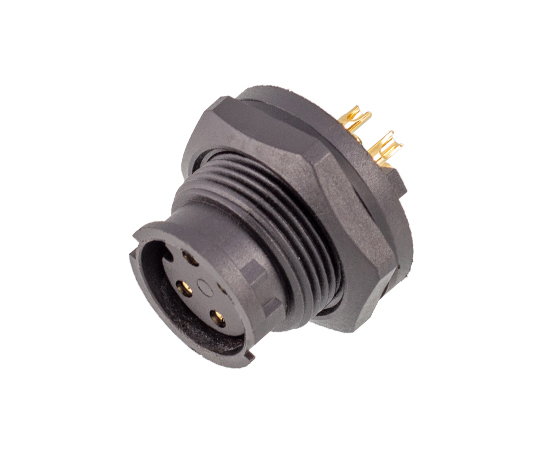

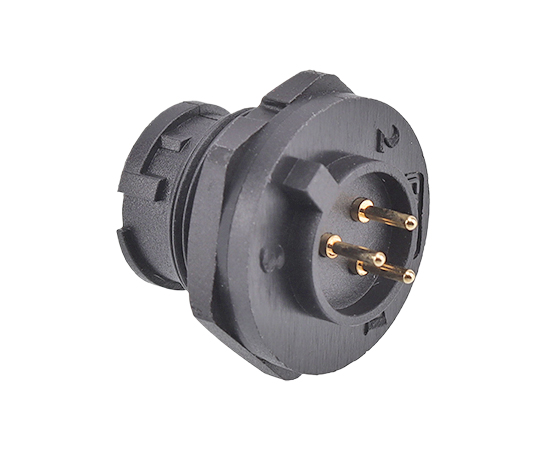

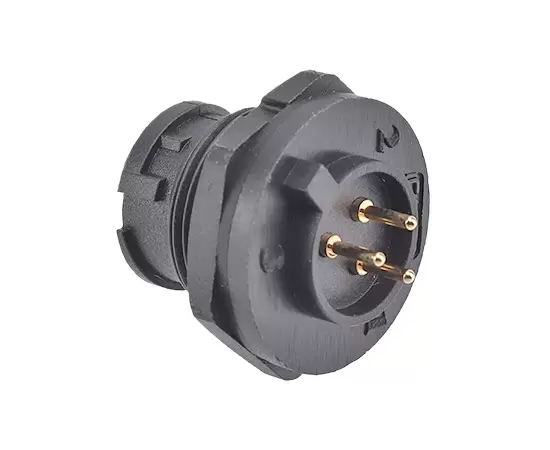

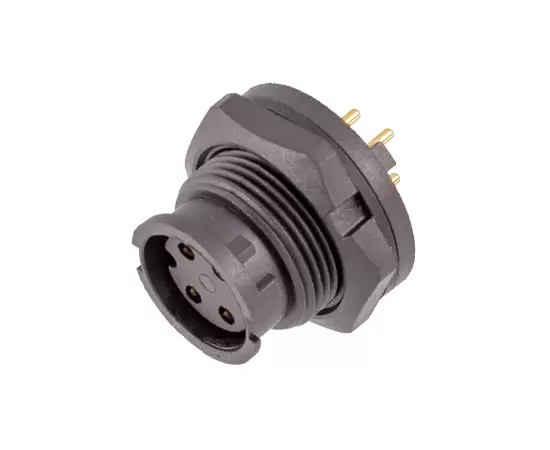

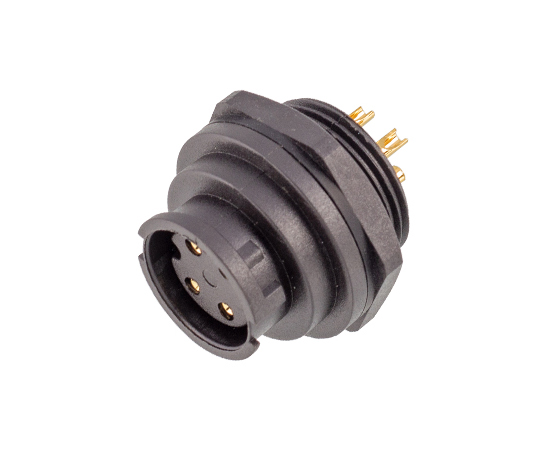

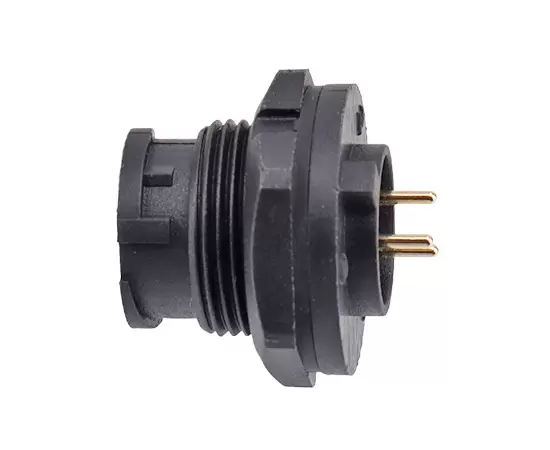

E10 гнездо для печатной платы с задним креплением (байонет)

E10 гнездо для печатной платы с задним креплением (байонет)

Пластиковый водонепроницаемый разъем : серия E10

5/8 "-27UNS винт стандарта США

Тип конструкции: Гнездо для печатной платы с задним креплением

Тип штифта: женский

Соединение: Байонетное (B)

Количество ядер: 2, 3, 4, 5, 6, 7, 8 контактов

Способ подключения: печатная плата

Экранированный: Нет

Булавки:
2 штифта 3-контактный 4-контактный 5-контактный 6-контактный 7-контактный 8-контактный 2-контактный B-код 3-контактный B-код 4-контактный B-код
Кодекс продавца:
E10B-S2-PPF

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：	Латунь/Фосфорная медь позолоченная
Количество контактов:	2-12 контактов, ток: высокий и низкий ток
Муфта:	Резьба (T); Байонет (B)
Путь прекращения:	Печатная плата
Сопротивление изоляции:	2000 мОм
Диаметр кабеля:	4,0мм~8,0мм
Долговечность：	≥500 циклов
Применимая температура:	-40 ℃ ~ +105 ℃
Степень водонепроницаемости:	IP67，IP68
Размер винта:	5/8"-27UNS

E10 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

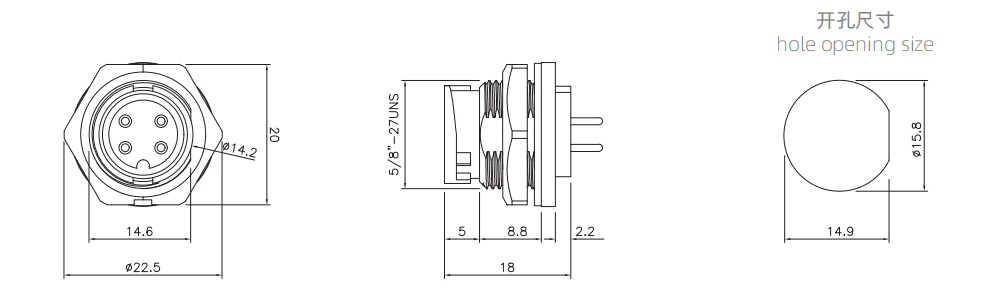

ЧЕРТЕЖ РАЗМЕРОВ

РАСПОЛОЖЕНИЕ ШТЫРЕЙ ПЕЧАТНОЙ ПЛАТЫ E10

Заказ продукции

Название продукта	Номинальное напряжение	Номинальный ток	Номер детали	Булавки	3D-загрузка	2D-загрузка
E10 гнездо для печатной платы с задним креплением (байонет)	60В	5А	E10B-S2-PPF	2
E10 гнездо для печатной платы с задним креплением (байонет)	60В	5А	E10B-S3-PPF	3
E10 гнездо для печатной платы с задним креплением (байонет)	60В	5А	E10B-S4-PPF	4
E10 гнездо для печатной платы с задним креплением (байонет)	60В	5А	E10B-S5-PPF	5
E10 гнездо для печатной платы с задним креплением (байонет)	60В	5А	E10B-S6-PPF	6
E10 гнездо для печатной платы с задним креплением (байонет)	60В	5А	E10B-S7-PPF	7
E10 гнездо для печатной платы с задним креплением (байонет)	60В	5А	E10B-S8-PPF	8
E10 гнездо для печатной платы с задним креплением (байонет)	300В	10А	E10B-S2B-PPF	2Б
E10 гнездо для печатной платы с задним креплением (байонет)	300В	10А	E10B-S3B-PPF	3Б
E10 гнездо для печатной платы с задним креплением (байонет)	300В	10А	E10B-S4B-PPF	4Б
E10 гнездо для печатной платы с задним креплением (байонет)	125В	10А	E10B-S2C-PPF	2С
E10 гнездо для печатной платы с задним креплением (байонет)	125В	10А	E10B-S3C-PPF	3С
E10 гнездо для печатной платы с задним креплением (байонет)	125В	10А	E10B-S4C-PPF	4С
