E13 PCB монтируется сзади гнездо (байонет)

Главная / Продукты / Кабельный разъём типа E / E13 / Сокет (штык) / Гнездо E13 для монтажа на заднюю панель печатной платы (байонетное)

ПРОДУКТОВЫЙ ЦЕНТР

Сокет (штык)

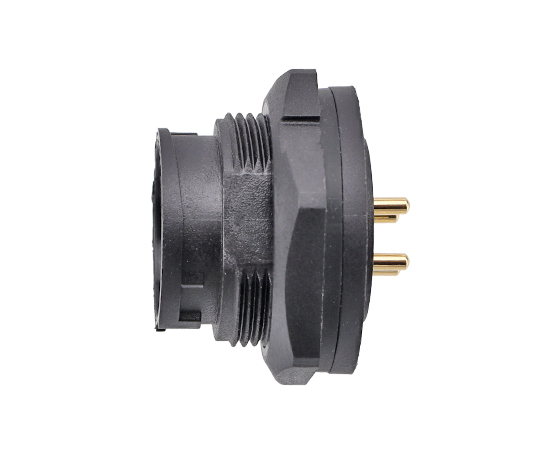

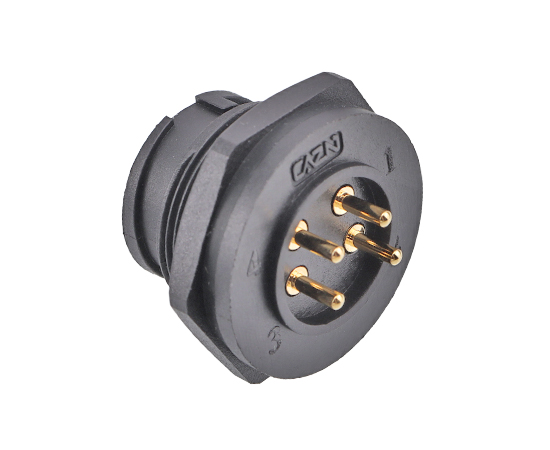

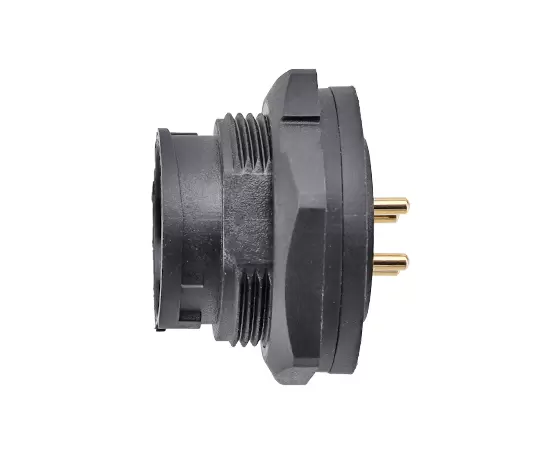

Гнездо E13 для монтажа на заднюю панель печатной платы (байонетное)

Гнездо E13 для монтажа на заднюю панель печатной платы (байонетное)

Пластиковый водонепроницаемый разъем : серия E13

13/16"-28UNS винт стандарта США

Тип конструкции: Гнездо для печатной платы с задним креплением

Тип штифта: женский

Соединение: Байонетное (B)

Количество ядер : 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 18 контактов

Способ подключения: печатная плата

Экранированный: Нет

Сертификация: CE, RoHS

Булавки:
2 штифта 3-контактный 4-контактный 5-контактный 6-контактный 7-контактный 8-контактный 9-контактный 10-контактный 12-контактный 14-контактный 18-контактный 2-контактный B-код 3-контактный B-код 4-контактный B-код 8-контактный C-код
Кодекс продавца:
E13B-S2-PPF

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：	Медь позолоченная
Количество контактов:	2-18 контактов, ток: высокий ток, низкий ток и смешанный ток
Муфта:	Резьба (T); Байонет (B)
Путь прекращения:	Печатная плата
Сопротивление изоляции:	2000 мОм
Диаметр кабеля:	6,0мм~10,0мм
Долговечность：	≥500 циклов
Применимая температура:	-40 ℃ ~ +105 ℃
Степень водонепроницаемости:	IP67，IP68
Размер винта:	13/16"-28UNS

E13 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

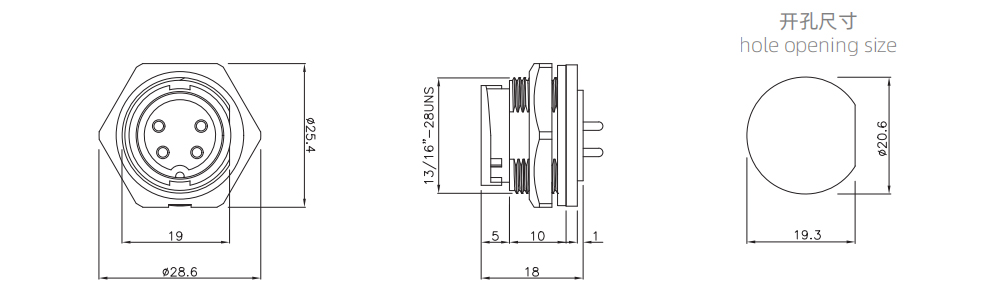

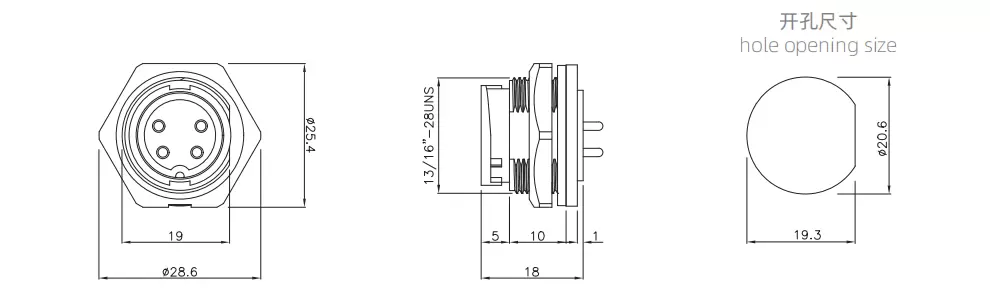

ЧЕРТЕЖ РАЗМЕРОВ

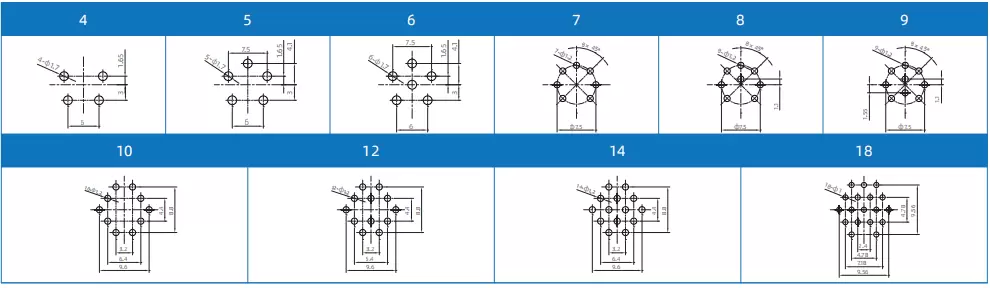

РАСПОЛОЖЕНИЕ ШТЫРЕЙ ПЕЧАТНОЙ ПЛАТЫ E13

Заказ продукции

Название продукта	Номинальное напряжение	Номинальный ток	Номер детали	Булавки	3D-загрузка	2D-загрузка
Гнездо E13 для монтажа на заднюю панель печатной платы (байонетное)	125В	20А	E13B-S2-PPF	2
E13 PCB монтируется сзади гнездо ( байонет )	125В	20А	E13B-S3-PPF	3
E13 PCB монтируется сзади гнездо ( байонет )	125В	10А	E13B-S4-PPF	4
E13 PCB монтируется сзади гнездо ( байонет )	125В	10А	E13B-S5-PPF	5
E13 PCB монтируется сзади гнездо ( байонет )	125В	10А	E13B-S6-PPF	6
E13 PCB монтируется сзади гнездо ( байонет )	60В	5А	E13B-S7-PPF	7
E13 PCB монтируется сзади гнездо ( байонет )	60В	5А	E13B-S8-PPF	8
E13 PCB монтируется сзади гнездо ( байонет )	60В	5А	E13B-S9-PPF	9
E13 PCB монтируется сзади гнездо ( байонет )	60В	5А	E13B-S10-PPF	10
E13 PCB монтируется сзади гнездо ( байонет )	60В	5А	E13B-S12-PPF	12
E13 PCB монтируется сзади гнездо ( байонет )	60В	5А	E13B-S14-PPF	14
E13 PCB монтируется сзади гнездо ( байонет )	30В	2А	E13B-S18-PPF	18
E13 PCB монтируется сзади гнездо ( байонет )	300В	20А	E13B-S2B-PPF	2Б
E13 PCB монтируется сзади гнездо ( байонет )	300В	20А	E13B-S3B-PPF	3Б
E13 PCB монтируется сзади гнездо ( байонет )	300В	20А	E13B-S4B-PPF	4Б
