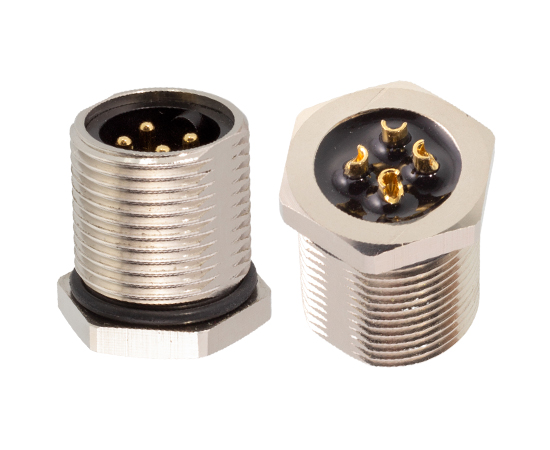

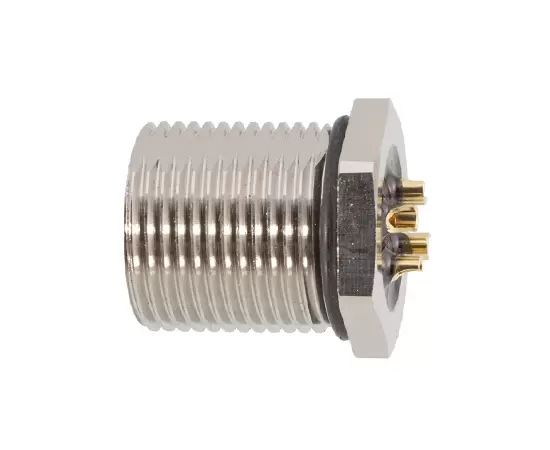

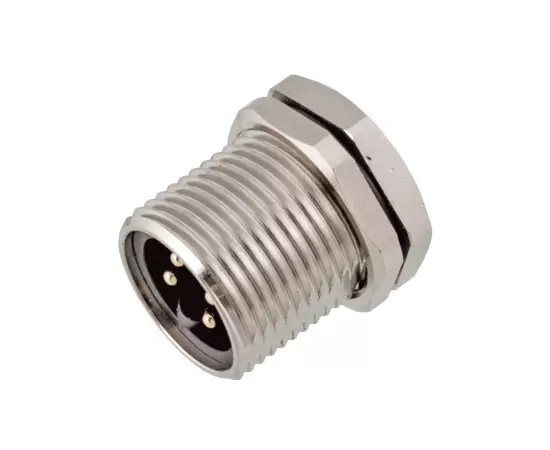

Главная / Продукты / Круговой разъем / 7/8 / Задняя гнезда / 7/8 штекерное гнездо с задним креплением (пайка, винт 7/8-16UHF)
Задняя гнезда
Разъем европейского стандарта: серия 7/8
Тип конструкции: Гнездо с задним креплением
Метод соединения: Пайка
Тип штифта: Мужской
Количество контактов: 3, 4, 5, 6 штырьков
Материал кабеля: Одиночные провода
Экранированный: Нет
Длина кабеля: 10 см/20 см/30 см (настраивается)
Сертификация: CE, RoHS, UL
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная/Цинковый сплав никелированный/ПА |
| Материал изолятора: | ПА/ТПУ |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Прочность: | ≥ 500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Исполнительный стандарт： | МЭК 61076-2-101 |
7/8 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Электрическая схема

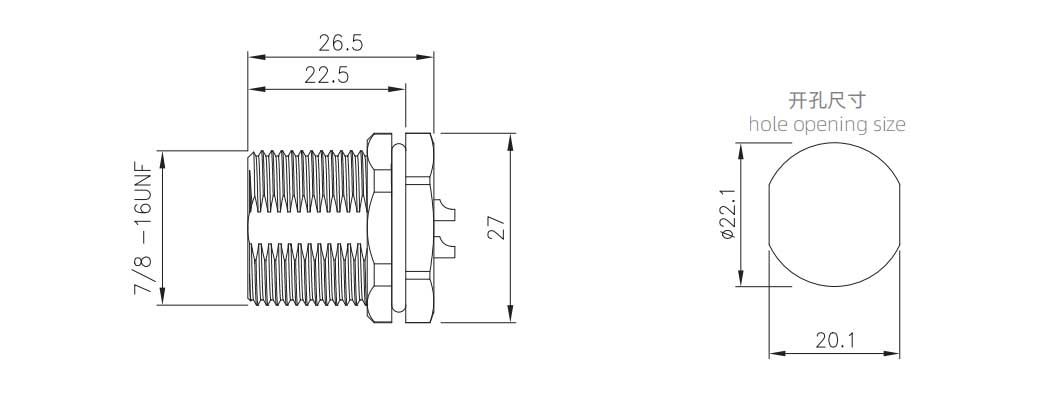

ЧЕРТЕЖ РАЗМЕРОВ
ОПРЕДЕЛЕНИЕ ПРОВОДА
Заказ продукции
| Название продукта | Номер продукта. Неэкранированный | Булавки | 3D-загрузка | 2D-загрузка |
| 7/8 штекерный разъем с задним креплением (пайка, винт 7/8-16UHF) | 7/8-P3-GWF7V8 | 3 | ||
| 7/8 штекерный разъем с задним креплением (пайка, винт 7/8-16UHF) | 7/8-P4- GWF7V8 | 4 | ||
| 7/8 штекерный разъем с задним креплением (пайка, винт 7/8-16UHF) | 7/8-P5- GWF7V8 | 5 | ||
| 7/8 штекерный разъем с задним креплением (пайка, винт 7/8-16UHF) | 7/8-P6- GWF7V8 | 6 |
