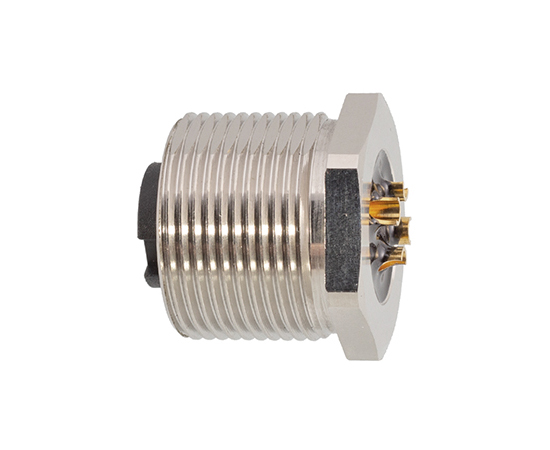

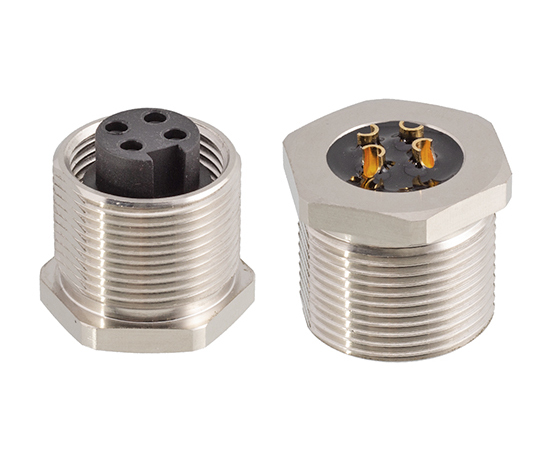

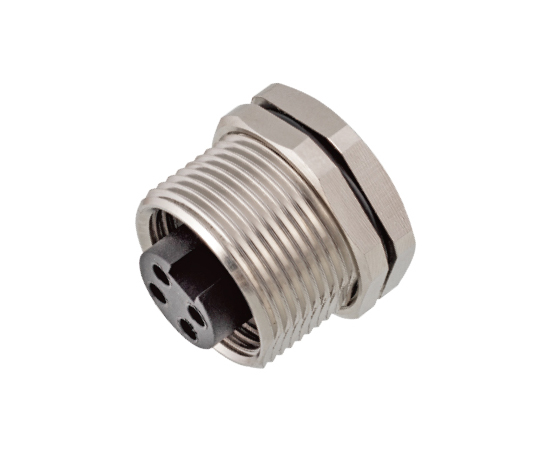

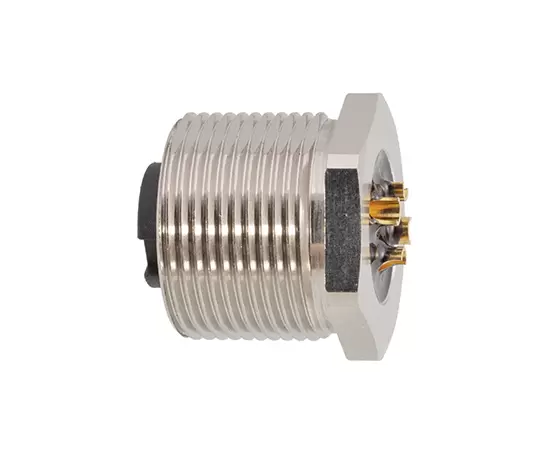

7/8 Женское заднее крепление (припоя, винт M26x1.5)

Главная / Продукты / Круговой разъем / 7/8 / Задняя гнезда / 7/8 Женское спинное крепление (припоя, винт M26x1.5)

ПРОДУКТОВЫЙ ЦЕНТР

Задняя гнезда

7/8 Женское спинное крепление (припоя, винт M26x1.5)

7/8 Женское спинное крепление (припоя, винт M26x1.5)

Европейский стандартный разъем: серия 7/8

Тип структуры:

Метод соединения: припой

Тип булавки: самка

Номер контактов: 3, 4, 5, 6 булавок

Кабельный материал: отдельные провода

Экранированный: нет

Длина кабеля: 10 см/20 см/30 см (настраиваемое)

Сертификация: CE, ROHS, UL

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Материал раковины ：	Латунные никелированные/цинковые сплавные сплавы.
Материал изолятора:	PA/TPU
Запечатывание материала ：	Эпоксидная смола/резина
Контактный материал ：	Латунь/фосфор медный золото
Водонепроницаемый сорт:	IP65/IP67
Импеданс изоляции:	≥100 МОм
Контактный импеданс:	≤5 МОм
Долговечность:	≥ 500 циклов
Применимая температура:	-25 ℃ ~ +80 ℃
Исполнительный стандарт:	IEC 61076-2-101

7/8 электрические параметры

Электрическая схема

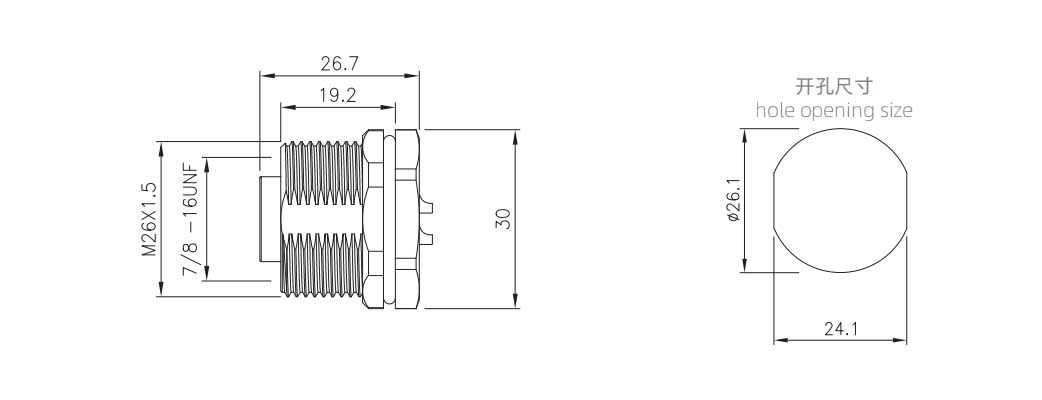

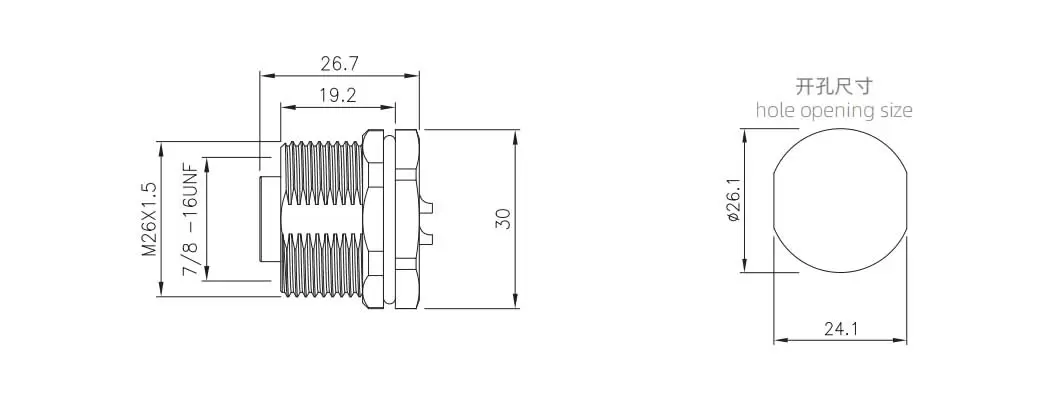

D Imension Bring

Определение провода

Заказ продукции

Название продукта	Продукт № Неэкранированный	Штифт	3D скачать	2d скачать

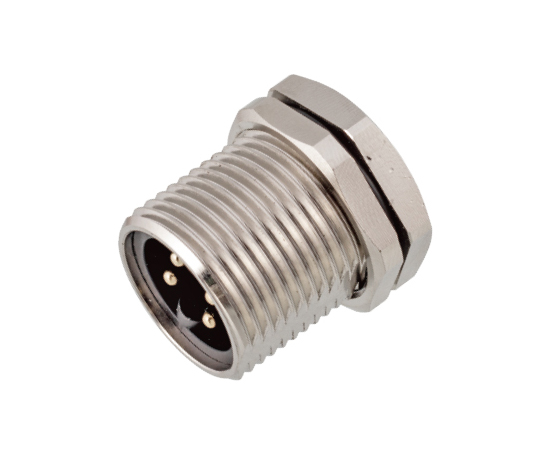

7/8 мужского заднего крепления (припоя, винт M26x1.5)	7/8-S3-GWFM26	3
7/8 мужского заднего крепления (припоя, винт M26x1.5 )	7/8-S4- GWFM26	4
7/8 мужского заднего крепления (припоя, винт M26x1.5 )	7/8-S5- GWFM26	5
7/8 мужского заднего крепления (припоя, винт M26x1.5 )	7/8-S6- GWFM26	6
