E10 гнездо для пайки спереди (резьбовое)

Главная / Продукты / Кабельный разъём типа E / E10 / Гнезда (резьба) / Гнездо E10 для пайки спереди (резьбовое)

ПРОДУКТОВЫЙ ЦЕНТР

Гнезда (резьба)

Гнездо E10 для пайки спереди (резьбовое)

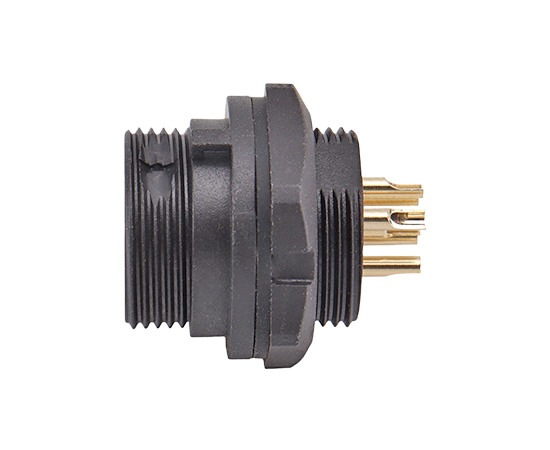

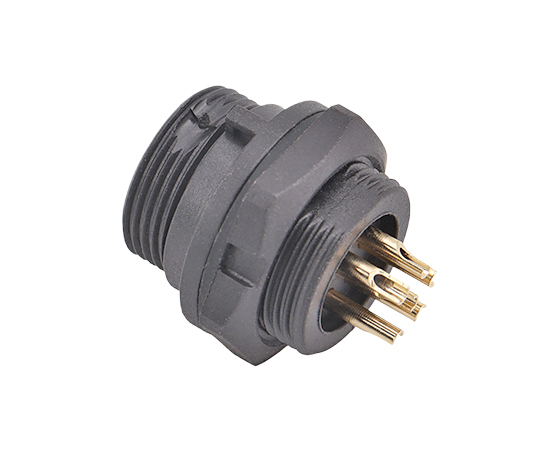

Гнездо E10 для пайки спереди (резьбовое)

Пластиковый водонепроницаемый разъем : серия E10

5/8 "-27UNS винт стандарта США

Тип конструкции: Передняя розетка

Тип штифта: женский

Муфта: Резьбовая (T)

Количество ядер : 2, 3, 4, 5, 6, 7, 8 контактов

Способ подключения: пайка

Экранированный: Нет

Булавки:
2 штифта 3-контактный 4-контактный 5-контактный 6-контактный 7-контактный 8-контактный 2-контактный B-код 3-контактный B-код 4-контактный B-код
Кодекс продавца:
E10T-S2-PWB

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：	Латунь/Фосфорная медь позолоченная
Количество контактов:	2-12 контактов, ток: высокий и низкий ток
Муфта:	Резьба (T); Байонет (B)
Путь прекращения:	Припой
Сопротивление изоляции:	2000 мОм
Диаметр кабеля:	4,0мм~8,0мм
Долговечность：	≥500 циклов
Применимая температура:	-40 ℃ ~ +105 ℃
Степень водонепроницаемости:	IP67，IP68
Размер винта:	5/8"-27UNS

E10 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

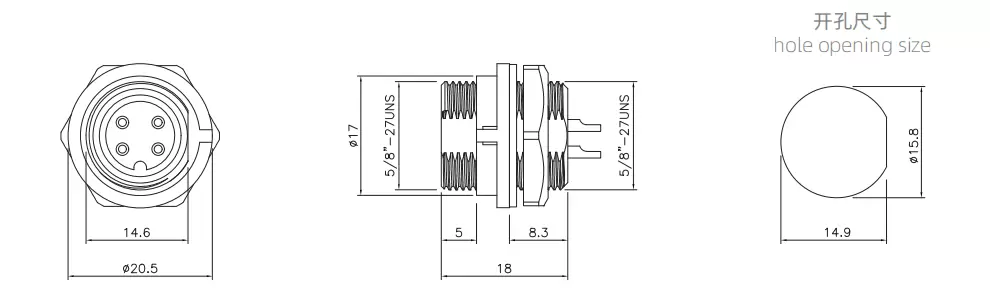

ЧЕРТЕЖ РАЗМЕРОВ

Заказ продукции

Название продукта	Номинальное напряжение	Номинальный ток	Номер детали	Булавки	3D-загрузка	2D-загрузка
Гнездо E10 для пайки спереди (резьбовое)	60В	5А	E10T-S2-PWB	2
Гнездо E10 для пайки спереди (резьбовое)	60В	5А	E10T-S3-PWB	3
Гнездо E10 для пайки спереди (резьбовое)	60В	5А	E10T-S4-PWB	4
Гнездо E10 для пайки спереди (резьбовое)	60В	5А	E10T-S5-PWB	5
Гнездо E10 для пайки спереди (резьбовое)	60В	5А	E10T-S6-PWB	6
Гнездо E10 для пайки спереди (резьбовое)	60В	5А	E10T-S7-PWB	7
Гнездо E10 для пайки спереди (резьбовое)	60В	5А	E10T-S8-PWB	8
Гнездо E10 для пайки спереди (резьбовое)	300В	10А	E10T-S2B-PWB	2Б
Гнездо E10 для пайки спереди (резьбовое)	300В	10А	E10T-S3B-PWB	3Б
Гнездо E10 для пайки спереди (резьбовое)	300В	10А	E10T-S4B-PWB	4Б
Гнездо E10 для пайки спереди (резьбовое)	125В	10А	E10T-S2C-PWB	2С
Гнездо E10 для пайки спереди (резьбовое)	125В	10А	E10T-S3C-PWB	3С
Гнездо E10 для пайки спереди (резьбовое)	125В	10А	E10T-S4C-PWB	4С
