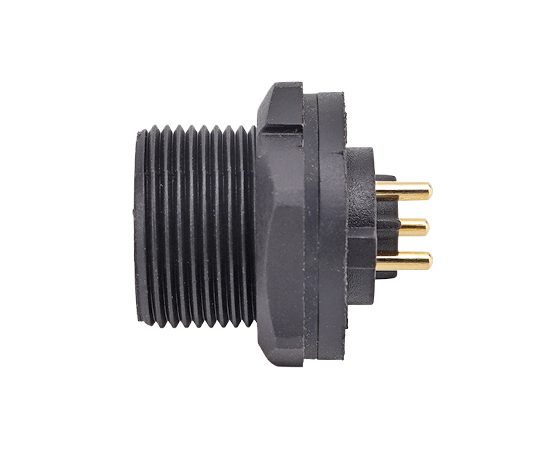

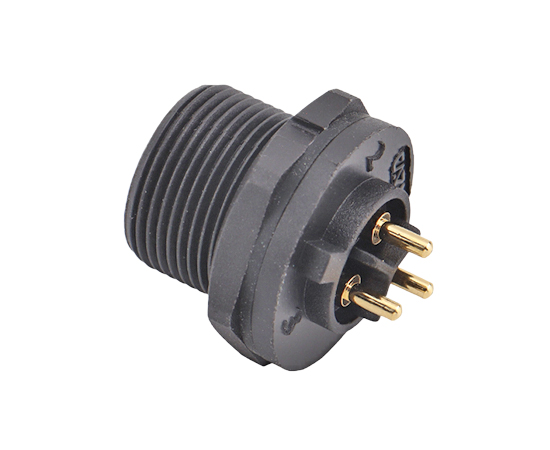

E10 Мужской разъем для задней установки на печатную плату (резьбовой)

Главная / Продукты / Кабельный разъём типа E / E10 / Гнезда (резьба) / E10 Мужской разъем для задней установки на печатную плату (резьбовой)

ПРОДУКТОВЫЙ ЦЕНТР

Гнезда (резьба)

E10 Мужской разъем для задней установки на печатную плату (резьбовой)

E10 Мужской разъем для задней установки на печатную плату (резьбовой)

Пластиковый водонепроницаемый разъем : серия E10

5/8 "-27UNS винт стандарта США

Тип конструкции: Гнездо для печатной платы с задним креплением

Тип штифта: Мужской

Муфта: Резьбовая (T)

Количество ядер : 2, 3, 4, 5, 6, 7, 8, 10, 12 контактов

Способ подключения: печатная плата

Экранированный: Нет

Булавки:
2 штифта 3-контактный 4-контактный 5-контактный 6-контактный 7-контактный 8-контактный 10-контактный 12-контактный 2-контактный B-код 3-контактный B-код 4-контактный B-код
Кодекс продавца:
E10T-P2-PPF

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：	Латунь/Фосфорная медь позолоченная
Количество контактов:	2-12 контактов, ток: высокий и низкий ток
Муфта:	Резьба (T); Байонет (B)
Путь прекращения:	Печатная плата
Сопротивление изоляции:	2000 мОм
Диаметр кабеля:	4,0мм~8,0мм
Долговечность：	≥500 циклов
Применимая температура:	-40 ℃ ~ +105 ℃
Степень водонепроницаемости:	IP67，IP68
Размер винта:	5/8"-27UNS

E10 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

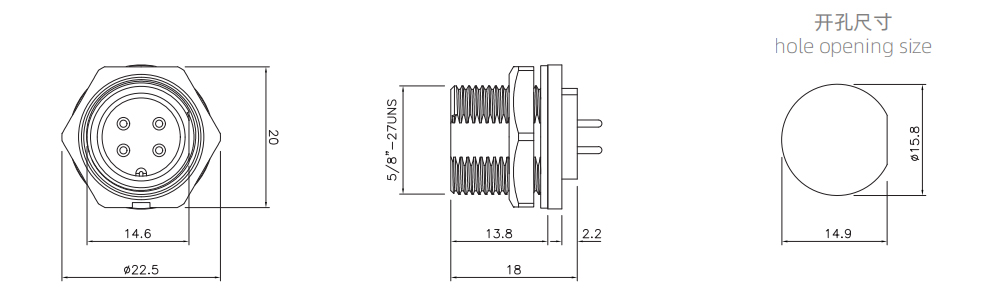

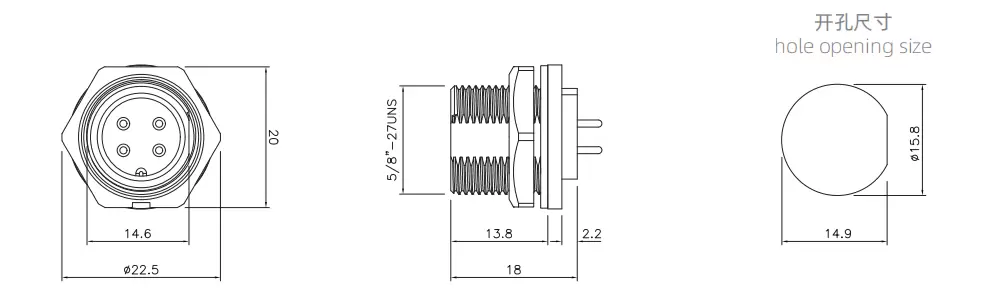

ЧЕРТЕЖ РАЗМЕРОВ

РАСПОЛОЖЕНИЕ ШТЫРЕЙ ПЕЧАТНОЙ ПЛАТЫ E10

Заказ продукции

Название продукта	Номинальное напряжение	Номинальный ток	Номер детали	Булавки	3D-загрузка	2D-загрузка
E10 Мужской разъем для задней установки на печатную плату (резьбовой)	60В	5А	E10T-P2-PPF	2
E10 Мужской разъем для задней установки на печатную плату (резьбовой)	60В	5А	E10T-P3-PPF	3
E10 Мужской разъем для задней установки на печатную плату (резьбовой)	60В	5А	E10T-P4-PPF	4
E10 Мужской разъем для задней установки на печатную плату (резьбовой)	60В	5А	E10T-P5-PPF	5
E10 Мужской разъем для задней установки на печатную плату (резьбовой)	60В	5А	E10T-P6-PPF	6
E10 Мужской разъем для задней установки на печатную плату (резьбовой)	60В	5А	E10T-P7-PPF	7
E10 Мужской разъем для задней установки на печатную плату (резьбовой)	60В	5А	E10T-P8-PPF	8
E10 Мужской разъем для задней установки на печатную плату (резьбовой)	30В	2А	E10T-P10-PPF	10
E10 Мужской разъем для задней установки на печатную плату (резьбовой)	30В	2А	E10T-P12-PPF	12
E10 Мужской разъем для задней установки на печатную плату (резьбовой)	300В	10А	E10T-P2B-PPF	2Б
E10 Мужской разъем для задней установки на печатную плату (резьбовой)	300В	10А	E10T-P3B-PPF	3Б
E10 Мужской разъем для задней установки на печатную плату (резьбовой)	300В	10А	E10T-P4B-PPF	4Б
E10 Мужской разъем для задней установки на печатную плату (резьбовой)	125В	10А	E10T-P2C-PPF	2С
E10 Мужской разъем для задней установки на печатную плату (резьбовой)	125В	10А	E10T-P3C-PPF	3С
E10 Мужской разъем для задней установки на печатную плату (резьбовой)	125В	10А	E10T-P4C-PPF	4С
