EDB3 сокет

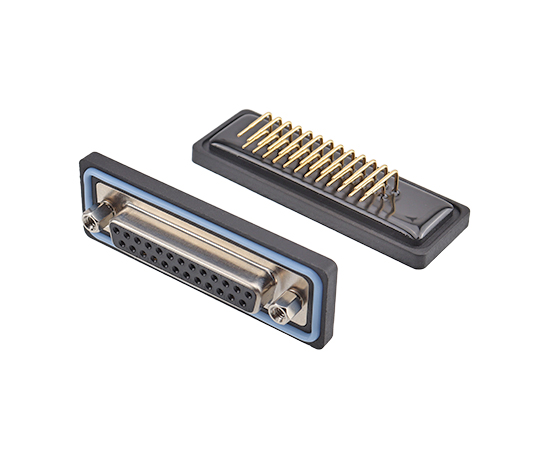

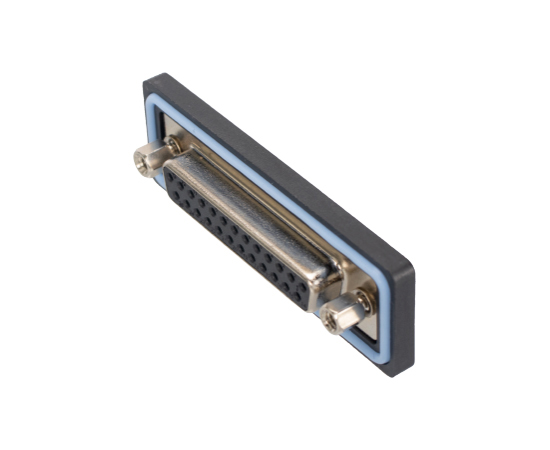

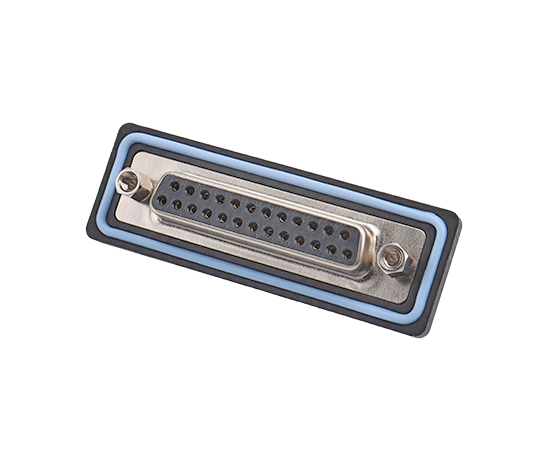

Женский розетка с EDB3-углом (PCB)

Пластиковый водонепроницаемый разъем ： Серия EDB

Тип структуры: угловая женская розетка

Пол: женщина

Завершение: печатная плата

Количество ядер: 25, 44H, 5W5, 9W4, 13W3, 17W2, 21W1 PINS

ЭКСЕТИРОВАН: Да/Нет

Сертификация: CE 、 Rohs

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Оцененный ток:	10a/20a/30a/40a
Оцененное напряжение ：	1000 В.
Противостоять напряжению ：	500 В.
Сопротивление изоляции:	5000 МОм
Сопротивление контакта:	10 МОм
Потягивание и отключение силы:	Продукты соответствуют IEC60807-3
Связанная с проводкой ：	8 мм ~ 14 мм
Долговечность:	≥500 (циклы)
Применимая температура:	55 ℃ ~ +105 ℃
Размер продукта:	Size1, 2, 3, 4 с четырьмя разными размерами оболочки
Водонепроницаемая оценка:	IP65/IP67

Электрические параметры

Электрическая схема

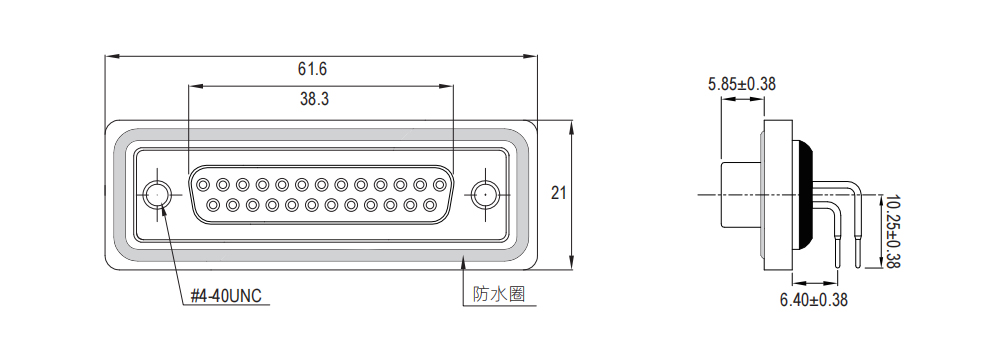

D Imension Bring

Заказ продукции

Название продукта	Штифт	Макс пи Проводной датчик	Рейтинг тока	Модель защищен	3D скачать	2d скачать
Женский розетка с EDB3-углом (PCB)	25	20 AWG	5A	E-DB3-F25-ppl-N
Женский розетка с EDB3-углом (PCB)	44 ч	20 AWG	5A	E-DB3-F44H-PPL-N
Женский розетка с EDB3-углом (PCB)	5W5	10 AWG	20А	E-DB3-F5W5-ppl10-N
Женский розетка с EDB3-углом (PCB)	9W4	10 AWG	20А	E-DB3-F9W4- PPL10-N
Женский розетка с EDB3-углом (PCB)	13W3	10 AWG	20А	E-DB3-F13W3- PPL10-N
Женский розетка с EDB3-углом (PCB)	17w2	10 AWG	20А	E-DB3-F17W2- PPL10-N
Женский розетка с EDB3-углом (PCB)	21W1	10 AWG	20А	E-DB3-F21W1- PPL10-N

*Если необходимо заказать другую коллокацию или проволоку, проконсультируйтесь с обслуживанием клиентов
