EDB3 Straight Женская розетка припоя | CANSN Поставщик

Главная / Продукты / E Connector / E-DB / EDB3 сокет / EDB3-Straight Женская розетка (припой)

ПРОДУКТОВЫЙ ЦЕНТР

EDB3 сокет

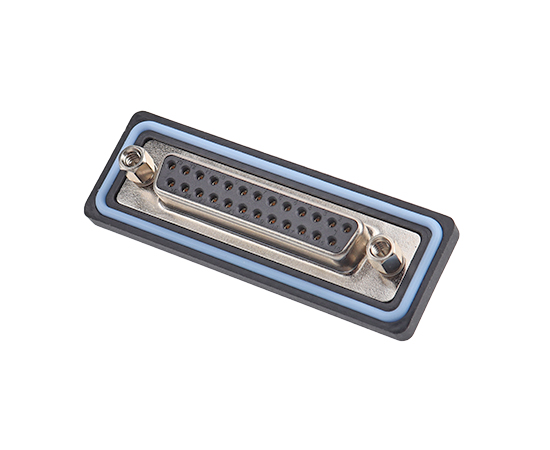

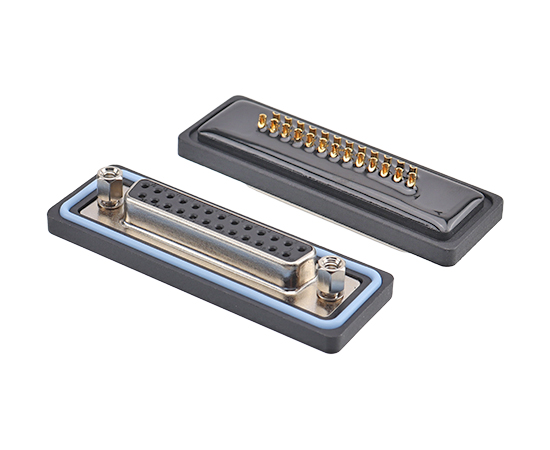

EDB3-Straight Женская розетка (припой)

Пластиковый водонепроницаемый разъем ： Серия EDB

Тип структуры: прямая женская розетка

Пол: женщина

Количество ядер: 25, 44H, 5W5, 9W4, 13W3, 17W2, 21W1 PINS

ЭКСЕТИРОВАН: Да/Нет

Сертификация: CE 、 Rohs

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Оцененный ток:	10a/20a/30a/40a
Оцененное напряжение ：	1000 В.
Противостоять напряжению ：	500 В.
Сопротивление изоляции:	5000 МОм
Сопротивление контакта:	10 МОм
Потягивание и отключение силы:	Продукты соответствуют IEC60807-3
Связанная с проводкой ：	8 мм ~ 14 мм
Долговечность:	≥500 (циклы)
Применимая температура:	55 ℃ ~ +105 ℃
Размер продукта:	Size1, 2, 3, 4 с четырьмя разными размерами оболочки
Водонепроницаемая оценка:	IP65/IP67

Электрические параметры

Электрическая схема

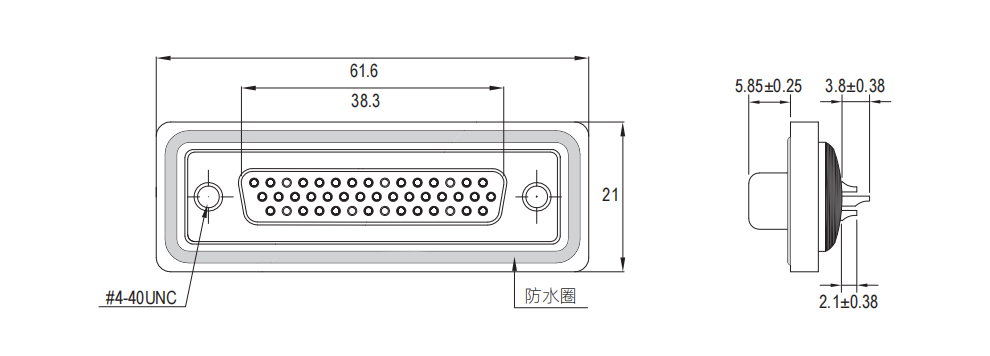

D Imension Bring

Заказ продукции

Название продукта	Штифт	Макс пи Проводной датчик	Рейтинг тока	Модель защищен	3D скачать	2d скачать
EDB3-STRAITE Женский розетка	25	20 AWG	5A	E-DB3-F25-PWA-N
EDB3-STRAITE Женский розетка	44 ч	20 AWG	5A	E-DB3-F44H-PWA-N
EDB3- прямая женская розетка	5W5	10 AWG	20А	E-DB3-F5W5-PWA10-N
EDB3- прямая женская розетка	9W4	10 AWG	20А	E-DB3-F9W4-PWA10-N
EDB3- прямая женская розетка	13W3	10 AWG	20А	E-DB3-F13W3-PWA10-N
EDB3- прямая женская розетка	17w2	10 AWG	20А	E-DB3-F17W2-PWA10-N
EDB3- прямая женская розетка	21W1	10 AWG	20А	E-DB3-F21W1-PWA10-N

*Если необходимо заказать другую коллокацию или проволоку, проконсультируйтесь с обслуживанием клиентов
