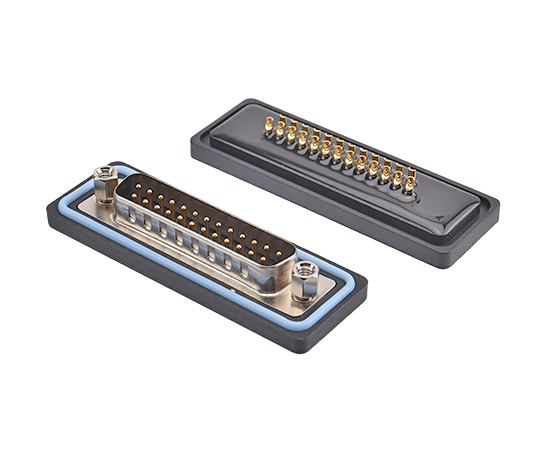

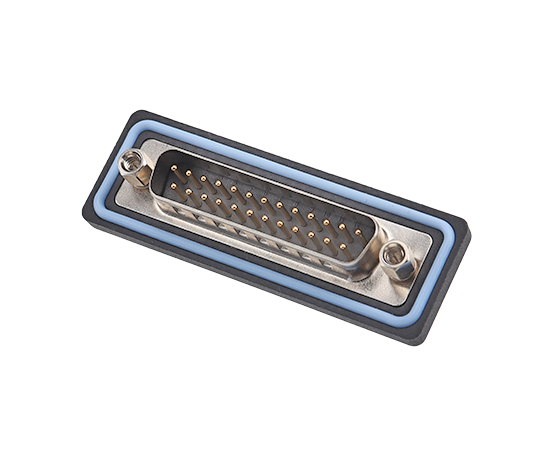

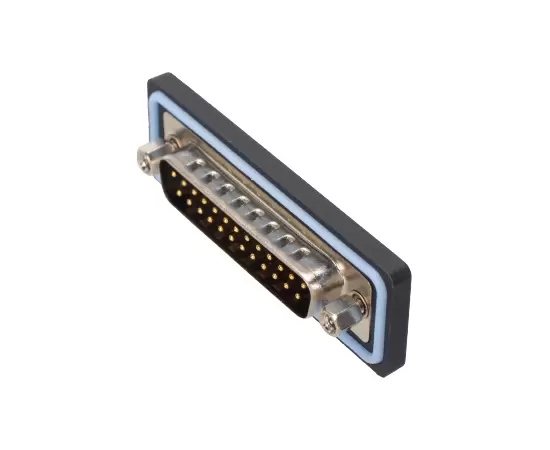

Главная / Продукты / Кабельный разъём типа E / E-DB / EDB3 сокет / EDB3-Прямой штекерный разъем (под пайку)
EDB3 сокет
Пластиковый водонепроницаемый соединитель: серия EDB
Тип конструкции: Прямой штекерный разъем
Пол: Мужской
Количество ядер: 25, 44H, 5W5, 9W4, 13W3, 17W2, 21W1 штырьки
Экранированный: Да/НЕТ
Сертификация: CE, RoHS
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Номинальный ток： | 10А/20А/30А/40А |
| Номинальное напряжение： | 1000 В |
| Выдерживаемое напряжение： | 500 В |
| Сопротивление изоляции： | 5000 МОм |
| Контактное сопротивление： | 10 мОм |
| Сила вытягивания и отсоединения: | Продукция соответствует IEC60807-3 |
| Связанная проводка： | 8мм~14мм |
| Прочность： | ≥500(циклов) |
| Применимая температура: | 55℃ ~ +105℃ |
| Размер продукта： | Размер 1, 2, 3, 4 с четырьмя различными размерами корпуса |
| Степень водонепроницаемости: | IP65/IP67 |
Электрическая схема

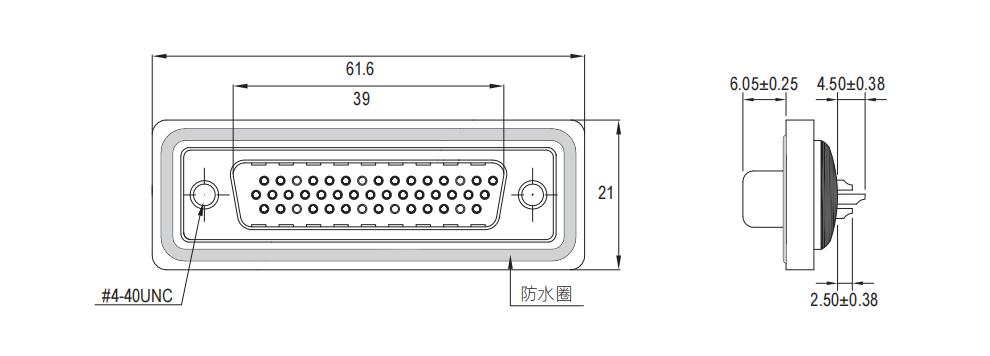

ЧЕРТЕЖ РАЗМЕРОВ
Заказ продукции
| Название продукта | Булавки | Макс Пи Калибр провода | Номинальный ток | Модель-экранированная | 3D-загрузка | 2D-загрузка |
EDB3-Прямой штекерный разъем | 25 | 20 AWG | 5А | E-DB3-M25-PWA-N | ||
EDB3-Прямой штекерный разъем | 44ч | 20 AWG | 5А | E-DB3-M44H-PWA-N | ||
| EDB3- Прямой штекерный разъем | 5W5 | 10 AWG | 20А | E-DB3-M5W5-PWA10-N | ||
| EDB3- Прямой штекерный разъем | 9W4 | 10 AWG | 20А | E-DB3-M9W4-PWA10-N | ||
| EDB3- Прямой штекерный разъем | 13W3 | 10 AWG | 20А | E-DB3-M13W3-PWA10-N | ||
| EDB3- Прямой штекерный разъем | 17W2 | 10 AWG | 20А | E-DB3-M17W2-PWA10-N | ||
| EDB3- Прямой штекерный разъем | 21W1 | 10 AWG | 20А | E-DB3-M21W1-PWA10-N |
*Если вам необходимо заказать другой вариант размещения или провод, обратитесь в службу поддержки клиентов.
