Руководство по выбору соединителя серии CAZN M: выбор правильного решения от M5 до M40

Разъемы серии M являются основой промышленных подключений, но выбор правильного разъема никогда не сводится к выбору большего размера. Настоящая стратегия выбора основана на точном сопоставлении трех ключевых факторов: места для установки, требований к передаче и устойчивости к окружающей среде. Выбор разъема слишком большого размера может увеличить ненужные затраты и занять ценное пространство, а неправильная установка может создать скрытые риски для надежности.

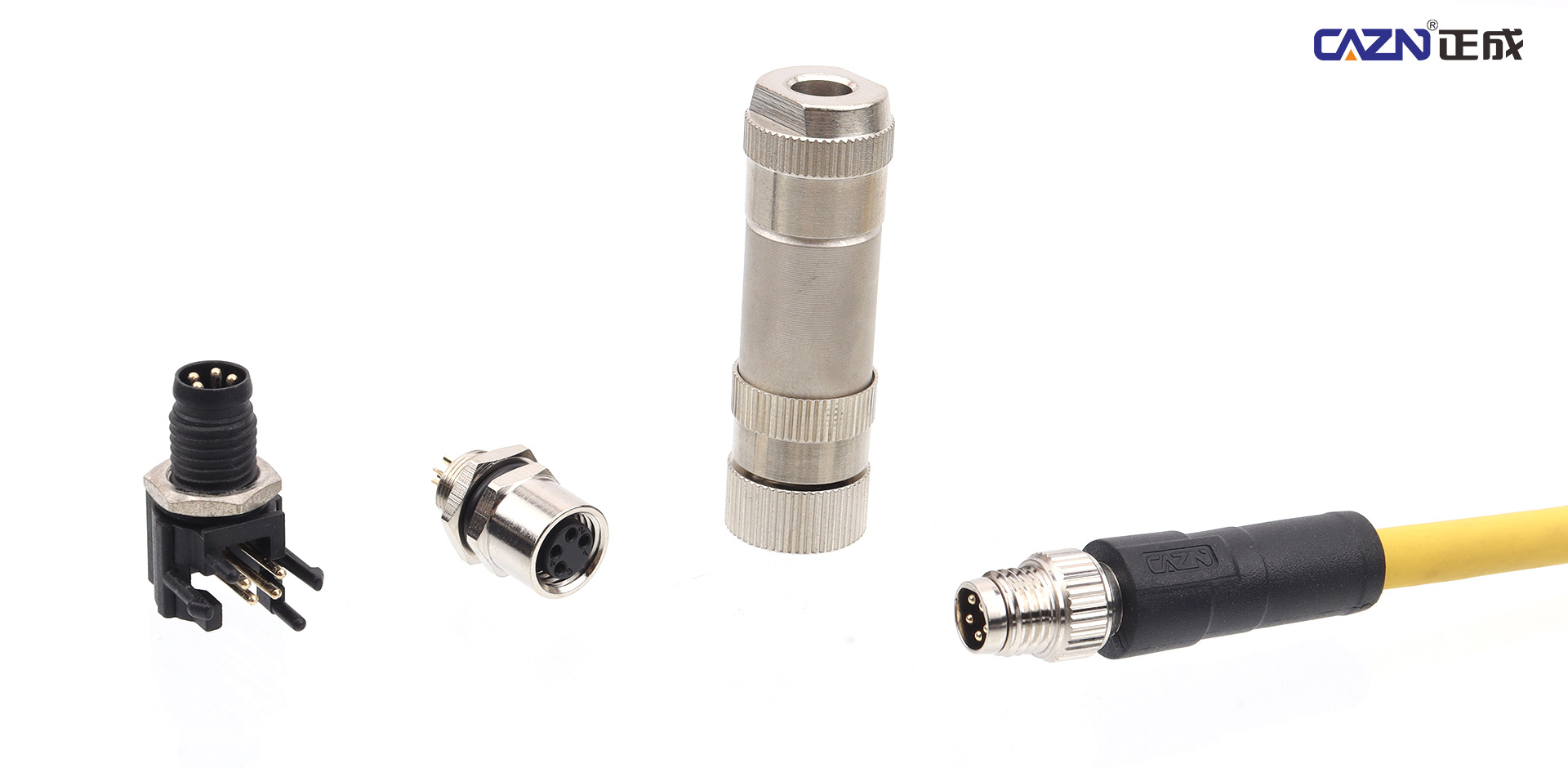

Предлагая полный ассортимент разъемов серии M европейского стандарта от M5 до M40, CAZN предлагает точные решения для подключения для самых разных приложений: от миниатюрной передачи сигнала до мощного промышленного оборудования. Благодаря собственному производственному комплексу площадью 20 000 м² и более чем 30 запатентованным технологиям, CAZN сочетает в себе передовые производственные возможности с опытом практического применения, чтобы помочь клиентам снизить риски выбора, повысить надежность оборудования и оптимизировать общую производительность системы.

Это руководство по выбору объединяет характеристики продукции и инженерный опыт CAZN, чтобы помочь пользователям принимать более точные решения о разъемах во время проектирования и закупок оборудования.

Выбор соединителя серии CAZN M: начните с места для установки

Пространство для установки является первым ограничением при выборе разъема серии M, поскольку доступная монтажная площадь определяет максимально приемлемый размер разъема. Разъемы серии CAZN M разработаны с диаметром метрической резьбы от 5 до 40 мм, причем каждый размер оптимизирован для различных промышленных сценариев.

Разъем CAZN M5 является идеальным решением для крайне ограниченного пространства, например, для миниатюрных датчиков, компактных модулей управления и роботизированных соединений. Обладая резьбой М5×0,5, компактной конструкцией диаметром 5 мм и поддержкой 2–4 контактов, разъем М5 обеспечивает стабильную передачу сигнала с номинальным током 1А. Его резьбовая фиксирующая конструкция обеспечивает превосходную виброустойчивость, что делает его пригодным для применений, где традиционные разъемы не могут быть установлены из-за ограниченного пространства.

Когда для компактного оборудования требуется немного больше возможностей подключения, разъем CAZN M8 обеспечивает баланс между размером и производительностью. Благодаря резьбе М8×1,0, поддержке 3–8 контактов, номинальному току от 1,5 А до 4 А, рабочей температуре от -25°С до +85°С и степени защиты IP67 разъемы М8 широко используются в промышленных датчиках, модулях ввода-вывода ПЛК и компактных системах автоматизации. Их устойчивость к маслу, холодным средам и механической вибрации делает их пригодными для требовательного промышленного применения.

Для приложений, требующих более высокой надежности в ограниченном пространстве для установки, таких как медицинское оборудование, испытательные приборы и компактные блоки управления, разъем CAZN M9 представляет собой промежуточное решение между M8 и M12. Он поддерживает 2–8 контактов, номинальный ток от 1 А до 4 А, доступен в металлическом или пластиковом корпусе. Надежный механизм винтовой фиксации обеспечивает стабильную работу соединения даже при постоянной вибрации.

Если места для установки достаточно, разъемы M12 и большего размера становятся предпочтительным выбором для общепромышленного применения. Разъем CAZN M12 с резьбой M12 × 1,0 стал одним из наиболее широко распространенных стандартов промышленных соединений благодаря широкому спектру вариантов кодирования, прочной конструкции корпуса и совместимости с датчиками, исполнительными механизмами, системами связи и оборудованием автоматизации.

Важно понимать, что разъемы большего размера не всегда лучше. Например, использование разъема M12 в миниатюрном устройстве, предназначенном для подключения M5, может значительно увеличить сложность установки, стоимость и размер системы, не давая дополнительных преимуществ. Чтобы обеспечить точную оценку, CAZN предоставляет более 3000 образцов продукции для установочных испытаний перед крупномасштабным производством.

Выбор разъема должен соответствовать электрическим требованиям и требованиям к передаче данных

После подтверждения места для установки следующим шагом является выбор разъема в соответствии с электрическими требованиями, включая тип сигнала, номинальный ток, уровень напряжения и скорость передачи данных.

Для передачи слаботочного сигнала ниже 1 А обычно выбирают разъемы M5, M8 и M9. Эти компактные разъемы предназначены для датчиков, переключателей и устройств управления сигналами, где важны стабильные электрические характеристики и целостность сигнала.

Для требований среднего тока от 1,5 А до 10 А разъемы M8, M12, M14 и M16 обеспечивают более гибкие решения. Среди них разъем CAZN M12 поддерживает широкий спектр электрических характеристик с номинальным током от 0,5 А до 16 А и напряжением от 30 В до 630 В, что делает его подходящим для промышленных датчиков, исполнительных механизмов и небольшого оборудования автоматизации.

Разъем CAZN M14 поддерживает номинальный ток от 2 А до 15 А и обычно применяется в сценариях средней мощности, таких как системы наружного светодиодного освещения. Разъем M16, разработанный в соответствии со стандартом IEC 61076-2-106, обеспечивает номинальный ток от 1 А до 7 А с отличной способностью экранировать электромагнитные помехи, что делает его подходящим для приложений, требующих надежной передачи питания и сигналов.

Для приложений с большей мощностью от 10А до 28А больше подходят разъемы M23 и 7/8. Разъем CAZN M23 поддерживает номинальный ток до 28 А, рабочее напряжение до 600 В и имеет цельнометаллическое экранирование на 360°. Он может передавать как мощность, так и сигнал через один разъем, что делает его идеальным выбором для серводвигателей, приводов и промышленных систем управления движением.

Разъем 7/8 поддерживает номинальный ток от 10 А до 12 А и разработан специально для источников питания средней и высокой мощности. Он обычно используется в сложных промышленных условиях, таких как нефтяная, химическая и тяжелая промышленность.

Для высокоскоростной промышленной связи разъемы M12 с кодировкой D и X представляют собой специализированные решения. Разъем CAZN M12 с D-кодом предназначен для промышленного Ethernet со скоростью 100 Мбит/с и поддерживает такие протоколы, как EtherCAT и PROFINET. Разъем M12 с X-кодировкой поддерживает скорость передачи данных до 10 Гбит/с, что делает его пригодным для машинного зрения, высокоскоростного сбора данных и передовых интеллектуальных производственных приложений.

Для тяжелого оборудования, требующего максимальной передачи мощности, разъем CAZN M40 представляет собой специальное решение. Имея размер резьбы 40 мм, 4–8 контактов и максимальную производительность 63 А/630 В, он предназначен для мощных роботов, промышленных приводов и крупных механических систем.

Количество контактов – еще один важный фактор при выборе. Например, разъем M5 поддерживает максимум четыре контакта. Если требуется больше каналов сигнала, лучше выбрать разъем M8 или M12 с более высокой плотностью контактов, чем пропускать несколько сигналов через ограниченное количество контактов. 17-контактный разъем CAZN M12 представляет собой компактное решение высокой плотности для сложных систем автоматизации и робототехнических приложений.

Выберите уровень защиты в соответствии с операционной средой

Рабочая среда напрямую определяет требуемый уровень защиты, материал корпуса и герметичность разъема.

Для стандартных промышленных условий обычно достаточно защиты IP67. Стандартные разъемы CAZN M5, M8 и M12 обеспечивают надежную защиту от пыли и устойчивость к временному погружению в воду, что делает их пригодными для промышленной автоматизации, робототехники и общего производственного оборудования.

Для применений, подверженных постоянной влажности или внешним условиям, рекомендуется степень защиты IP68. Разъемы CAZN M14, M16 и M23 поддерживают защиту IP68 и подходят для сложных сред, таких как фотоэлектрические системы, наружное оборудование управления и влажные промышленные объекты. Эти продукты продемонстрировали надежную работу в суровых условиях, при этом годовая частота отказов составляет всего 0,02% в проверенных приложениях.

Для сред, требующих частой очистки под высоким давлением, например, в пищевой промышленности и медицинском оборудовании, требуются разъемы со степенью защиты IP69K. Разъемы CAZN M16 и M23, поддерживающие степень защиты IP69K, выдерживают очистку водой при высокой температуре и высоком давлении, сохраняя при этом надежную герметичность.

В зонах с сильными электромагнитными помехами, таких как сервосистемы, железнодорожное оборудование и среда промышленной автоматизации, необходимы разъемы с экранирующими конструкциями на 360°. В разъемах CAZN M23 и M12 с X-кодом используется технология цельнометаллического экранирования для уменьшения электромагнитных помех и обеспечения стабильной мощности и производительности передачи данных.

Выбор уровня защиты всегда должен соответствовать фактической среде приложения. Использование разъема IP67 в приложениях, требующих IP68, может привести к проникновению воды и электрическому сбою. Помимо конструкции разъема, на общую эффективность защиты также влияют уплотнительные материалы и процесс установки. CAZN предоставляет индивидуальные услуги по тестированию, включая испытания циклов вставки и извлечения, испытания на вибрацию и испытания в солевом тумане, при этом сторонние проверочные данные доступны в течение 24 часов.

Руководство по быстрому выбору разъемов серии CAZN M

Для облегчения выбора основные принципы можно сформулировать следующим образом:

Небольшое пространство для установки требует меньших размеров M, тогда как для приложений с более высоким током требуются разъемы большего размера. Сигнальные приложения следует выбирать в зависимости от количества контактов, а суровые условия требуют соответствующих уровней защиты IP.

Для общей промышленной автоматизации наиболее распространенным выбором является M12.

Для серводвигателей и систем движения M23 обеспечивает надежную интеграцию питания и сигналов.

Для высокоскоростной промышленной связи разъемы M12 с X-кодировкой обеспечивают повышенную производительность передачи данных.

Для мощного силового оборудования M40 обеспечивает максимальный ток.

Благодаря комплексной сертификации и инженерной поддержке CAZN помогает клиентам добиться надежной и эффективной промышленной связи.

Важные соображения по выбору кодировки разъема M12

Разъемы M12 доступны с различными типами кодировки, включая кодировку A, B, D и X. Каждая структура кодирования имеет уникальную механическую конструкцию, что означает, что различные типы кодирования не могут быть взаимозаменяемыми.

Прежде чем выбрать разъем M12, необходимо подтвердить требования к интерфейсу оборудования и связи.

Разъемы M12 с кодировкой A обычно используются для датчиков и стандартной передачи сигналов. Разъемы CAZN M12 с кодировкой A поддерживают от 2 до 17 контактов, что делает их пригодными для различных приложений промышленной автоматизации.

Разъемы M12 с кодом B в основном предназначены для систем связи полевых шин, таких как PROFIBUS, обеспечивая стабильную передачу данных по промышленным сетям.

Разъемы M12 с D-кодом оптимизированы для промышленного Ethernet со скоростью 100 Мбит/с и поддерживают протоколы связи в реальном времени, включая EtherCAT и PROFINET.

Разъемы M12 с X-кодировкой предназначены для высокоскоростной передачи данных до 10 Гбит/с и соответствуют стандарту IEC 61076-2-109. Они широко используются в системах промышленного зрения, высокоскоростном инспекционном оборудовании и современных приложениях для сбора данных.

Выбор неправильного типа кодирования может привести к несовместимости установки или недостаточной производительности связи. CAZN предоставляет профессиональную техническую поддержку и услуги по выборочному тестированию, чтобы помочь клиентам подтвердить правильную конфигурацию разъема перед началом производства.

Заключение

Разъемы CAZN серии M обеспечивают полный набор промышленных соединений, охватывающий приложения, от миниатюрных сигнальных соединений M5 до мощных промышленных систем M40. Благодаря точному выбору продукции с учетом места для установки, требований к передаче и условий окружающей среды клиенты могут добиться более высокой надежности оборудования, увеличения срока службы и снижения затрат на техническое обслуживание.

Имея производственные мощности площадью 20 000 м², годовую производственную мощность, превышающую 5 миллионов единиц, и сертификацию IATF 16949, CAZN установила сильные производственные возможности и технические преимущества на рынке промышленных разъемов. Стандартные продукты могут быть доставлены в течение 48 часов, а индивидуальные решения — в течение 7 дней. Имея более 70% постоянных клиентов, CAZN продолжает предоставлять надежные решения подключения для глобального промышленного применения.

Для профессиональной поддержки выбора разъема, консультации по применению или выборочного тестирования техническая группа CAZN предлагает индивидуальные решения, которые помогут клиентам достичь оптимальной конструкции соединения для их оборудования.
