Выбор правильного промышленного разъема RJ45: факторы, которые следует учитывать для оптимальной производительности

В CANN мы понимаем критическую важность надежной связи в промышленных средах. Собранные интегрированные пластики RJ45 8P Cat6, наши промышленные разъемы RJ45 разработаны для обеспечения надежной и надежной передачи данных в суровых условиях. Выбор правильного промышленного разъема RJ45 имеет решающее значение для обеспечения оптимальной производительности в вашей промышленной сети. Это руководство будет изучать ключевые факторы, которые следует учитывать при выборе.

 Что такое промышленный разъем RJ45?

Промышленные разъемы RJ45 предназначены для использования в требованиях, где стандартные разъемы RJ45 могут потерпеть неудачу. Эти разъемы созданы для выдержания экстремальных температур, вибрации, шока и воздействия пыли и жидкостей. Они обычно используются в промышленной автоматизации, робототехнике, производстве и других приложениях, где важна надежная передача данных.

Промышленный разъем CANSN CAT -6A специально разработан для промышленных сред, требующих более высокой пропускной способности и более стабильной передачи данных. Его легко установить и поддерживать, что делает его идеальным для систем управления промышленным управлением и контроля над промышленным контролем и контроля.

 Ключевые факторы, которые следует учитывать

 1. Тип кабеля и категория

Первым шагом в выборе промышленного разъема RJ45 является определение типа и категории кабеля, которую вы будете использовать. Разъемы RJ45 предназначены для использования с конкретными типами кабелей, такими как Cat5e, Cat6 или Cat6a.

   CAT5E: поддерживает скорость передачи данных до 1 Гбит / с и пропускную способность до 100 МГц.

   CAT6: поддерживает скорость передачи данных до 1 Гбит / с и пропускную способность до 250 МГц.

   CAT6A: поддерживает скорость передачи данных до 10 Гбит / с и пропускную способность до 500 МГц.

Убедитесь, что разъем, который вы выбираете, совместим с кабелем, который вы используете, чтобы избежать проблем с производительностью.

Промышленный разъем Cazn Catcer CAT6A подходит для передачи данных стандарта CAT6A.

 2. Экранирование

В промышленных средах электромагнитные помехи (EMI) могут нарушить передачу данных. Экранированные разъемы RJ45 обеспечивают защиту от EMI, обеспечивая надежную передачу данных. Подумайте, требуют ли ваше приложение защищенные разъемы на основе уровня присутствующего EMI.

 3. Охрана окружающей среды

Промышленные среды часто подвергают разъемы к суровым условиям, таким как экстремальные температуры, влажность и пыль. Ищите разъемы с соответствующим рейтингом защиты от входа (IP). Например, разъемы IP67 являются водонепроницаемыми и пыльными и пыльными, что делает их идеальными для требовательных сред.

Промышленный разъем Cazn RJ45 имеет температурный диапазон от -40 до +95 ℃, что делает его подходящим для условий экстремальных температур.

 4. Метод прекращения

Промышленные разъемы RJ45 доступны с различными методами прекращения, включая без инструментов, контакт с изоляцией (IDC) и обжим. Разъемы без инструментов предлагают простую и быструю установку, в то время как разъемы IDC обеспечивают надежное соединение газа. Выберите метод завершения, который соответствует вашим потребностям в установке и уровне квалификации.

 5. Контактный материал и покрытие

Контактный материал и покрытие влияют на передачу сигнала разъема и срок службы. Соблаченные контакты часто используются в высокопроизводительных разъемах из-за их превосходной проводимости и коррозионной стойкости.

Промышленный разъем Cazn RJ45 оснащен фосфором бронзовыми контактами с никелевым покрытием.

 6. Долговечность

Промышленные разъемы RJ45 должны быть достаточно долговечными, чтобы противостоять частым спаривающимся и укороченным циклам [5]. Ищите разъемы с высоким рейтингом цикла спаривания, чтобы обеспечить долгосрочную надежность.

Промышленный разъем CANSN RJ45 имеет рейтинг цикла спаривания ≥750 циклов.

 7. Совместимость власти над Ethernet (POE)

Если ваше приложение использует Power Over Ethernet (POE) для силовых устройств через кабель Ethernet, важно выбрать разъемы RJ45, которые совместимы с POE. Сопровождаемые POE разъемы предназначены для обработки дополнительной мощности без перегрева или компромисса передачи данных.

 8. Размер и угол монтажа

Рассмотрим размер и угол монтажа разъема RJ45, чтобы убедиться, что он вписывается в ваше приложение. Прямые и угловые разъемы доступны для размещения различных пространственных ограничений и требований к маршрутизации кабеля.

 9. Соответствие нормативным требованиям

Убедитесь, что промышленный разъем RJ45 соответствует соответствующим отраслевым стандартам и правилам, таким как UL, CE и ROHS.

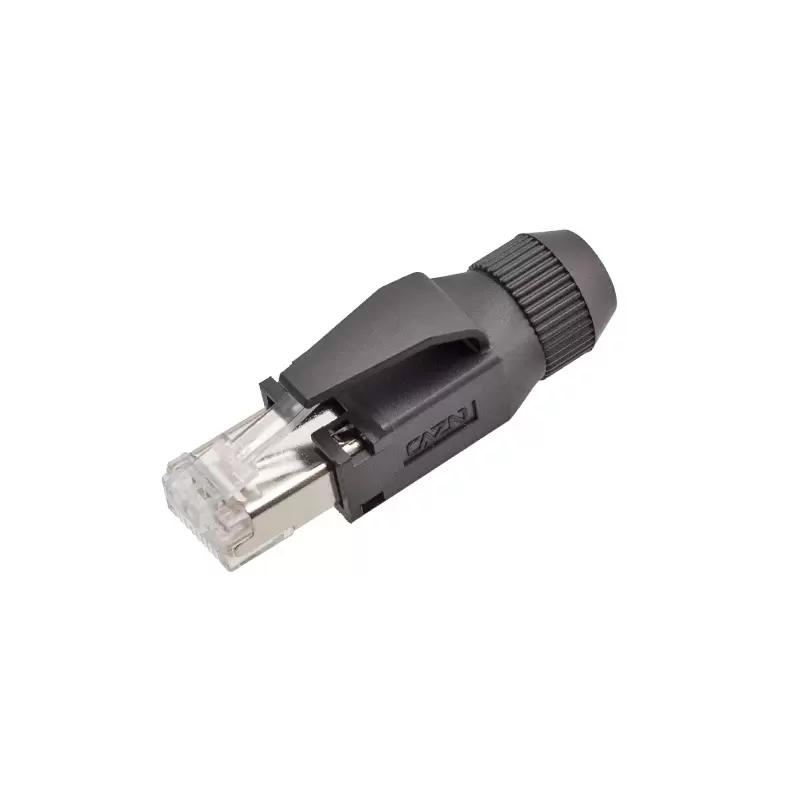

 Промышленный разъем CAZN RJ45: технические параметры

   Материал раковины: цинковой кубик с никелевым покрытием

   Контактный материал: фосфор бронза с никелированным

   Используйте диаметр линии: 23AWG-26AWG

   Диапазон проводки: 6,5-9,0 мм

   Соответствовать критериям: Cat6

   Циклы спаривания: ≥750 (циклы)

   Тип продукта: 8 PIN

   Диапазон температуры: -40 ℃ ~+95 ℃

   Сила вставки: 30 макс.

   Огнестиральный сорт: UL94-V0

 Заключение

Выбор правильного промышленного разъема RJ45 требует тщательного рассмотрения нескольких факторов. Оценивая ваши конкретные требования к приложениям и выбрав разъем, который отвечает этим потребностям, вы можете обеспечить надежную передачу данных и оптимальную производительность в вашей промышленной сети. В CANN мы стремимся предоставить высококачественные промышленные разъемы RJ45, которые отвечают требовательным потребностям промышленной среды. Если у вас есть какие -либо вопросы о наших продуктах или вам нужна помощь в выборе подходящего радиочастотного разъема для ваших потребностей, не стесняйтесь обратиться!
