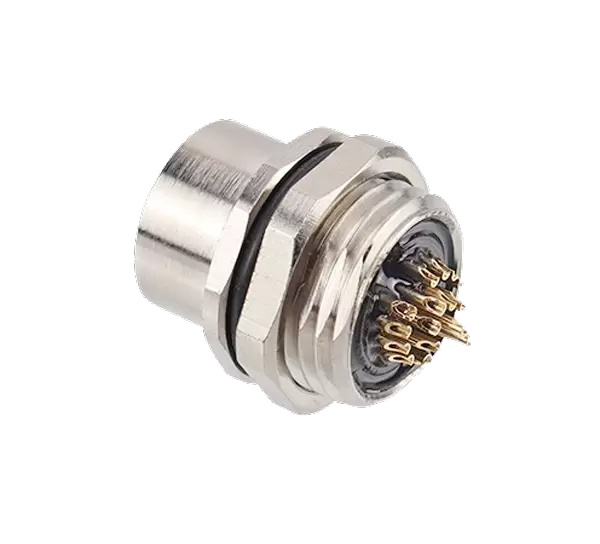

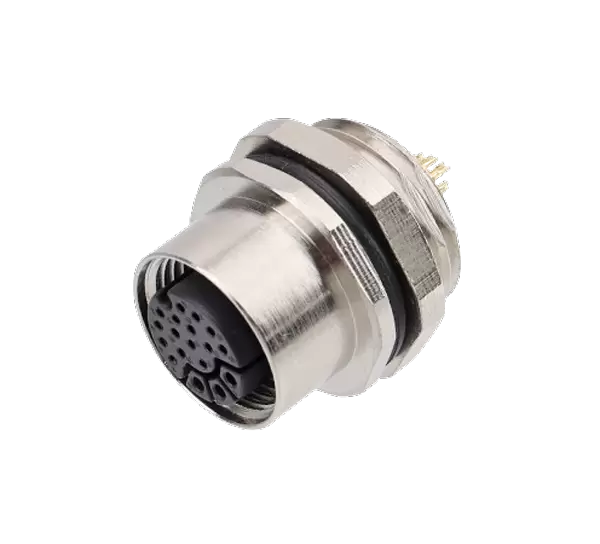

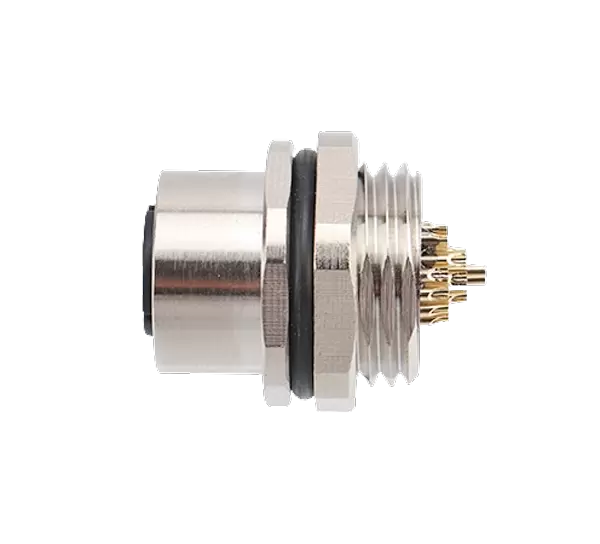

Главная / Продукты / Круговой разъем / M14 / Гнездо M14 с передним креплением под припой
M14
Разъем европейского стандарта серии M14 Тип конструкции: вилка с передним креплением Тип контакта: гнездовой Тип контактов: 2,3,4,5,8,12,14,19 контактов Способ подключения: пайка Экран: нет Сертификация: CE,ROHS,UL, Стандарт: МЭК 61076-2-101.
Информация о продукте
MECHANICAL PARAMETERS
Технические параметры
| Материал корпуса | Никелирование латуни/никель цинкового сплава/PA+GF |
| Изоляционный материал | ПА66 |
| Уплотнительный материал | Эпоксидная смола/резина |
| Контактный материал | Латунь/Фосфористая медь, позолоченная |
| Формовочный материал | ТПУ/ПВХ |
| Сопротивление изоляции | ≥ 100 мОм |
| Контактное сопротивление | ≤ 5 мОм |
| Долговечность | ≥ 500 циклов |
| Применимая температура | -25 ℃~+80 ℃ |
| Водонепроницаемый | IP65/IP67 |
| Представительский стандарт | МПК-А-620 |
Электрический параметр

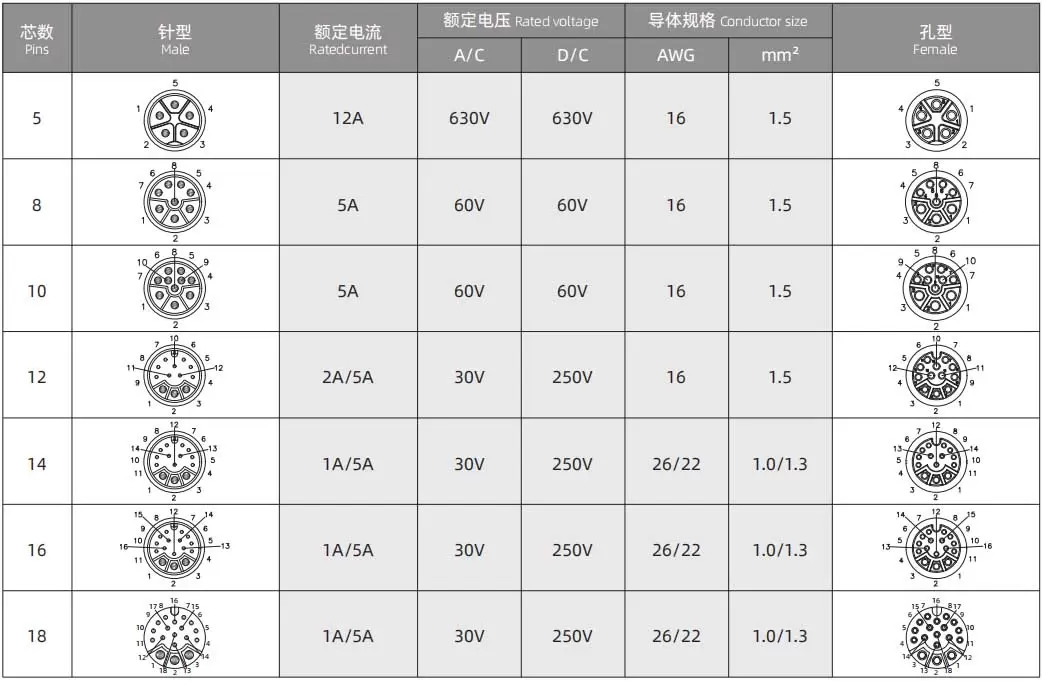

Электрическая схема

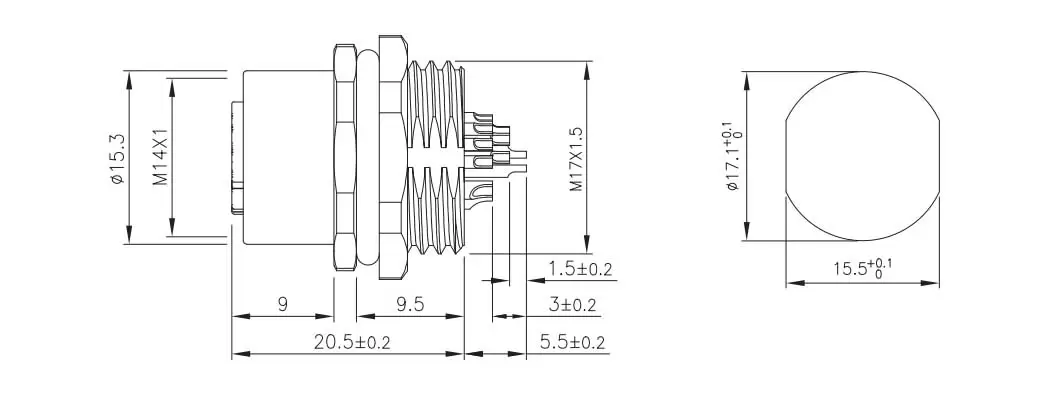

Измерение

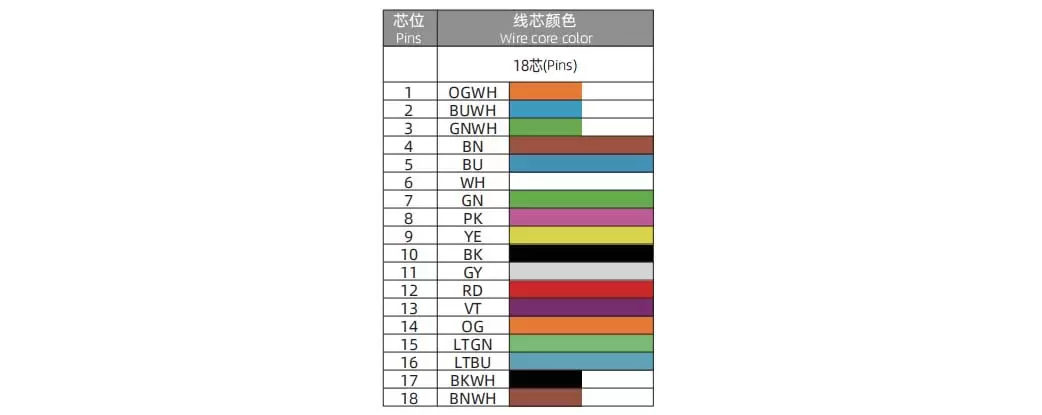

Определение проводки
Заказ продукции
| Название продукта | Название продукта | 3D-загрузка | 2D-загрузка |
| Гнездо M14 для переднего монтажа – под пайку – 18 контактов | M14-S18-GWB M17 |
|
|
