M623 Сигнальный прямой гнездовой разъем (обжимной, монтажное отверстие 19,8x19,8)

Главная / Продукты / Круговой разъем / M23 / M623 сокет / M623 Сигнальный прямой гнездовой разъем (обжимной, монтажное отверстие 19,8x19,8)

ПРОДУКТОВЫЙ ЦЕНТР

M623 сокет

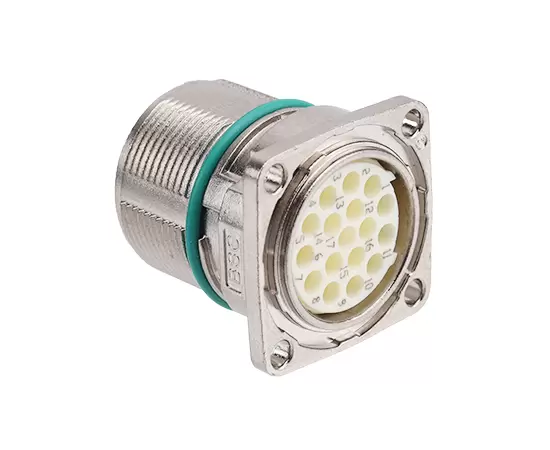

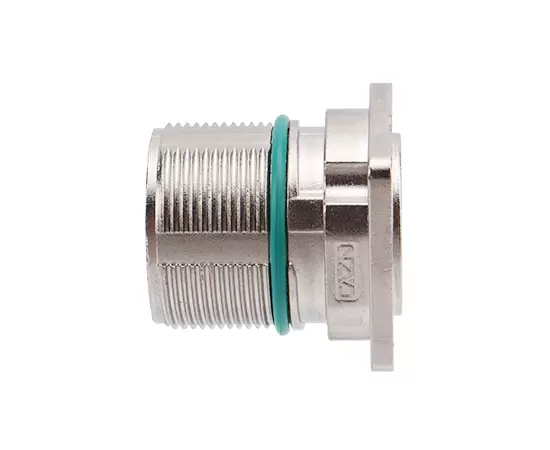

M623 Сигнальный прямой гнездовой разъем (обжимной, монтажное отверстие 19,8x19,8)

M623 Сигнальный прямой гнездовой разъем (обжимной, монтажное отверстие 19,8x19,8)

Разъем европейского стандарта: серия M23, тип сигнала

Тип конструкции: Прямой квадратный фланцевый разъем

Метод соединения: Обжим

Тип штифта: женский

Количество контактов: 6, 7, 9, 12, 17 штырьков

Экранированный: Да

Сертификация: CE, RoHS, UL

Булавки:
6-контактный 7-контактный 9-контактный 9P штифт 12-контактный 17-контактный
Тип вставки:
P(Против часовой стрелки) E(По часовой стрелке)
Кодекс продавца:
M623-S6P-GCH

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Бас никелированный
Материал изолятора:	ПБТ/ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP67
Диапазон проводки：	6~10мм
Контактное сопротивление:	≤5 мОм
Прочность:	≥ 500 циклов
Применимая температура:	-40℃ ~ +125℃

ТИП СИГНАЛА M623 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

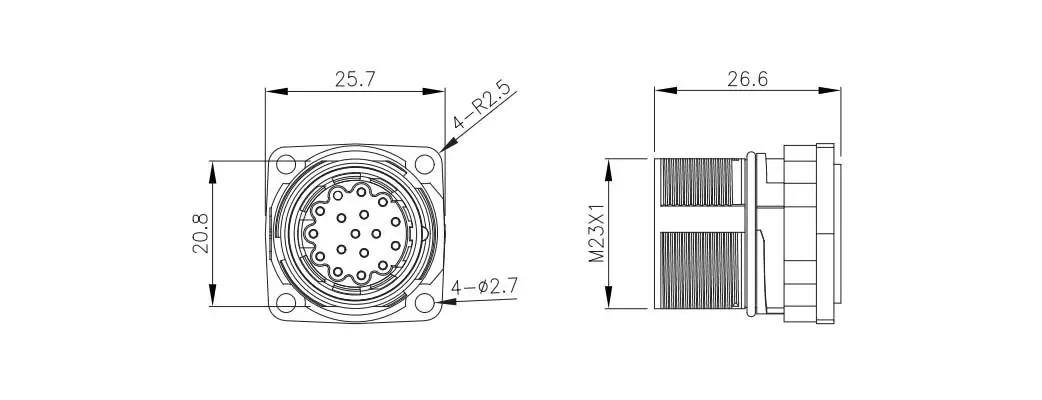

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА M623

Заказ продукции

Название продукта	Номер продукта P-код	Номер продукта E-код	Булавки	3D-загрузка	2D-загрузка
M623 Сигнальный прямой гнездовой разъем (обжимной, монтажное отверстие 19,8x19,8)	М623-С6П-ГЧ	М623-С6Е-ГЧ	6-контактный
M623 Сигнальный прямой гнездовой разъем (обжимной, монтажное отверстие 19,8x19,8)	M623-S7P- GCH	M623-S7E- GCH	7-контактный
M623 Сигнальный прямой гнездовой разъем (обжимной, монтажное отверстие 19,8x19,8)	M623-S9P- GCH	M623-S9E- GCH	9-контактный
M623 Сигнальный прямой гнездовой разъем (обжимной, монтажное отверстие 19,8x19,8)	M623-S9PP- GCH	M623-S9PE- GCH	9P штифт
M623 Сигнальный прямой гнездовой разъем (обжимной, монтажное отверстие 19,8x19,8)	M623-S12P- GCH	M623-S12E- GCH	12-контактный
M623 Сигнальный прямой гнездовой разъем (обжимной, монтажное отверстие 19,8x19,8)	M623-S17P- GCH	M623-S17E- GCH	17-контактный
