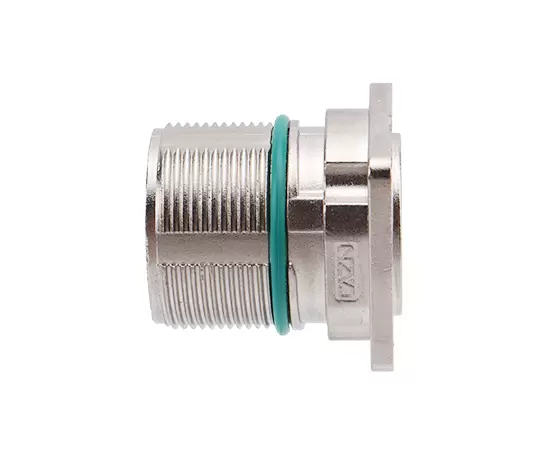

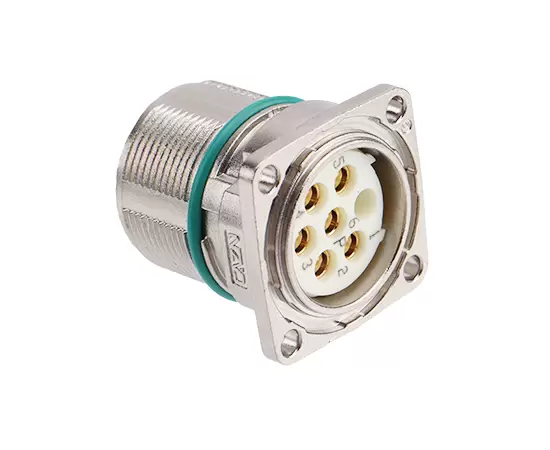

M623 Сигнал Прямой мужской розетку (обжим, дыра в горе 19.8x19.8)

Главная / Продукты / Круговой разъем / M23 / M623 сокет / M623 Сигнал прямой мужской розет

ПРОДУКТОВЫЙ ЦЕНТР

M623 сокет

M623 Сигнал прямой мужской розет

Европейский стандартный разъем: серия M23, тип сигнала

Тип структуры: прямая квадратная фланцевая розетка

Метод соединения: обжим

Тип булавки: мужчина

Номер контактов: 6, 7, 9, 12, 17 булавок

ЭКСЕТИРОВАН: Да

Сертификация: CE, ROHS, UL

Pins:
6 Pin 7 Pin 9 Pin 9P Pin 12 Pin 17 Pin
Insert Type:
P(Counterclockwise) E(Clockwise)

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Материал раковины ：	Бас -никель
Материал изолятора:	PBT/PA66
Запечатывание материала ：	Эпоксидная смола/резина
Контактный материал ：	Латунь/фосфор медный золото
Водонепроницаемый сорт:	IP67
Диапазон проводки:	6 ~ 10 мм
Контактный импеданс:	≤5 МОм
Долговечность:	≥ 500 циклов
Применимая температура:	-40 ℃ ~ +125 ℃

Электрические параметры типа сигнала M623

Электрическая схема

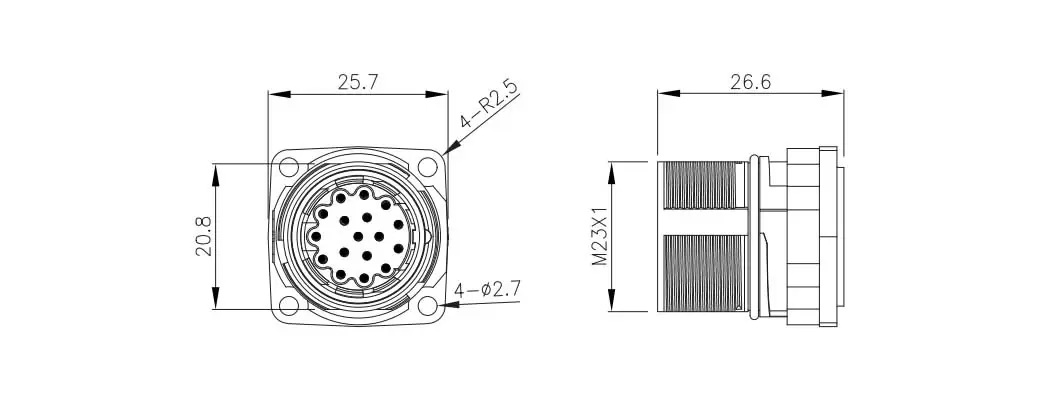

D Imension Bring

M623 Определение провода

Заказ продукции

Название продукта	Продукт № P-код	Продукт № E-код	Штифт	3D скачать	2d скачать
M623 Сигнал прямой мужской розет	M623-P6P-GCH	M623-P6E-GCH	6 пин
M623 Сигнал прямой мужской розет	M623-P7P- GCH	M623-P7E- GCH	7 пин
M623 Сигнал прямой мужской розет	M623-P9P- GCH	M623-P9E- GCH	9 PIN
M623 Сигнал прямой мужской розет	M623-P9pp- GCH	M623-P9PE- GCH	9p PIN
M623 Сигнал прямой мужской розет	M623-P12P- GCH	M623-P12E- GCH	12 пин
M623 Сигнал прямой мужской розет	M623-P17P- GCH	M623-P17E- GCH	17 PIN
