RJ45 угловой штекерный разъем с литой головкой (байонетный)

Главная / Продукты / Кабельный разъём типа E / RJ45 / Переполненная вилка / RJ45 Прямоугольный штекерный разъем (байонетный)

ПРОДУКТОВЫЙ ЦЕНТР

Переполненная вилка

RJ45 Прямоугольный штекерный разъем (байонетный)

Пластиковый водонепроницаемый разъем : серия E-RJ45

Тип конструкции: угловая литая вилка RJ45

Тип штифта: Мужской

Соединение: Байонетное (B)

Стандарт: CAT5e, CAT6a

Экранированный: Да

Сертификация: CE, RoHS

Длина:
0.3M 0,5 млн. 1М 2М 3М
Кодекс продавца:
E16B-MR5-MCD/NCA-0.3PV-S

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：	Фосфорно-медный позолоченный
Уплотнительный материал：	Эпоксидная смола/Резина
Соответствует стандарту:	CAT5e, CAT6a
Прочность：	≥750 циклов
Контактное сопротивление:	≤5мОм
Диапазон проводки:	5,5мм~7,0мм
Степень водонепроницаемости:	IP67
Применимая температура:	-30 ℃ ~ +105 ℃

Электрическая схема

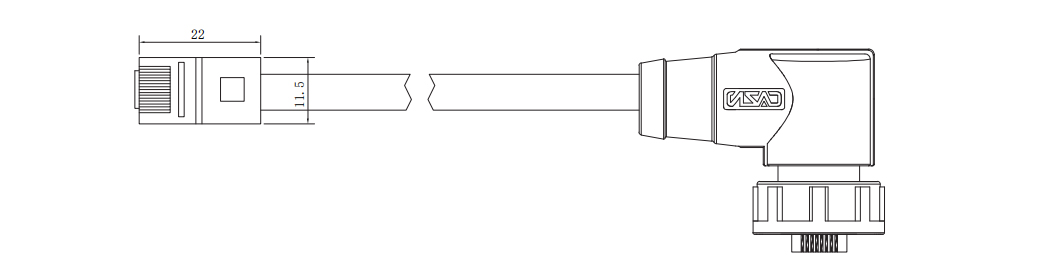

ЧЕРТЕЖ РАЗМЕРОВ

Заказ продукции

Название продукта	Спецификация	Длина провода	Номер детали	3D-загрузка	2D-загрузка
Угловой литой штекер RJ45 (байонетный)	5Е	0.3M	E16B-MR5-MCD/NCA-0.3PV-S
Угловой литой штекер RJ45 (байонетный)	5Е	0,5 млн.	E16B-MR5-MCD/NCA-0.5PV-S
Угловой литой штекер RJ45 (байонетный)	5Е	1М	E16B-MR5-MCD/NCA-1PV-S
RJ45 угловой штекерный разъем Overmolde d (байонетный)	5Е	2М	E16B-MR5-MCD/NCA-2PV-S
RJ45 угловой штекерный разъем Overmolde d (байонетный)	5Е	3М	E16B-MR5-MCD/NCA-3PV-S

*Если вам необходимо заказать другой вариант размещения или провод, обратитесь в службу поддержки клиентов.
