Главная / Продукты / Кабельный разъём типа E / RJ45 / Переполненная вилка / Прямой штекер RJ45, литой (байонетный)
Переполненная вилка
Пластиковый водонепроницаемый разъем : серия E-RJ45

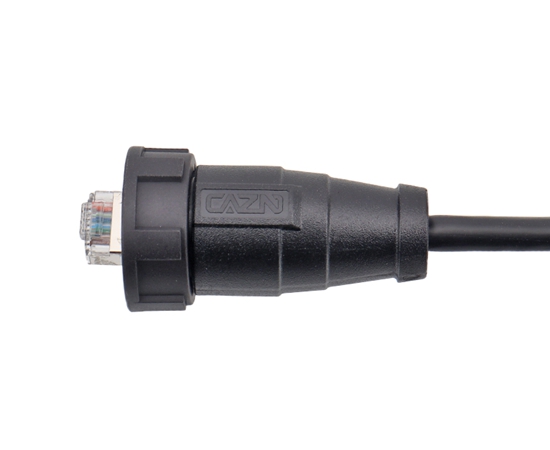

Тип конструкции: Прямой литой штекер RJ45
Тип штифта: Мужской
Соединение: Байонетное (B)
Стандарт: CAT5e, CAT6a
Экранированный: Да
Сертификация: CE, RoHS
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Термопластичный пластик PA66, класс огнестойкости: V-0 |
| Контактный материал： | Фосфорно-медный позолоченный |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Соответствует стандарту: | CAT5e, CAT6a |
| Прочность： | ≥750 циклов |
| Контактное сопротивление: | ≤5мОм |
| Диапазон проводки: | 5,5мм~7,0мм |
| Степень водонепроницаемости: | IP67 |
| Применимая температура: | -30 ℃ ~ +105 ℃ |
Электрическая схема

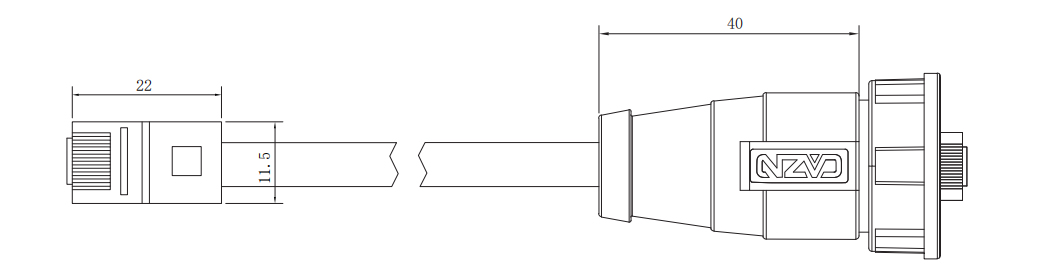

ЧЕРТЕЖ РАЗМЕРОВ
Заказ продукции
| Название продукта | Спецификация | Длина провода | Номер детали | 3D-загрузка | 2D-загрузка |
| Прямой штекер RJ45, литой (байонетный) | 5Е | 0.3M | E16B-MR5-MCA/NCA-0.3PV-S | ||
| Прямой штекер RJ45, литой (байонетный) | 5Е | 0,5 млн. | E16B-MR5-MCA/NCA-0.5PV-S | ||
| Прямой литой штекер RJ45 (байонетный) | 5Е | 1М | E16B-MR5-MCA/NCA-1PV-S | ||
| RJ45 прямой штекерный разъем Overmolde d (байонетный) | 5Е | 2М | E16B-MR5-MCA/NCA-2PV-S | ||
| RJ45 прямой штекерный разъем Overmolde d (байонетный) | 5Е | 3М | E16B-MR5-MCA/NCA-3PV-S |
*Если вам необходимо заказать другой вариант размещения или провод, обратитесь в службу поддержки клиентов.
