7/8 Угловые женские переосмысленные заглушки

Главная / Продукты / Круговой разъем / 7/8 / Переполненная вилка / 7/8 Угловая женская перегруженная вилка

ПРОДУКТОВЫЙ ЦЕНТР

Переполненная вилка

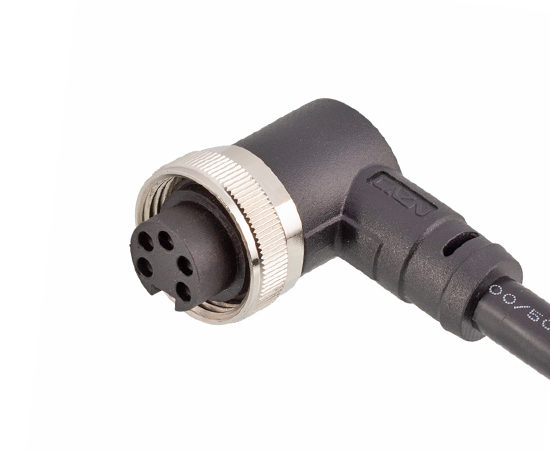

7/8 Угловая женская перегруженная вилка

Европейский стандартный разъем: серия 7/8

Тип структуры: угловой перевод

Метод соединения: припой

Тип булавки: самка

Проводной материал: ПВХ

Номер контактов: 3, 4, 5, 6 булавок

Экранированный: нет

Сертификация: CE, ROHS, UL

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Материал раковины ：	Латунные никелированные/цинковые сплавные сплавы.
Материал изолятора:	PA/TPU
Запечатывание материала ：	Эпоксидная смола/резина
Контактный материал ：	Латунь/фосфор медный золото
Водонепроницаемый сорт:	IP65/IP67
Импеданс изоляции:	≥100 МОм
Контактный импеданс:	≤5 МОм
Долговечность:	≥ 500 циклов
Применимая температура:	-25 ℃ ~ +80 ℃
Исполнительный стандарт:	IEC 61076-2-101

7/8 электрические параметры

Электрическая схема

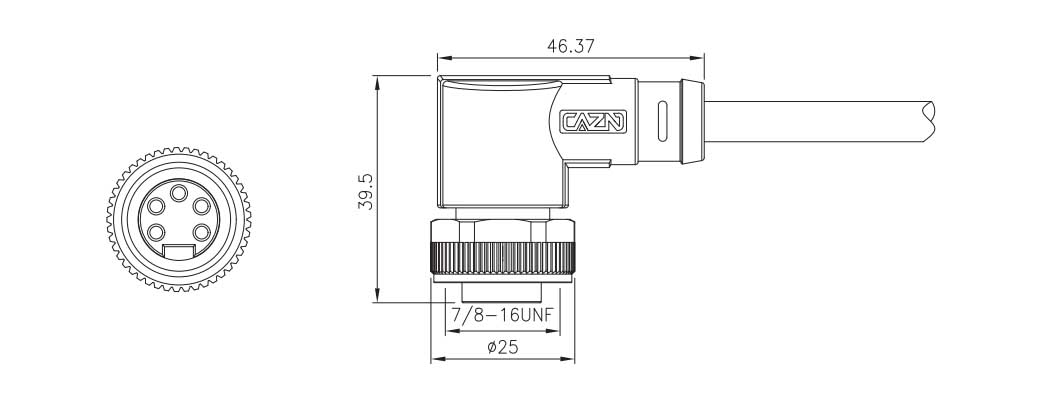

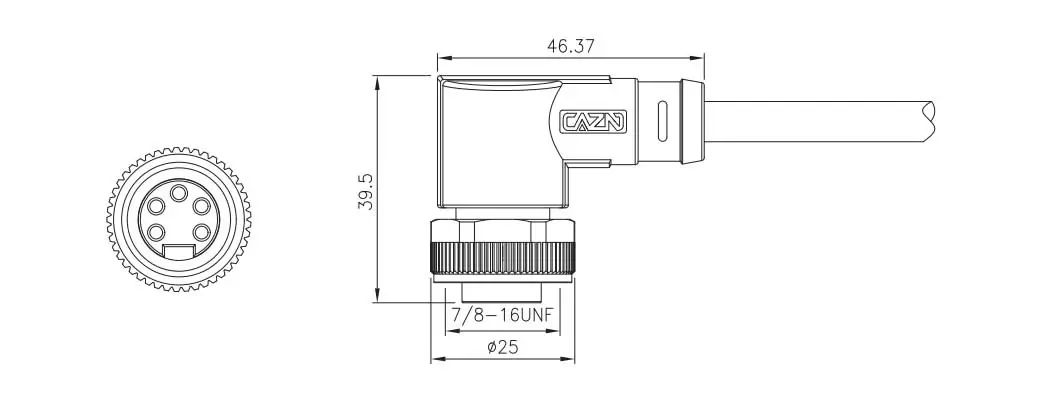

D Imension Bring

Определение провода

Заказ продукции

Название продукта	Продукт № Неэкранированный	Штифт	3D скачать	2d скачать
7/8 Угловая женская перегруженная вилка	7/8-S3-MWD-XPV	3
7/8 Угловая женская перегруженная вилка	7/8-S4-MWD-XPV	4
7/8 Угловая женская перегруженная вилка	7/8-S5-MWD-XPV	5
7/8 Угловая женская перегруженная вилка	7/8-S6-MWD-XPV	6
