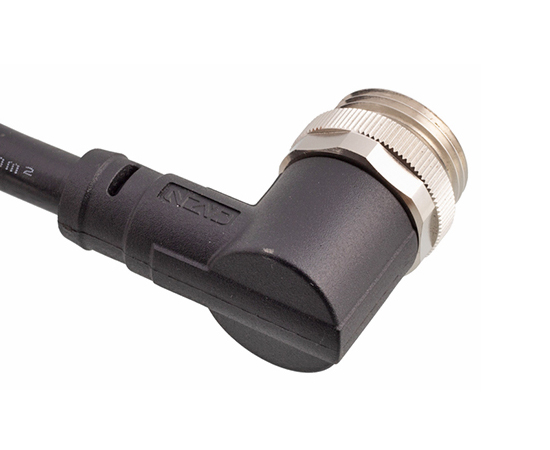

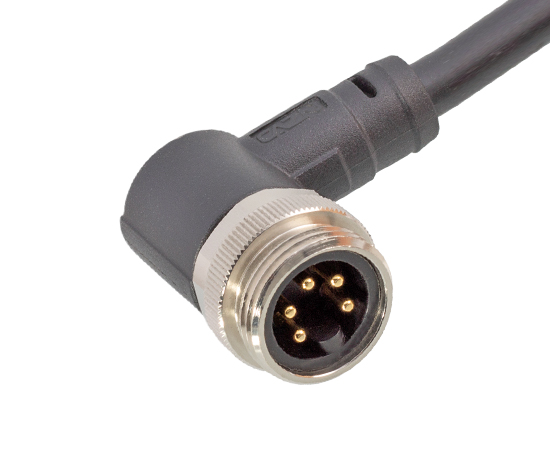

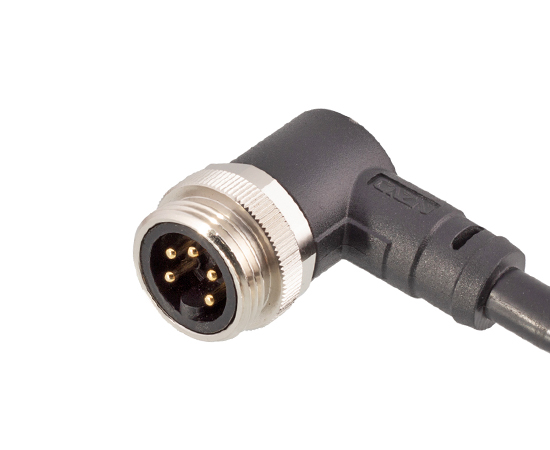

7/8 угловой мужской литой штекер

Разъем европейского стандарта: серия 7/8

Тип конструкции: угловая литая заглушка

Метод соединения: Пайка

Тип штифта: Мужской

Материал провода: ПВХ

Количество контактов: 3, 4, 5, 6 штырьков

Экранированный: Нет

Сертификация: CE, RoHS, UL

Булавки:
3П 4П 5П 6П
Длина кабеля:
1М 2М 5М
Кодекс продавца:
7/8-P3-MWD-1PV

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный/ПА
Материал изолятора:	ПА/ТПУ
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Прочность:	≥ 500 циклов
Применимая температура:	-25℃ ~ +80℃
Исполнительный стандарт：	МЭК 61076-2-101

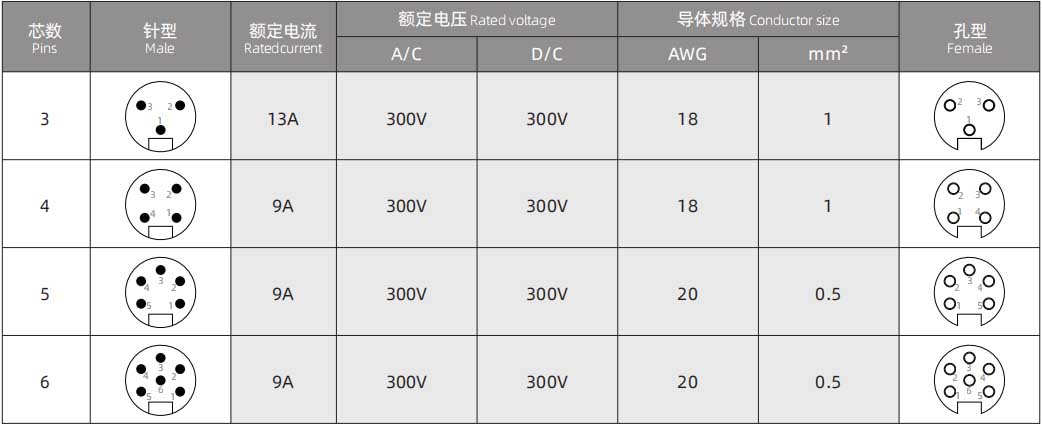

7/8 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

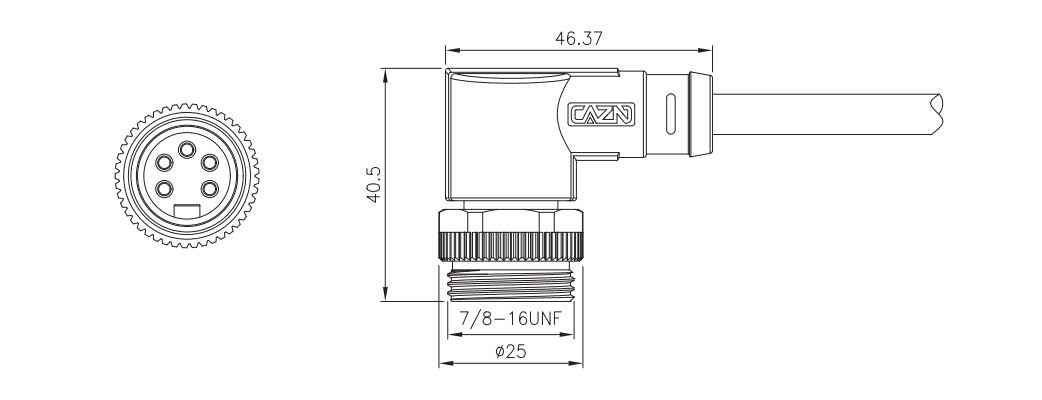

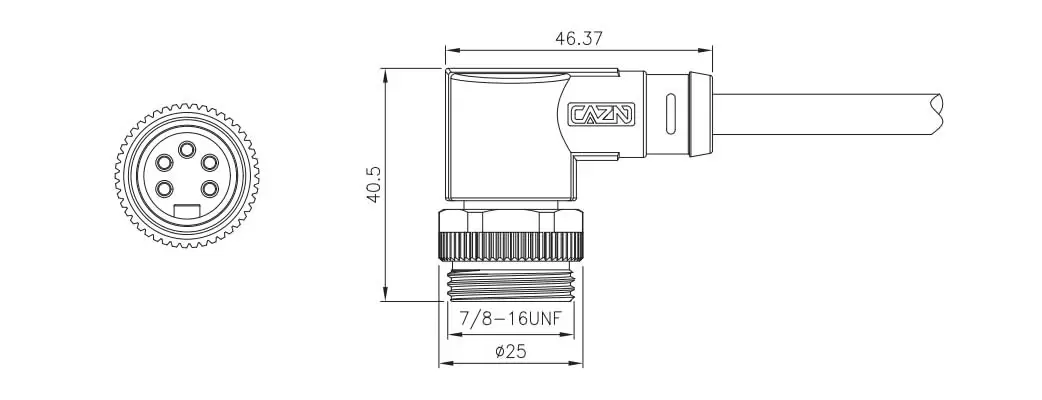

ЧЕРТЕЖ РАЗМЕРОВ

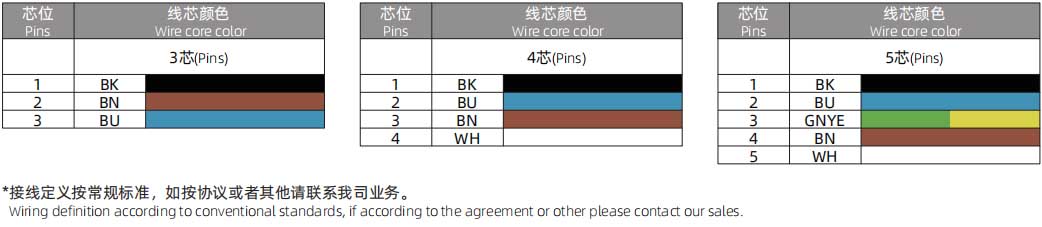

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер продукта. Неэкранированный	Булавки	3D-загрузка	2D-загрузка
7/8 угловой мужской литой штекер	7/8-P3-MWD-xPV	3
7/8 угловой мужской литой штекер	7/8-P4-MWD-xPV	4
7/8 угловой мужской литой штекер	7/8-P5-MWD-xPV	5
7/8 угловой мужской литой штекер	7/8-P6-MWD-xPV	6
