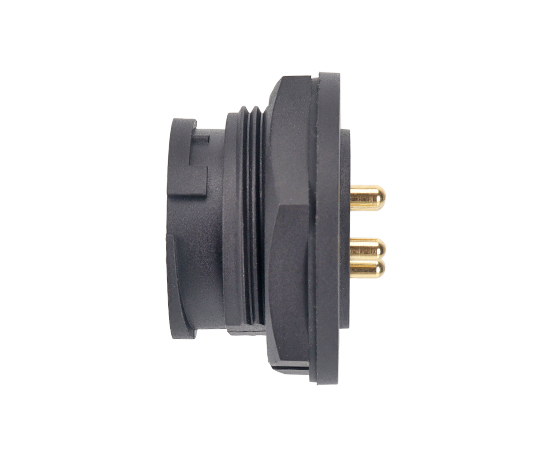

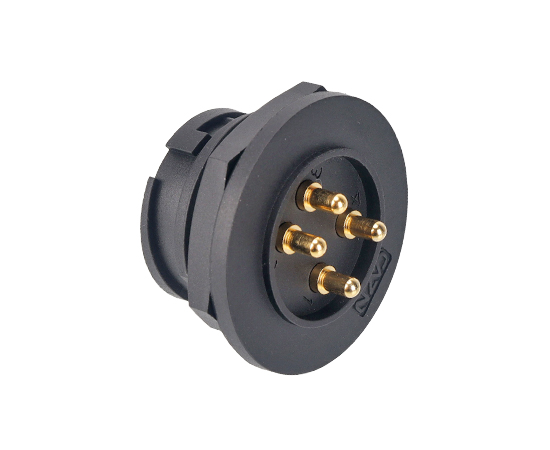

E16 Мужской разъем для задней установки на печатную плату (байонетный)

E16 Мужской разъем для задней установки на печатную плату (байонетный)

Пластиковый водонепроницаемый соединитель : серия E16

1"-20UNEF винт стандарта США

Тип конструкции: Гнездо для пайки с задним креплением

Тип штифта: Мужской

Соединение: Байонетное (B)

Количество ядер : 2, 3, 4, 5, 6, 7, 18, 20, 21, 22 контакта

Способ подключения: печатная плата

Экранированный: Нет

Булавки:
2 штифта 3-контактный 4-контактный 5-контактный 6-контактный 7-контактный 18-контактный 20-контактный 21 штифт 22-контактный
Кодекс продавца:
E16B-P2-PPF

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：	Медь позолоченная
Количество контактов:	2-22 контакта, ток: высокий ток, низкий ток и смешанный ток
Муфта:	Штык(Б)
Путь прекращения:	Печатная плата
Сопротивление изоляции:	2000 мОм
Диаметр кабеля:	6.0мм~13.0мм
Долговечность：	≥500 циклов
Применимая температура:	-40 ℃ ~ +105 ℃
Степень водонепроницаемости:	IP67，IP68
Размер винта:	1"-20ЧВС ООН

E16 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

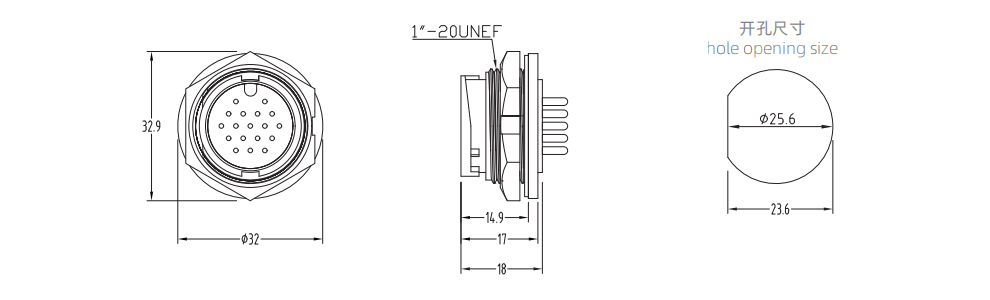

ЧЕРТЕЖ РАЗМЕРОВ

РАСПОЛОЖЕНИЕ ШТЫРЕЙ ПЕЧАТНОЙ ПЛАТЫ E16

Заказ продукции

Название продукта	Номинальное напряжение	Номинальный ток	Номер детали	Булавки	3D-загрузка	2D-загрузка
E16 Мужской разъем для задней установки на печатную плату (байонетный)	250~500В	20А	E16B-P2-PPF	2
E16 Мужской разъем для задней установки на печатную плату (байонетный)	250~500В	20А	E16B-P3-PPF	3
E16 Мужской разъем для задней установки на печатную плату (байонетный)	250~500В	20А	E16B-P4-PPF	4
E16 Мужской разъем для задней установки на печатную плату (байонетный)	250В	20А	E16B-P5-PPF	5
E16 Мужской разъем для задней установки на печатную плату (байонетный)	250В	20А	E16B-P6-PPF	6
E16 Мужской разъем для задней установки на печатную плату (байонетный)	250В	20А	E16B-P7-PPF	7
E16 Мужской разъем для задней установки на печатную плату (байонетный)	50В	5А	E16B-P18-PPF	18
E16 Мужской разъем для задней установки на печатную плату (байонетный)	50В	2А	E16B-P20-PPF	20
E16 Мужской разъем для задней установки на печатную плату (байонетный)	50В	2А	E16B-P21-PPF	21
E16 Мужской разъем для задней установки на печатную плату (байонетный)	50В	2А	E16B-P22-PPF	22
