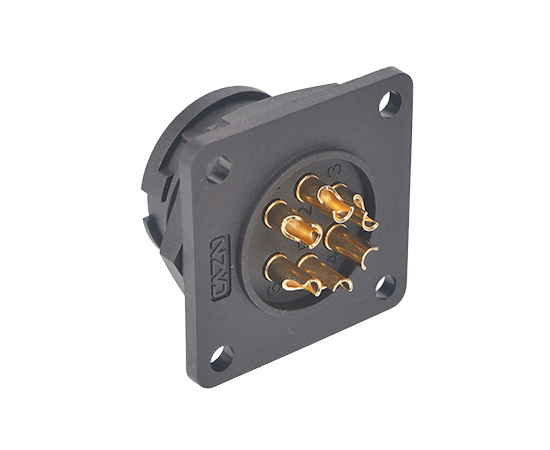

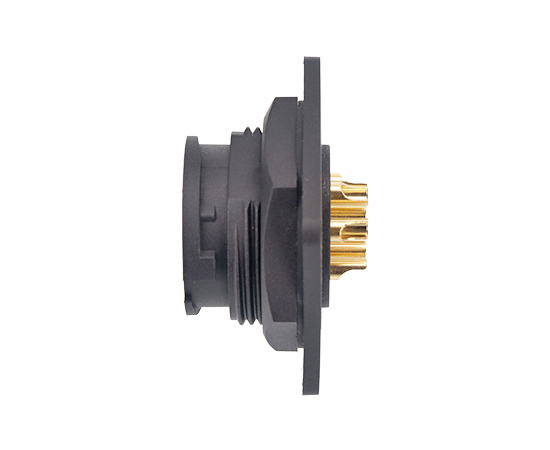

E16 Мужской разъем для пайки сзади (байонетный)
УЗНАТЬ БОЛЬШЕ
Главная / Продукты / Кабельный разъём типа E / E16 / Сокет (штык) / Штекерный квадратный разъем E16 (байонетный)
Сокет (штык)
Пластиковый водонепроницаемый соединитель : серия E16
1"-20UNEF винт стандарта США
Тип конструкции: Квадратная розетка с задним креплением
Тип штифта: Мужской
Соединение: Байонетное (B)
Количество ядер : 2, 3, 4, 5, 6, 7, 18, 20, 21, 22 контакта
Способ подключения: пайка
Экранированный: Нет
Сертификация: CE, RoHS
-
Кодекс продавца:
E16B-P2-PWH
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Термопластичный пластик PA66, класс огнестойкости: V-0 |
| Контактный материал： | Медь позолоченная |
| Количество контактов: | 2-22 контакта, ток: высокий ток, низкий ток и смешанный ток |
| Муфта: | Штык(Б) |
| Путь прекращения: | Припой |
| Сопротивление изоляции: | 2000 мОм |
| Диаметр кабеля: | 6.0мм~13.0мм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -40 ℃ ~ +105 ℃ |
| Степень водонепроницаемости: | IP67，IP68 |
| Размер винта: | 1"-20ЧВС ООН |
E16 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Электрическая схема

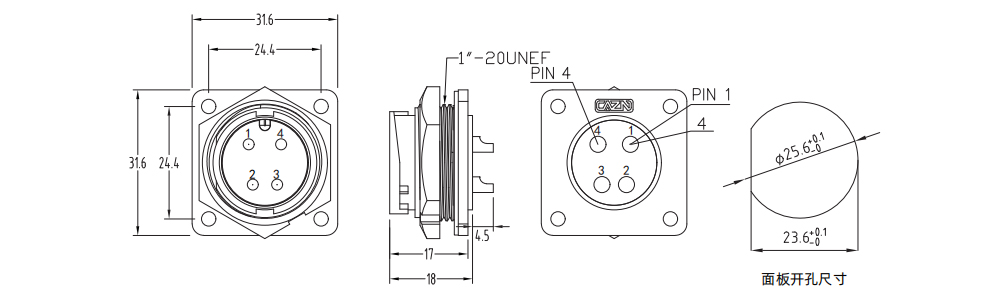

ЧЕРТЕЖ РАЗМЕРОВ
Заказ продукции
| Название продукта | Номинальное напряжение | Номинальный ток | Номер детали | Булавки | 3D-загрузка | 2D-загрузка |
Штекерный квадратный разъем E16 (байонетный) | 250~500В | 20А | E16B-P2-PWH | 2 | ||
| Штекерный квадратный разъем E16 (байонетный) | 250~500В | 20А | E16B-P3- PWH | 3 | ||
| Штекерный квадратный разъем E16 (байонетный) | 250~500В | 20А | E16B-P4- PWH | 4 | ||
| Штекерный квадратный разъем E16 (байонетный) | 250В | 20А | E16B-P5- PWH | 5 | ||
| Штекерный квадратный разъем E16 (байонетный) | 250В | 20А | E16B-P6- PWH | 6 | ||
| Штекерный квадратный разъем E16 (байонетный) | 250В | 20А | E16B-P7- PWH | 7 | ||
| Штекерный квадратный разъем E16 (байонетный) | 50В | 5А | E16B-P18- PWH | 18 | ||
| Штекерный квадратный разъем E16 (байонетный) | 50В | 2А | E16B-P20- PWH | 20 | ||
| Штекерный квадратный разъем E16 (байонетный) | 50В | 2А | E16B-P21- PWH | 21 | ||
| Штекерный квадратный разъем E16 (байонетный) | 50В | 2А | E16B-P22- PWH | 22 |
