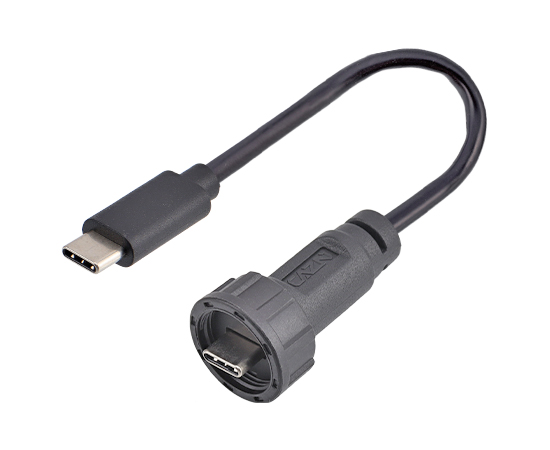

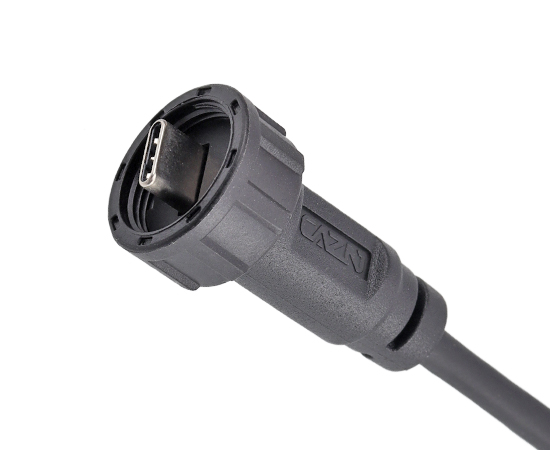

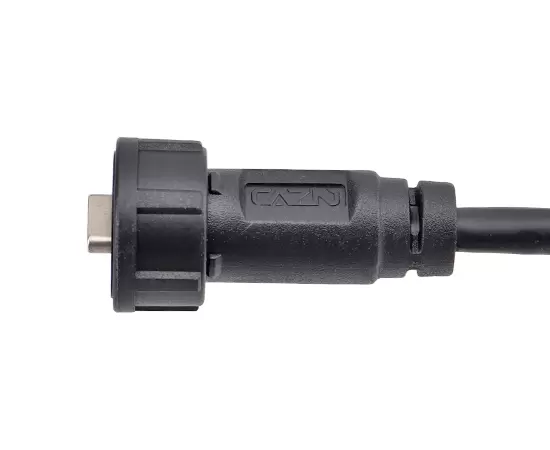

Главная / Продукты / Кабельный разъём типа E / Тип-C. / Type-C Plug / TYPE-C Кабель-штекер-штекер с литой оболочкой (резьбовой)
Type-C Plug
Пластиковый водонепроницаемый соединитель: серия TYPE-C
Тип конструкции: прямая литая заглушка
Пол: Мужской-мужской
Муфта: Резьбовая (T)
Стандарт : ТИП-C 3.0, ТИП-C 3.1
Экранировано: Настройка
Сертификация: CE, RoHS
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса: | Термопластичный пластик PA66, класс огнестойкости: V-0 |
| Контактный материал: | Латунь |
| Материал кабеля: | ПВХ |
| Муфта: | Резьба (T); Байонет (B) |
| Степень водонепроницаемости: | IP67，IP68 |
| Номинальное напряжение | 30В |
| Номинальный ток | 1,5А |
| Сопротивление изоляции: | 2000 мОм |
| Применимая температура: | -40℃ ~ +105℃ |
| Прочность: | ≥500(циклов) |
Электрическая схема

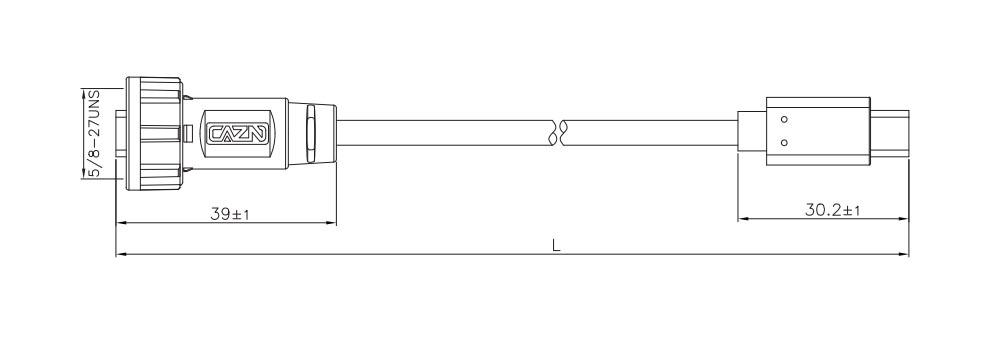

ЧЕРТЕЖ РАЗМЕРОВ
Заказ продукции
| Название продукта | Стандарты | Длина провода | Номер детали | 3D-загрузка | 2D-загрузка |
| TYPE-C «папа-папа» с кабелем (резьбовой) | ТИП-С 3.0 | 0,5 млн. | E10T-MT3-MWA/NWA-0.5PV-S | ||
| TYPE-C «папа-папа» с кабелем (резьбовой) | ТИП-С 3.0 | 1М | E10T-MT3-MWA/NWA-1PV-S | ||
| TYPE-C «папа-папа» с кабелем (резьбовой) | ТИП-С 3.0 | 2М | E10T-MT3-MWA/NWA-2PV-S | ||
| TYPE-C «папа-папа» с кабелем (резьбовой) | ТИП-С 3.1 | 0,5 млн. | E10T-MT3.1-MWA/NWA-0.5PV-S | ||
| TYPE-C «папа-папа» с кабелем (резьбовой) | ТИП-С 3.1 | 1М | E10T-MT3.1-MWA/NWA-1PV-S | ||
| TYPE-C «папа-папа» с кабелем (резьбовой) | ТИП-С 3.1 | 2М | E10T-MT3.1-MWA/NWA-2PV-S |
*Если вам необходимо заказать другой вариант размещения или провод, обратитесь в службу поддержки клиентов.
Загрузки
| Каталог продукции | CAZN-Руководство по выбору продукции европейского стандарта |
| Руководство по разъему пропорционального клапана CAZN | Вид |
| Руководство по разъему датчика вибрации CAZN Zhengcheng | Вид |
| CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2 | Вид |
| Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1 | Вид |
| Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2 | Вид |
| Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2 | Вид |
| CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2 | Вид |
| Специальный разъем CAZN Zhengcheng NMEA-N2023-1 | Вид |
| Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1 | Вид |
| CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия | Вид |
| CAZN-Специальный разъем пропорционального клапана 23-1-английская версия | Вид |
| CAZN-Разъемы для датчиков вибрации 23-1-английская версия | Вид |
СВЯЖИТЕСЬ С НАМИ, ЧТОБЫ ПОЛУЧИТЬ БЕСПЛАТНЫЕ ОБРАЗЦЫ РАЗЪЕМОВ
Обычные продукты могут предоставить несколько бесплатных образцов для тестирования в соответствии с вашими потребностями,
а также могут предоставить индивидуальные характеристики и материалы в соответствии с вашими особыми потребностями.
СВЯЗАННЫЕ РЕШЕНИЯ
-
-
2024-09-06Cazn | Скорость передачи M12 X может достигать 10 ГБ/с (короткое видео на одну минуту)УЗНАТЬ БОЛЬШЕ
-
2024-09-06Cazn | 7/8 разъем (идеальный выбор для реализации цифрового и интеллектуального судоходного оборудования)УЗНАТЬ БОЛЬШЕ
-
2024-09-06Cazn | M12 Сборка с двумя входами (легко удовлетворяет потребности коробок ввода-вывода для соединений с двумя проводами)УЗНАТЬ БОЛЬШЕ
СОПУТСТВУЮЩИЕ ПРОДУКТЫ
-
TYPE-C Кабель с разъемами «папа-папа» (байонетный)УЗНАТЬ БОЛЬШЕ
-
Гнездо типа C с задним креплением «мама» к кабелю с литой оболочкой «папа» (байонет)УЗНАТЬ БОЛЬШЕ
-

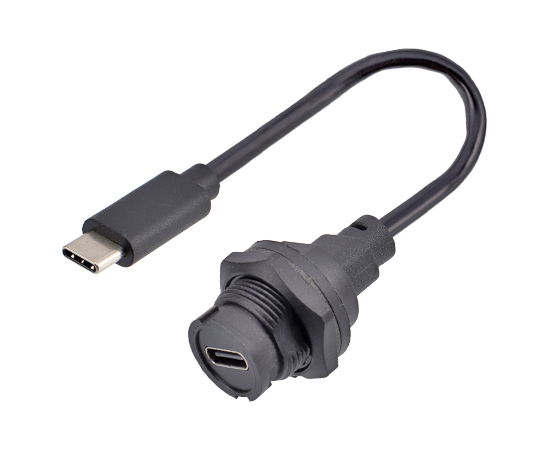

Гнездо TYPE-C с задним креплением на литой кабель типа «папа» (резьбовой)УЗНАТЬ БОЛЬШЕ
-

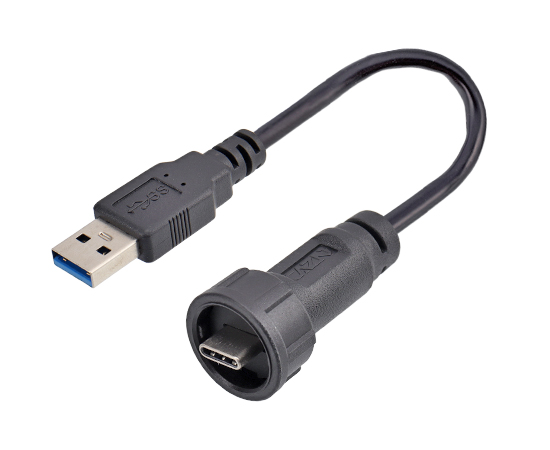

TYPE-C гнездо сзади для USB-штекера, литой кабель (резьбовой)УЗНАТЬ БОЛЬШЕ
