Главная / Продукты / Круговой разъем / M12 / Угловая розетка / М12 изогнутое отверстие (PCB, винт M12*1)
ПРОДУКТОВЫЙ ЦЕНТР

Угловая розетка

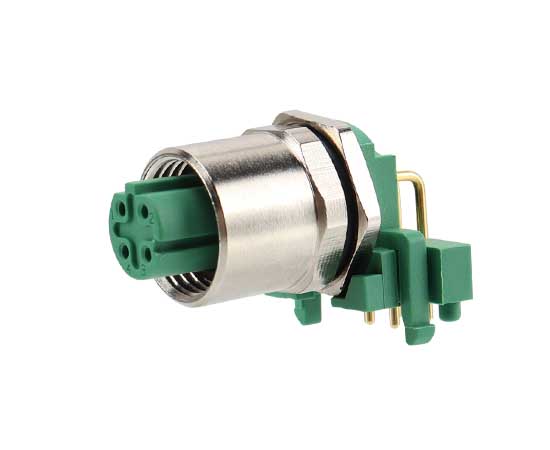

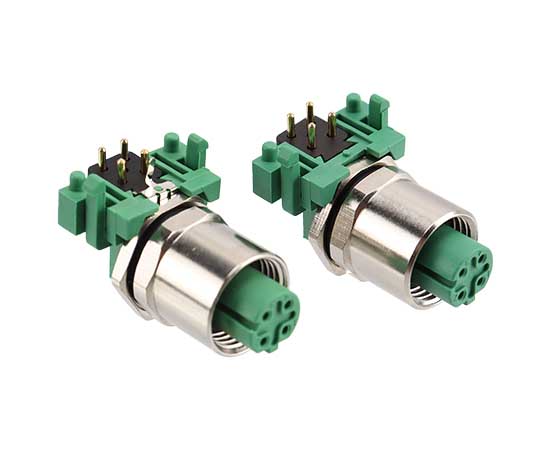

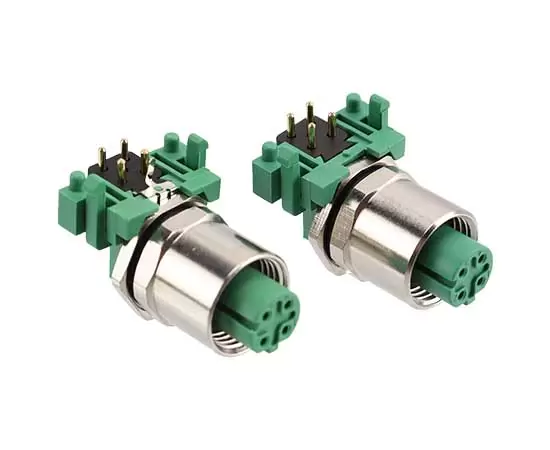

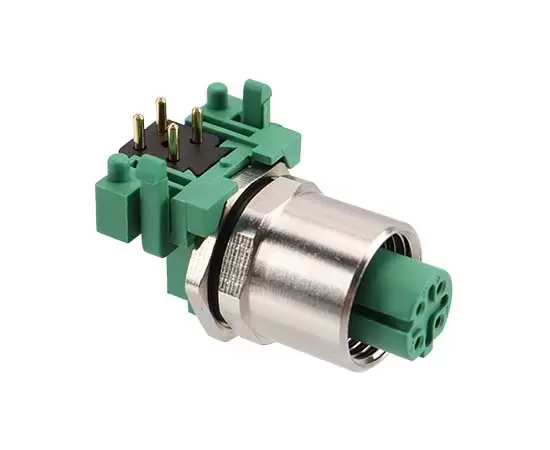

М12 изогнутое отверстие (PCB, винт M12*1)
М12 изогнутое отверстие (PCB, винт M12*1)
М12 изогнутое отверстие (PCB, винт M12*1)
М12 изогнутое отверстие (PCB, винт M12*1)
М12 изогнутое отверстие (PCB, винт M12*1)
М12 изогнутое отверстие (PCB, винт M12*1)
М12 изогнутое отверстие (PCB, винт M12*1)
М12 изогнутое отверстие (PCB, винт M12*1)
М12 изогнутое отверстие (PCB, винт M12*1)
<>

Европейский стандартный разъем: серия M12

Тип структуры:

Метод подключения: печатная плата

Тип булавки: самка

Номер контактов: 2,  3, 4, 5, 6, 8, 12, 17pins

ЭКСЕТИРОВАН: Да

Сертификация: CE, ROHS, UL

Стандарт: IEC 61076-2-101


INQUIRYРАССЛЕДОВАНИЕ DOWNLOADСКАЧАТЬ
Информация о продукте
MECHANICAL PARAMETERS
Параметры продукта
Материал раковины ： Латунные никелированные/цинковые сплавные сплавы.
Материал изолятора: PA/TPU
Запечатывание материала ： Эпоксидная смола/резина
Контактный материал ：Латунь/фосфор медный золото
Водонепроницаемый сорт: IP65/IP67
Импеданс изоляции: ≥100 МОм
Контактный импеданс: ≤5 МОм
Долговечность: ≥500 циклов
Применимая температура: -25 ℃ ~ +80 ℃
Стандарт исполнения: IEC 61076-2-101
M12 Электрические параметры

Электрическая схема

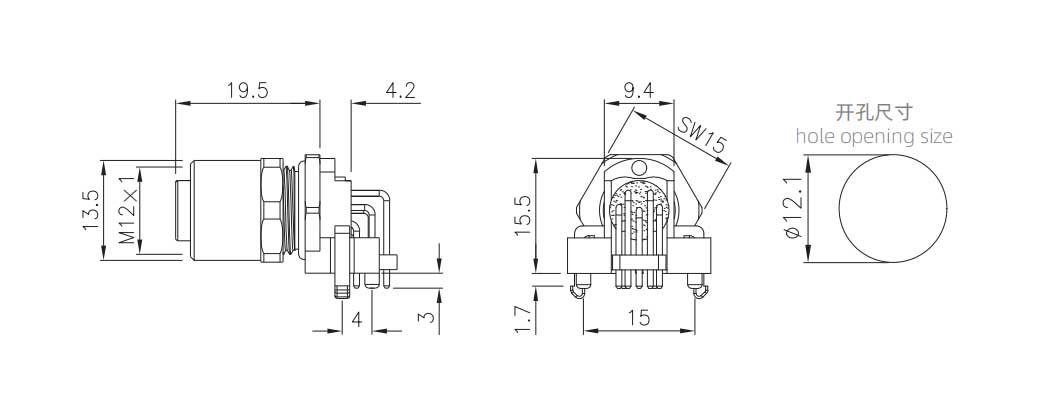

D Imension Bring

M12 PCB PINS


Заказ продукции
Название продуктаПродукт: без приземленияПродукт: заземлен Штифт 3D скачать 2d скачать
М12 изогнутое отверстие (PCB, винт M12*1)M12-S2A-GPLM12M12-S2A-GPLM12-JD2A 　 　
М12 изогнутое отверстие (PCB, винт M12*1) M12-S3A- GPLM12M12-S3A- GPLM12 -JD3A 　 　
М12 изогнутое отверстие (PCB, винт M12*1)M12-S4A- GPLM12M12-S4A- GPLM12 -JD4а

М12 изогнутое отверстие (PCB, винт M12*1)M12-S4D- GPLM12M12-S4D- GPLM12 -JD4d

М12 изогнутое отверстие (PCB, винт M12*1)M12-S5A- GPLM12M12-S5A- GPLM12 -JD5A

М12 изогнутое отверстие (PCB, винт M12*1)M12-S5B- GPLM12M12-S5B- GPLM12 -JD5b

М12 изогнутое отверстие (PCB, винт M12*1)M12-S6A- GPLM12M12-S6A- GPLM12 -JD6A

М12 изогнутое отверстие (PCB, винт M12*1)M12-S8A- GPLM12M12-S8A- GPLM12 -JD8а

М12 изогнутое отверстие (PCB, винт M12*1)M12-S12A- GPLM12M12-S12A- GPLM12 -JD12A

М12 изогнутое отверстие (PCB, винт M12*1)M12-S4D-GPL-GNM12-S4D-GPL-GN -JD17а
