M12 Кричное отверстие (PCB, M12*1 винт) | Купить оптом

Главная / Продукты / Круговой разъем / M12 / Угловая розетка / М12 изогнутое отверстие (PCB, винт M12*1, большой объем)

ПРОДУКТОВЫЙ ЦЕНТР

Угловая розетка

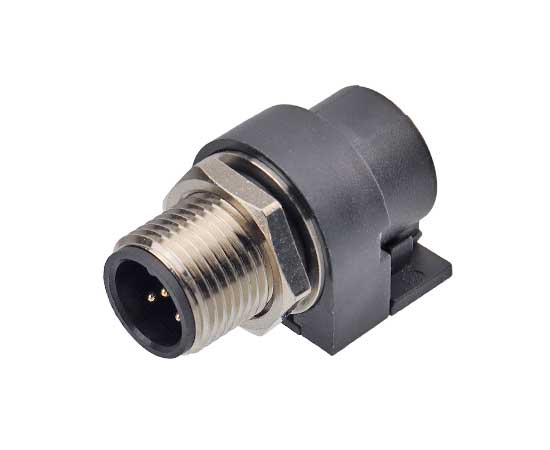

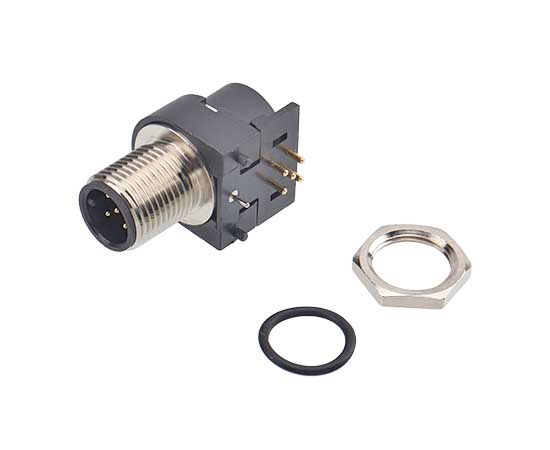

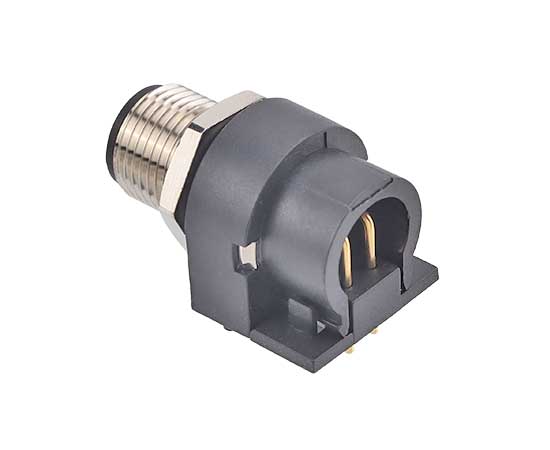

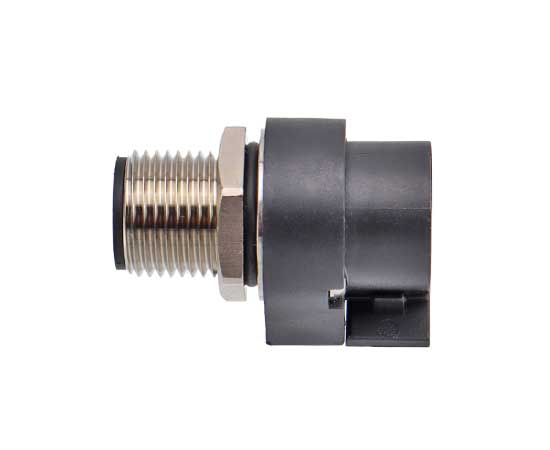

М12 изогнутое отверстие (PCB, винт M12*1, большой объем)

М12 изогнутое отверстие (PCB, винт M12*1, большой объем)

Европейский стандартный разъем: серия M12

Тип структуры:

Метод подключения: печатная плата

Тип булавки: мужчина

Номер контактов: 2, 3, 4, 5, 6, 8, 12, 17pins

ЭКСЕТИРОВАН: Да

Длина кабеля: 10 см/20 см/30 см (настраиваемое)

Сертификация: CE, ROHS, UL

Стандарт: IEC 61076-2-101

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Материал раковины ：	Латунные никелированные/цинковые сплавные сплавы.
Материал изолятора:	PA/TPU
Запечатывание материала ：	Эпоксидная смола/резина
Контактный материал ：	Латунь/фосфор медный золото
Водонепроницаемый сорт:	IP65/IP67
Импеданс изоляции:	≥100 МОм
Контактный импеданс:	≤5 МОм
Долговечность:	≥500 циклов
Применимая температура:	-25 ℃ ~ +80 ℃
Стандарт исполнения:	IEC 61076-2-101

M12 Электрические параметры

Электрическая схема

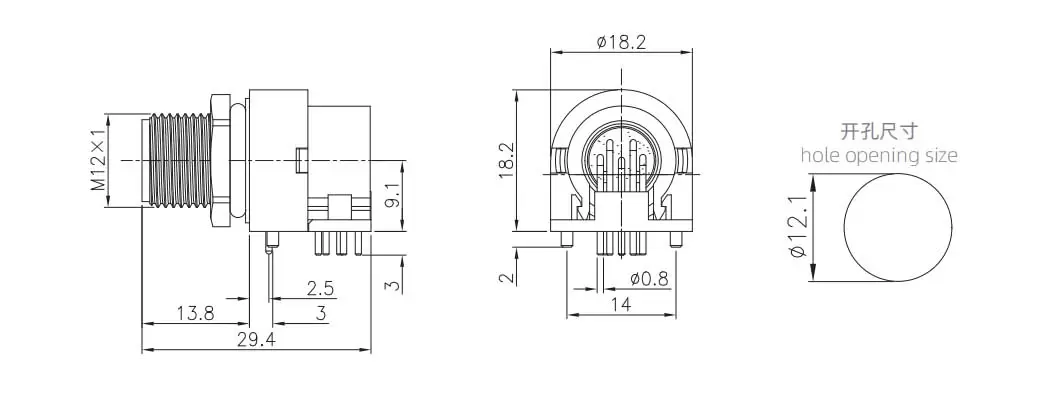

D Imension Bring

M12 PCB PINS

Заказ продукции

Название продукта	Размер винта:	Штифт	3D скачать	2d скачать
М12 изогнутая игольчатая гнезда (PCB, винт M12*1, большой объем)	M12-P2A-GPL M12-BS	2A
М12 изогнутая игольчатая гнезда (PCB, винт M12*1, большой объем)	M12-P3A-GPL M12-BS	3A
М12 изогнутая игольчатая гнезда (PCB, винт M12*1, большой объем)	M12-P4A-GPL M12-BS	4а
М12 изогнутая игольчатая гнезда (PCB, винт M12*1, большой объем)	M12-P4D-GPL M12-BS	4d
М12 изогнутая игольчатая гнезда (PCB, винт M12*1, большой объем)	M12-P5A-GPL M12-BS	5A
М12 изогнутая игольчатая гнезда (PCB, винт M12*1, большой объем)	M12-P5B-GPL M12-BS	5b
М12 изогнутая игольчатая гнезда (PCB, винт M12*1, большой объем)	M12-P6A-GPL M12-BS	6A
М12 изогнутая игольчатая гнезда (PCB, винт M12*1, большой объем)	M12-P8A-GPL M12-BS	8а
М12 изогнутая игольчатая гнезда (PCB, винт M12*1, большой объем)	M12-P12A-GPL M12-BS	12A
М12 изогнутая игольчатая гнезда (PCB, винт M12*1, большой объем)	M12-P17A-GPL M12-BS	17а
