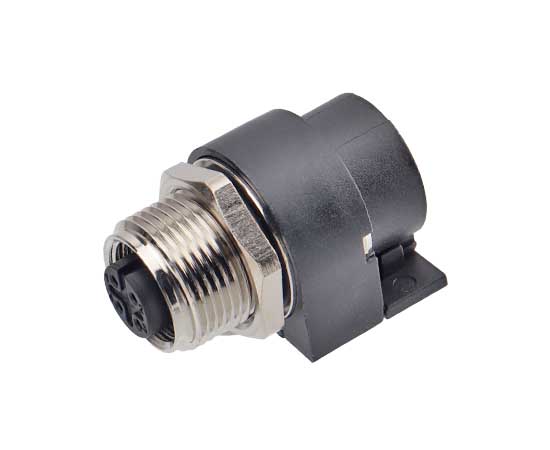

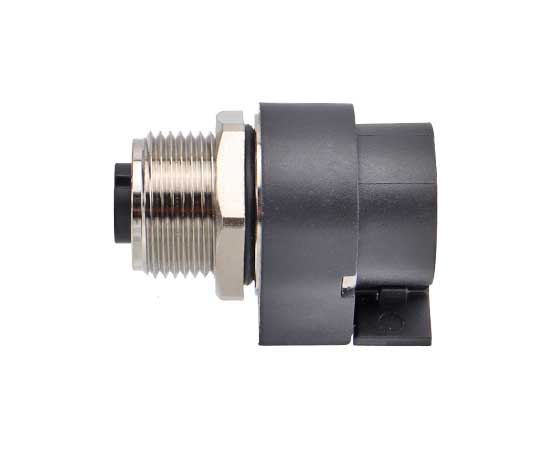

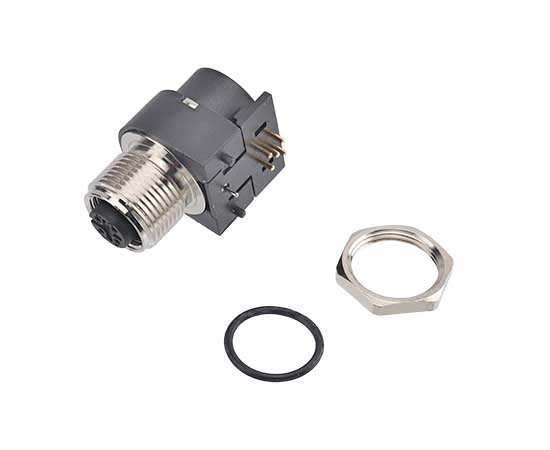

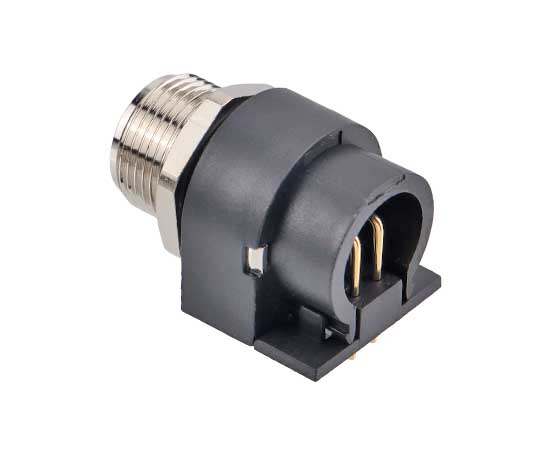

Главная / Продукты / Круговой разъем / M12 / Угловая розетка / М12 изогнутое отверстие (PCB, винт M15*1, большой объем)
Угловая розетка
Европейский стандартный разъем: серия M12
Тип структуры:
Метод подключения: печатная плата
Тип булавки: самка
Номер контактов: 2, 3, 4, 5, 6, 8, 12, 17pins
ЭКСЕТИРОВАН: Да
Сертификация: CE, ROHS, UL
Стандарт: IEC 61076-2-101
Информация о продукте
MECHANICAL PARAMETERS
Параметры продукта
| Материал раковины ： | Латунные никелированные/цинковые сплавные сплавы. |
| Материал изолятора: | PA/TPU |
| Запечатывание материала ： | Эпоксидная смола/резина |
| Контактный материал ： | Латунь/фосфор медный золото |
| Водонепроницаемый сорт: | IP65/IP67 |
| Импеданс изоляции: | ≥100 МОм |
| Контактный импеданс: | ≤5 МОм |
| Долговечность: | ≥500 циклов |
| Применимая температура: | -25 ℃ ~ +80 ℃ |
| Стандарт исполнения: | IEC 61076-2-101 |
M12 Электрические параметры
Электрическая схема

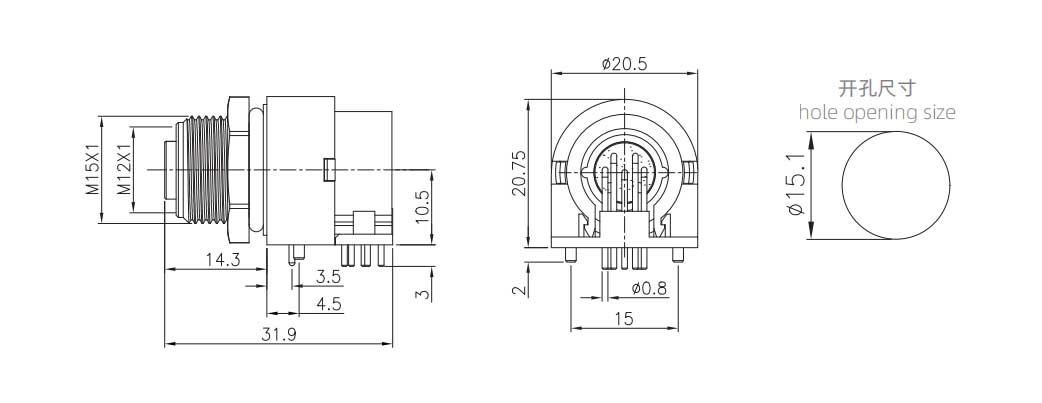

D Imension Bring
M12 PCB PINS
Заказ продукции
| Название продукта | Размер винта: | Штифт | 3D скачать | 2d скачать |
| М12 изогнутое отверстие (PCB, винт M15*1, большой объем) | M12-S2A-GPL M15-BS | 2A | ||
| М12 изогнутое отверстие (PCB, винт M15*1, большой объем) | M12-S3A-GPL M15-BS | 3A | ||
| М12 изогнутое отверстие (PCB, винт M15*1, большой объем) | M12-S4A-GPL M15-BS | 4а | ||
| М12 изогнутое отверстие (PCB, винт M15*1, большой объем) | M12-S4D-GPL M15-BS | 4d | ||
| М12 изогнутое отверстие (PCB, винт M15*1, большой объем) | M12-S5A-GPL M15-BS | 5A | ||
| М12 изогнутое отверстие (PCB, винт M15*1, большой объем) | M12-S5B-GPL M15-BS | 5b | ||
| М12 изогнутое отверстие (PCB, винт M15*1, большой объем) | M12-S6A-GPL M15-BS | 6A | ||
| М12 изогнутое отверстие (PCB, винт M15*1, большой объем) | M12-S8A-GPL M15-BS | 8а | ||
| М12 изогнутое отверстие (PCB, винт M15*1, большой объем) | M12-S12A-GPL M15-BS | 12A | ||
| М12 изогнутое отверстие (PCB, винт M15*1, большой объем) | M12-S17A-GPL M15-BS | 17а |
